2РМТ42БПН50Г2В1В «5» — это электрический низкочастотный цилиндрический негерметичный соединитель тропикоустойчивого исполнения, используемый в радиоэлектронной и радиотехнической аппаратуре как универсальное соединение. Он представляет собой розетку блочную (приборную) с прямым патрубком и гайкой для неэкранированного кабеля, предназначенную для работы в цепях постоянного и переменного тока (до 3 МГц).

Основные параметры

Соединитель имеет 50 контактов (из них 43 диаметром 1 мм и 7 диаметром 1,5 мм), резьбовое сочленение и одношпоночную поляризацию корпусов. Максимальное рабочее напряжение — до 700 В (амплитудное), ток на одиночный контакт — 4 А (для 1 мм) или 8 А (для 1,5 мм), суммарная нагрузка — до 190 А. Метод монтажа — обжимка, контакты извлекаемые с покрытием серебром (Г2) или золотом (В1).

Устойчивость к внешним воздействиям

Рабочая температура — от -60°C до +100°C, смена температур до +150°C или +180°C. Выдерживает вибрацию (1–1000 Гц, до 50 g), удары (до 500 g одиночные, 100 g многократные), линейные нагрузки до 200 g. Атмосферное давление рабочее — от 10^{-12} мм рт. ст., предельное пониженное — до 90 мм рт. ст., повышенное — до 5 кгс/см².

Надежность и применение

Минимальная наработка — 5000 часов при 500 сочленениях-расчленениях, срок сохраняемости — 25 лет. Климатическое исполнение В (всеклиматическое), теплостойкость 100°C, материал корпуса — алюминиевый сплав. Применяется во внутренних цепях аппаратуры, включая условия повышенной влажности и тропического климата.

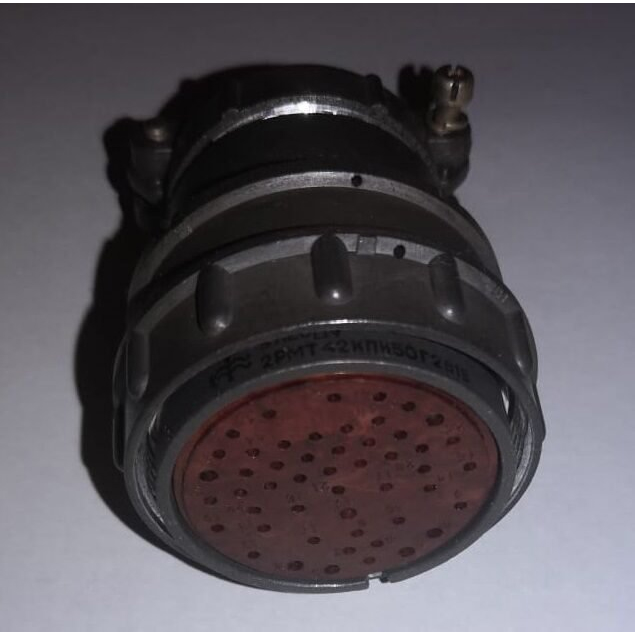

Изображение показывает типичный вид соединителя серии 2РМТ с множеством контактов и маркировкой, аналогичный 2РМТ42БПН50Г2В1В.
