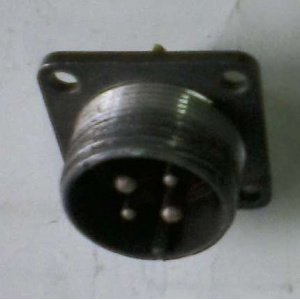

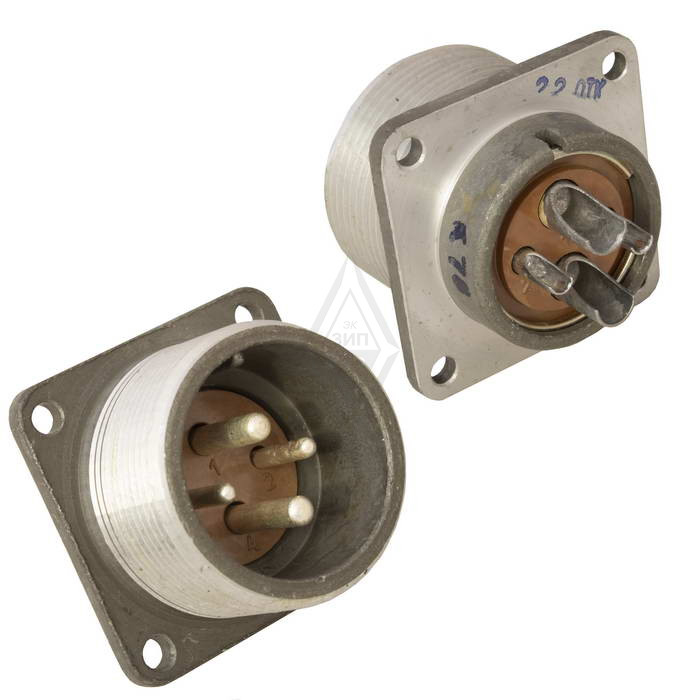

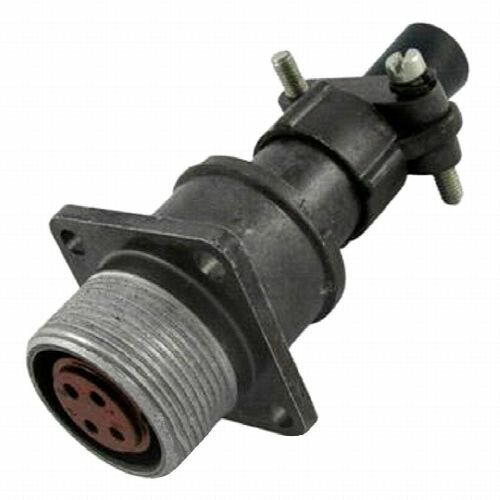

2РТТ28Б4Ш10В — это цилиндрический низкочастотный разъём серии 2РТТ, выполняющий функцию вилки («штепсельной» части) пылебрызгозащищённого соединителя для цепей постоянного и переменного тока. Он относится к стандартному ряду отечественных соединителей и применяется в приборах и оборудованиях, где требуются надёжные низкочастотные цепи с устойчивостью к внешним воздействиям.

Что означает маркировка

• 2РТТ — тип соединителя, низкочастотный, цилиндрический.

• 28 — условный размер корпуса (одно из типоразмеров ряда 2РТТ).

• Б — вид корпуса «блочный» (для монтажа на плату / панель, в отличие от кабельного исполнения К).

• 4 — количество контактов в разъёме.

• Ш — часть соединителя «вилка» (штыревая сторона).

• 10 — условное число, определяющее сочетание контактов (конкретная схема контактов по ГОСТ/ТУ).

• В — всеклиматическое исполнение, рассчитанное на широкий диапазон температур и механических нагрузок.

Электрические и климатические параметры

Разъём предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц и амплитудным напряжением до 850 В. Сопротивление изоляции в нормальных климатических условиях обычно не менее 1000–5000 МОм, а контакты чаще всего покрыты серебром для хорошей проводимости и стойкости к окислению.

Климатическое исполнение «В» рассчитано на температуру окружающей среды примерно от −60 до +100 °C, а также выдерживает повышенную влажность, вибрации и ударные нагрузки, что делает его пригодным для работы в жёстких условиях (промышленные, военные, транспортные и измерительные системы).

Конструкция и особенности

Соединитель выполнен в виде блочной вилки без патрубка, предназначенной для внутреннего монтажа (врезного или на плату) и сочленения с соответствующей розеткой 2РТТ28 того же типоразмера. Сочленение между вилкой и розеткой обеспечивается резьбовым соединением, что даёт надёжную фиксацию и пылебрызгозащиту.

Разъём относится к негерметичному, но тропико‑ и теплостойкому типу, имеет ограниченное число циклов сочленений–расчленений (около 500) и гарантированную минимальную наработку порядка 1000 часов при соответствующих нагрузках.
