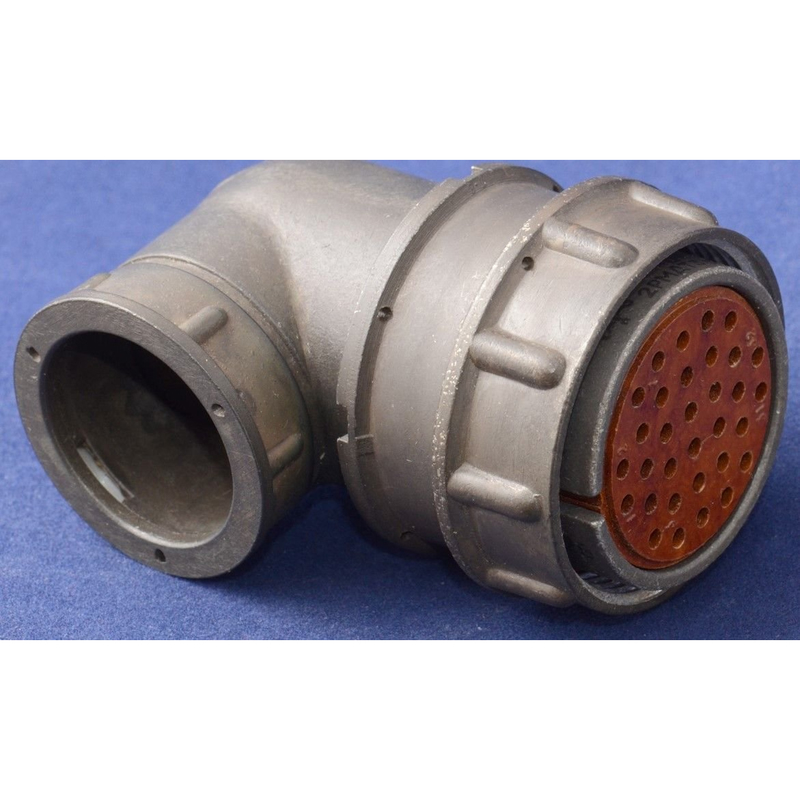

Соединитель 2РМТ42КУЭ50Г2В1В представляет собой кабельную розетку с угловым патрубком, предназначенную для экранированного кабеля. Он относится к серии 2РМТ, которая включает в себя низкочастотные цилиндрические негерметичные тропикоустойчивые соединители. Давайте рассмотрим его основные характеристики:

Основные характеристики

• Тип соединителя : 2РМТ.

• Условный размер корпуса : 42.

• Вид корпуса : Кабельный.

• Вид патрубка : Угловой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 50.

• Часть соединителя : розетка.

• Сочетание контактов : 2.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100° С.

• Всеклиматическое исполнение : Да.

Технические характеристики

• Максимальная токовая нагрузка :

  • На одиночный контакт диаметром 1 мм: 4 А.

  • На одиночный контакт диаметром 1,5 мм: 8 А.

  • Суммарная на соединитель: 190 А

• Максимальное рабочее напряжение : 560 В или 700 В.

• Максимальное испытательное напряжение : В нормальных условиях до 1850 В или 2300 В.

• Сопротивление контактов :

  • Диаметром 1 мм: не более 5 мОм.

  • Диаметром 1,5 мм: не более 2,5 мОм

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

Условия эксплуатации

• Температурный диапазон : От -60° С до +100° С.

• Влажность : Повышенная относительная влажность при температуре +25° С до 98%.

• Вибрация и удары : Допустимая синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?. Механический удар многократного действия с пиковым ускорением до 1000 м/с?.

Применение

Соединители 2РМТ42КУЭ50Г2В1В используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры, включая специальное и общее назначение. Они подходят для монтажа с экранированными кабелями и обеспечивают надежное соединение в различных климатических условиях.
