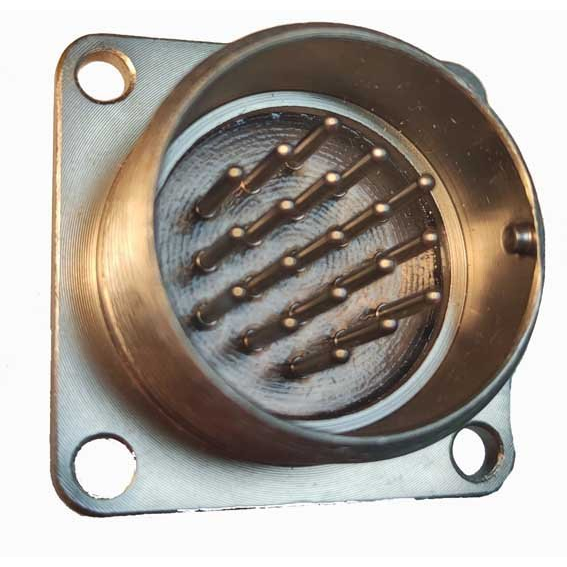

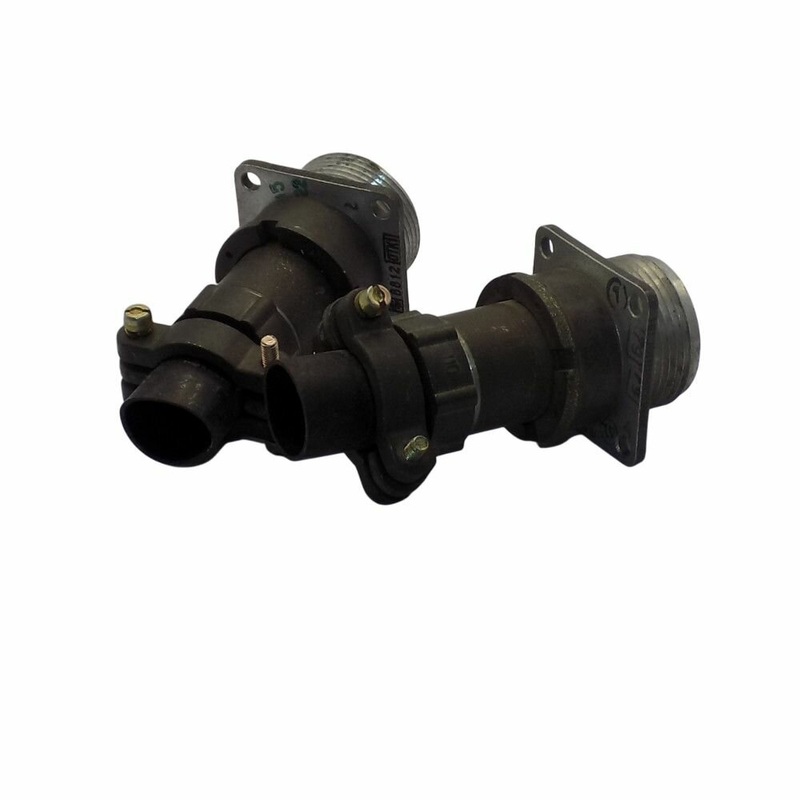

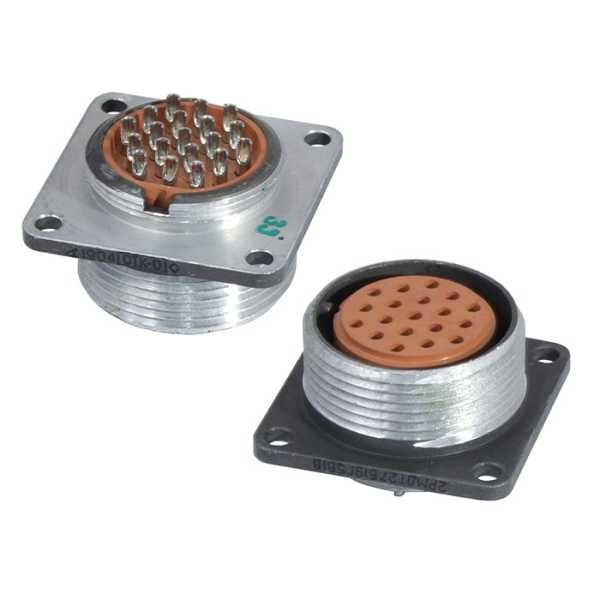

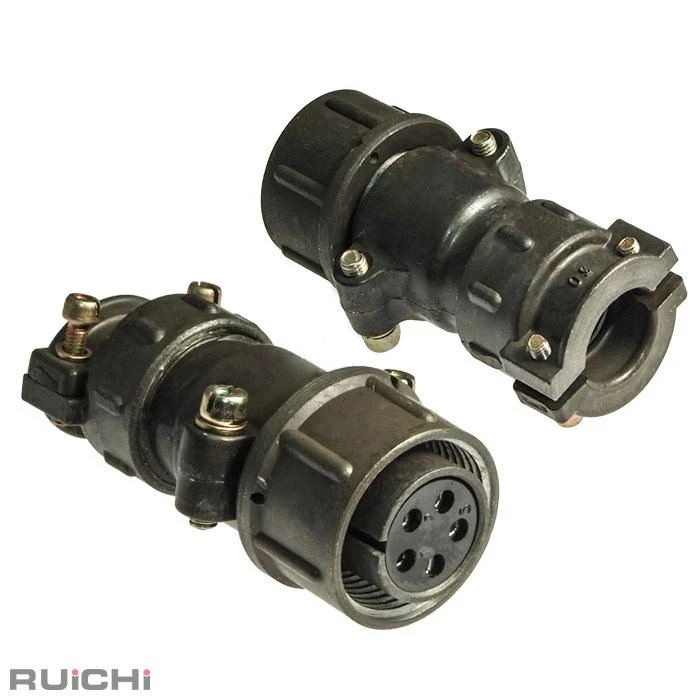

Разъём 2РМД39Б22Г5В1 «5» относится к серии низкочастотных цилиндрических электрических соединителей общего назначения, предназначен для внутреннего объёмного монтажа в радиоэлектронной аппаратуре.

Расшифровка обозначения

Буквенно‑цифровая маркировка условно расшифровывается так:

• «2РМД» — серия низкочастотных цилиндрических разъёмов.

• «39» — диаметр корпуса (посадочного отверстия) около 39 мм.

• «22» — количество контактов: 22 штыря/гнезда.

• «Г» — тип корпуса: розетка приборная (блочная).

• «5» — «сочетание контактов»: все контакты диаметром 1,5 мм.

• «В» — покрытие контактов: серебро (серебряное или серебро‑золото).

• «1» — теплостойкость до +100 °C.

Основные электрические параметры

• Номинальное рабочее напряжение — до 560 В постоянного тока или до 700 В переменного тока (амплитудное значение).

• Максимальный ток на один контакт — до 8 А.

• Суммарный ток на весь разъём — до 146 А.

• Сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм в зависимости от модификации.

• Емкость между соседними контактами — не более 6 пФ.

Механические и климатические характеристики

• Сочленение — резьбовое (винтовое), с одношпоночной поляризацией корпусов.

• Климатическое исполнение — обычно УХЛ (умеренный климат для внутреннего монтажа), исполнение «В» — тропико‑ и влагостойкость.

• Диапазон рабочих температур — примерно от −60 °C до +100 °C.

• Минимальная наработка — порядка 5000 часов, число циклов сочленения/расчленения — около 500 раз.

Применение и особенности

Разъём 2РМД39Б22Г5В1 используется для соединения кабельных трасс в приборах и стойках РЭА, в том числе в условиях вибрации, ударных нагрузок и линейных перегрузок. Конструкция позволяет применять пайку или обжимные контакты; серебряное покрытие обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.
