2РМТ42КУН50Г2В1В

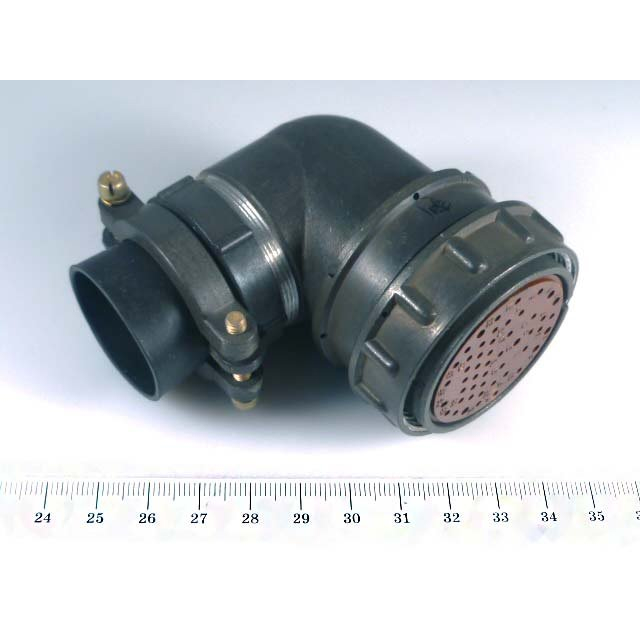

2РМТ42КУН50Г2В1В — это электрический низкочастотный цилиндрический разъём типа 2РМТ, в данном исполнении этокабельная розетка с угловым патрубком для неэкранированного кабеля. Он применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения, рассчитанный на работу в цепях постоянного и переменного тока до 3 МГц.

Что означает обозначение

Маркировка разбирается так:

• 2РМТ — серия низкочастотных цилиндрических соединителей.

• 42 — условный размер корпуса.

• К — кабельный корпус.

• У — угловой патрубок.

• Н — для неэкранированного кабеля.

• 50 — количество контактов.

• Г2 — сочетание контактов.

• В1В — климатическое и конструктивное исполнение, где «В» указывает на всеклиматическое исполнение.

Конструкция и исполнение

Соединитель имеет резьбовое сочленение и одношпоночную поляризацию корпуса, чтобы исключать неправильную стыковку. Контакты выполнены с покрытием серебром; для серии также встречается золото в других исполнениях. Монтаж контактов — обжимкой, а сам соединитель относится к негерметичным изделиям.

Основные свойства

Для этой модели указывают:

• работу в температурном диапазоне примерно от -60 °C до +100 °C;

• стойкость к вибрации и ударным нагрузкам;

• допустимое рабочее напряжение до 560 В или 700 В в зависимости от режима и источника данных;

• токовую нагрузку, зависящую от диаметра контакта, обычно в пределах нескольких ампер на одиночный контакт.

Где используют

Такой разъём ставят в промышленной, радиоэлектронной и аппаратной технике, где нужны прочное резьбовое соединение, устойчивость к внешним воздействиям и большое число контактов в одном корпусе. Он подходит для стационарных и кабельных соединений, когда важны надёжность и повторяемость стыковки.

Кратко

Если совсем коротко, 2РМТ42КУН50Г2В1В — это прочная 50-контактная кабельная розетка серии 2РМТ с угловым выводом, неэкранированным кабельным вводом и всеклиматическим исполнением.
