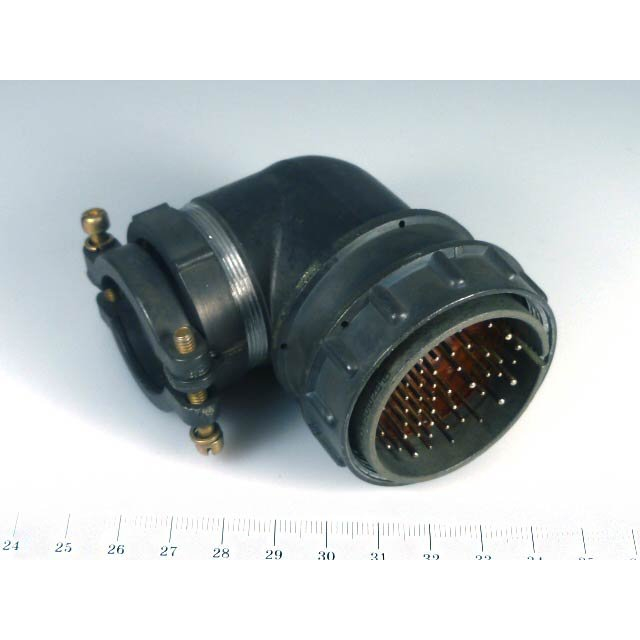

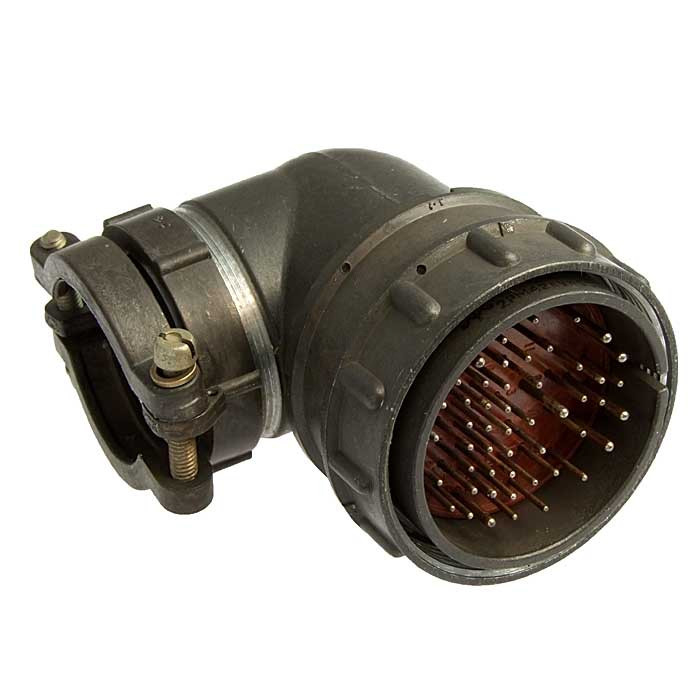

Соединитель2РМТ42КУН50Ш2В1В ОС представляет собой кабельную вилку, предназначенную для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц). Он имеет угловой патрубок и конструкцию для неэкранированного кабеля. Данный разъём является частью серии 2РМТ, которая известна своей надежностью и универсальностью.

Технические характеристики

• Тип соединителя : 2РМТ.

• Условный размер корпуса : 42.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Угловой (У).

• Вид гайки патрубка : Для неэкранированного патрубка (Н).

• Количество контактов : 50.

• Часть соединителя : вилка (Ш).

• Сочетание контактов : Контакты ? 1,0 мм и 1,5 мм.

• Покрытие контактов : Серебряное (В).

• Теплостойкость : 100° С.

• Климатическое исполнение : Всеклиматическое (В).

Основные технические параметры

• Максимальная токовая нагрузка на одиночный контакт :

  • Диаметр 1 мм: 4 А.

  • Диаметр 1,5 мм: 8 А.

• Суммарная токовая нагрузка на соединитель : 190 А.

• Максимальное рабочее напряжение : 560 В и 700 В.

• Максимальное испытательное напряжение : В нормальных условиях — 1850 В и 2300 В.

• Сопротивление контактов :

  • Диаметр 1 мм: не более 5 мОм.

  • Диаметр 1,5 мм: не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Усилие расчленения соединителей : Не более 539,6 Н (55 кгс).

• Минимальная наработка : 1000 ч.

• Число сочленений-расчленений : 500.

• Минимальный срок сохраняемости : 15 лет.

Условия эксплуатации

• Температура среды : От -60° С до +100° С.

• Смена температур : От +180° С до -60° С.

• Повышенная относительная влажность : До 98% при температуре +25° С.

• Допустимая синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?.

• Механический удар : Пиковое ударное ускорение до 5000 м/с?.

Соединитель2РМТ42КУН50Ш2В1В ОС является особо стойким вариантом, что указывает на повышенную надежность и стабильность в различных условиях эксплуатации.
