2РМТ14БПЭ4Г1А1В

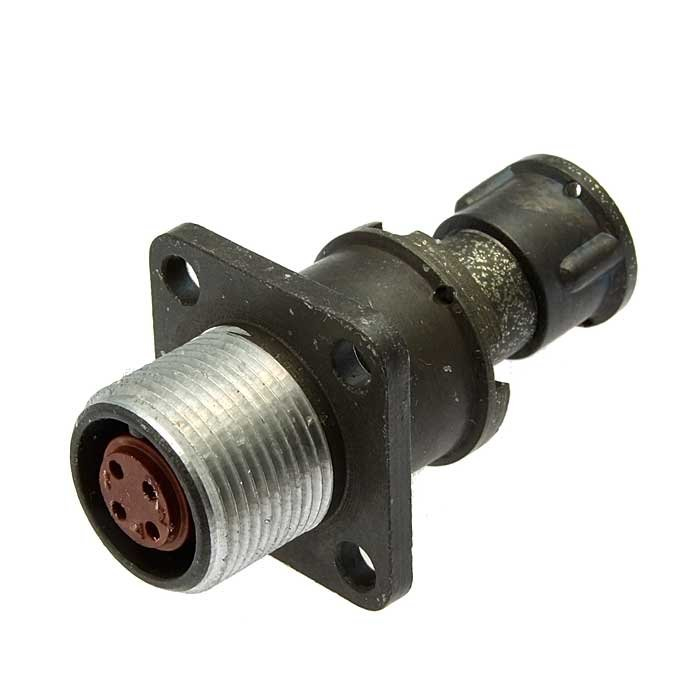

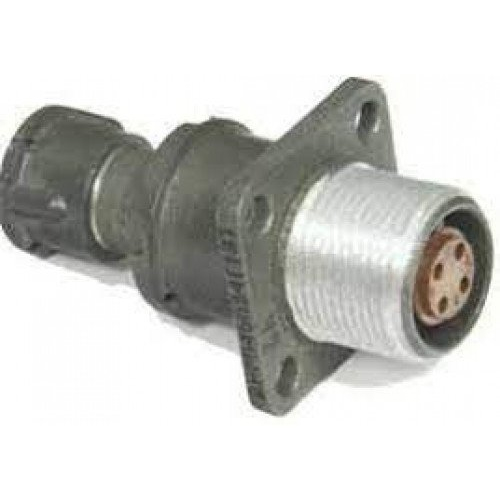

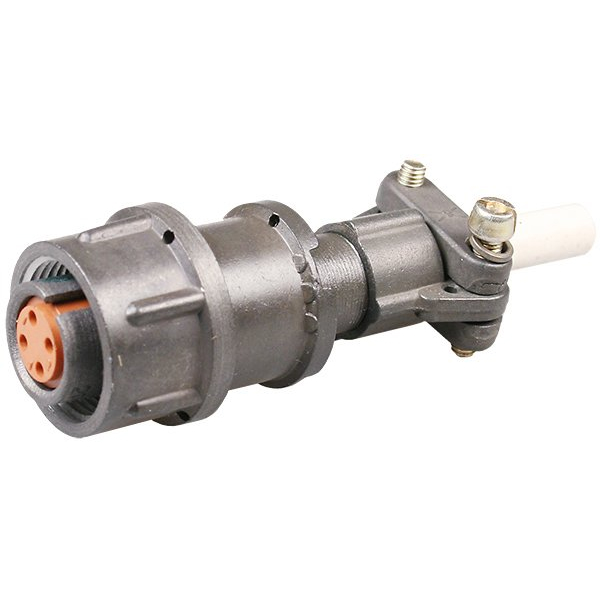

Разъём 2РМТ14БПЭ4Г1А1В — это цилиндрический низкочастотный приборный соединитель из серии 2РМТ, предназначен для неразъёмного сочленения в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Обозначение и конструкция

• 2РМТ — серия низкочастотных цилиндрических разъёмов.

• 14 — условный размер корпуса (диаметр).

• Б — приборная (блочная) розетка.

• П — прямой патрубок.

• Э — вид гайки патрубка для экранированного кабеля (обеспечивает подключение экрана к корпусу).

• 4 — количество контактов.

• Г1 — розетка с сочетанием контактов по варианту 1.

• А — золотое покрытие контактов, что улучшает коррозионную стойкость и стабильность сопротивления контакта.

• 1 — теплостойкость до +100 °C.

• В — всеклиматическое исполнение (работоспособность в широком диапазоне температур и влажности).

Основные электрические параметры

• Номинальный ток на один контакт обычно до8 А.

• Суммарная токовая нагрузка на весь разъём — примерно27 А (в зависимости от схемы распределения по контактам).

• Максимальное рабочее напряжение — порядка560 В постоянного или переменного тока.

• Испытательное напряжение изоляции в нормальных условиях — около1850 В.

Механические и климатические свойства

• Резьбовой способ сочленения и одношпоночная поляризация корпусов обеспечивают надёжную стыковку и защиту от неправильного включения.

• Соединитель рассчитан на ударные перегрузки и вибрацию, в том числе многократные удары с пиковым ускорением до сотен м/с² и длительностью импульса в единицы миллисекунд.

• Работает в широком диапазоне давлений — от пониженного (высотное исполнение) до повышенного атмосферного, а также в условиях повышенной влажности, соляного тумана и прочих агрессивных внешних факторов.

Применение

Такой типоразмер 2РМТ14БПЭ4Г1А1В обычно используется в радиоэлектронной аппаратуре, промышленных приборах, системах управления и сигнализации, где требуется надёжный низкочастотный интерфейс с экранированием цепей и повышенной стойкостью к внешним воздействиям.
