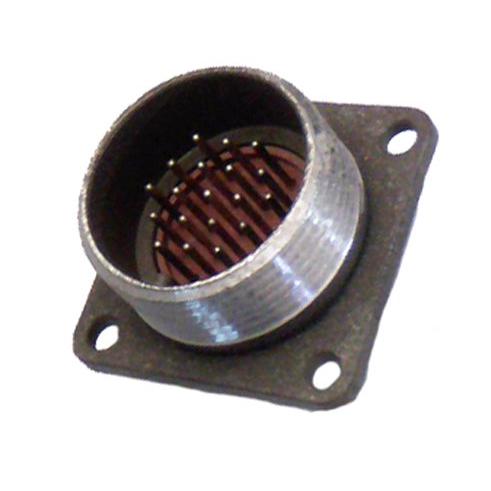

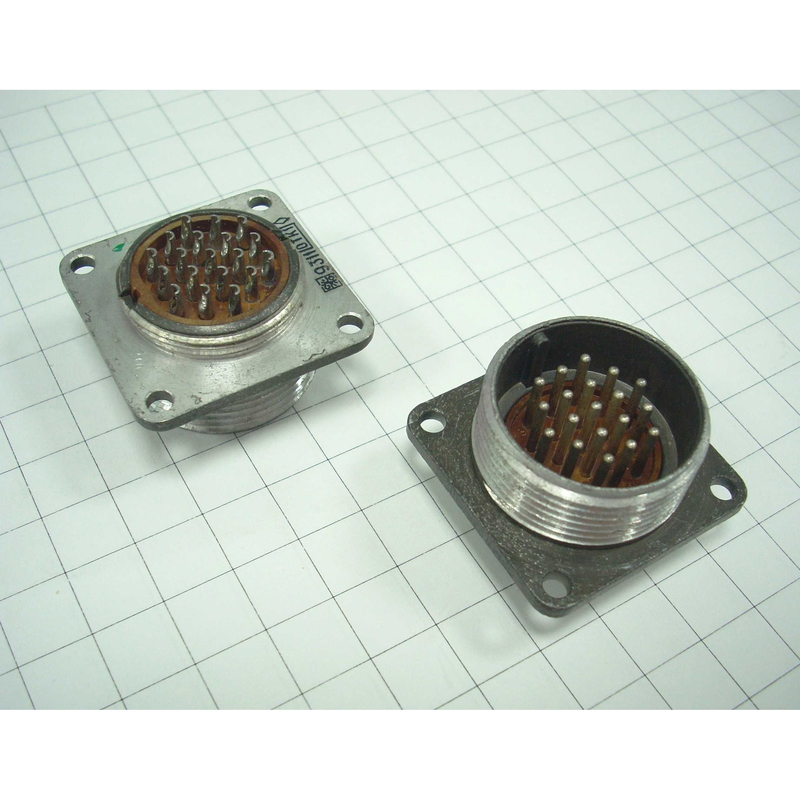

Разъём2РМД24БПЭ19Ш1В1 относится к семейству цилиндрических низкочастотных электрических соединителей отечественного стандарта (типа 2РМ/2РМД/2РМТ), применяемых в радио‑ и электронной аппаратуре общего и специального назначения.

Этот разъём предназначен для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц. Его обычно используют в узлах и блоках аппаратуры, в том числе в условиях повышенной вибрации, ударов и других механических воздействий.

• Тип:2РМД — цилиндрический низкочастотный негерметичный соединитель,серия 2РМД24.

• БПЭ означает:

  • Б — приборный (блочный) тип корпуса,

  • П — прямой патрубок,

  • Э — для экранированного кабеля.

• Обозначение19Ш1В1 указывает, что у разъёма19 контактов , штыревая часть (штыри), и ему соответствует розетка с таким же количеством гнёзд.

По ряду источников для разъёмов серии 2РМД24Б(ПЭ) и 2РМТ24БПЭ характерны следующие значения (точные цифры зависят от конкретного ТУ и версии):

• Максимальное рабочее напряжение: порядка560…700 В постоянного и переменного тока.

• Ток на один контакт: обычно до4–36 А в зависимости от модификации, суммарный ток соединителя — до сотен ампер.

• Сопротивление изоляции: не менее нескольких тысяч МОм, ёмкость между контактами — единицы пикофарад.

• Сочленение корпусов —резьбовое , с однозаходной шпонкой для поляризации (невозможность неправильного подключения).

• Соединитель не герметичен, рассчитан на работу в условиях повышенной вибрации и ударных нагрузок (характеристики по удару и ускорению аналогичны для всей серии 2РМД/2РМТ).

• Контакты обычно имеютпокрытие благородным металлом (золото или серебро), что снижает переходное сопротивление и обеспечивает надёжный контакт даже при многократных коммутациях.
