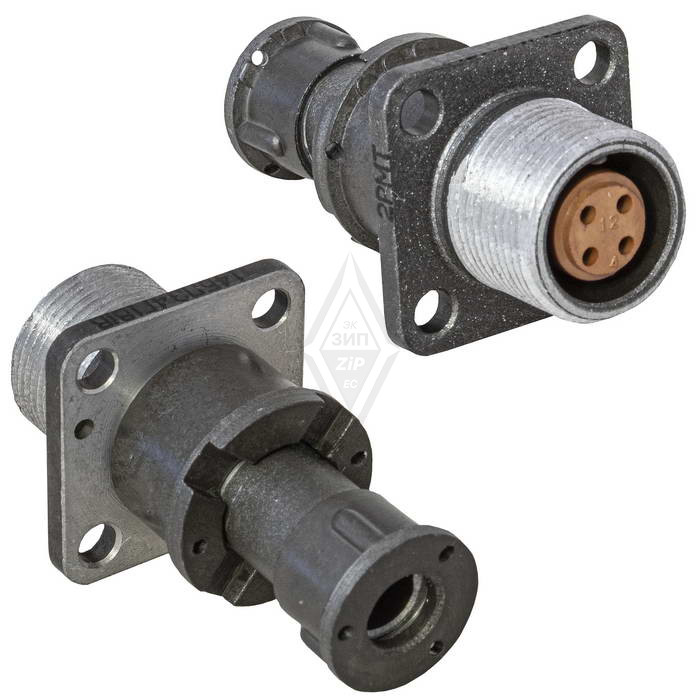

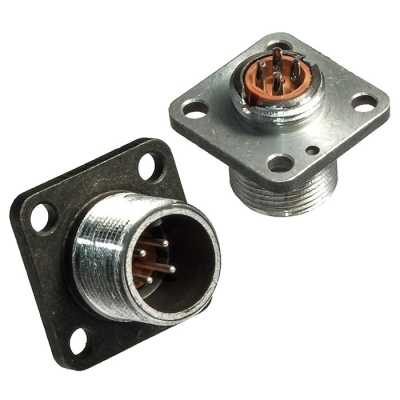

2РМТ14БПЭ4Ш1А1 — это низкочастотный цилиндрический разъём серии 2РМТ для работы в цепях постоянного и переменного тока (до нескольких мегагерц), предназначенный для внутреннего монтажа, с блочным корпусом и резьбовым соединением.

Расшифровка обозначения

• 2РМТ — серия цилиндрических низкочастотных негерметичных тропикоустойчивых соединителей.

• 14 — условный размер корпуса, посадочный диаметр около 14 мм.

• Б — блочный (приборный) вид корпуса, для установки на панель/плату прибора.

• ПЭ — исполнение с патрубком и гайкой для экранированного кабеля (экранирующий ввод).

• 4 — количество контактов: 4 силовых/сигнальных контакта.

• Ш — вилка (штекерная часть).

• 1 — сочетание контактов (типоразмер и расположение контактов по ряду).

• А — золотое покрытие контактов для повышенной коррозионной стойкости и надёжности контакта.

• 1 — теплостойкость: до +100 °C (класс 1).

• В (часто в конце маркировки, здесь может не указываться явно) — всеклиматическое исполнение В2.1 по ГОСТ 15150-69.

Основные электрические и климатические параметры

Для серии 2РМТ (включая 2РМТ14БПЭ4Ш1А1) характерны следующие параметры:

• Тип: негерметичный, тропикоустойчивый, всеклиматическое исполнение для внутреннего монтажа.

• Максимальное рабочее напряжение: до 700 В (для серии 2РМТ в целом; для подсерии на 14 мм часто указывают около 560–700 В).

• Токовая нагрузка: до 8 А на одиночный контакт, суммарно до ~27 А на соединитель для 4-контактного варианта.

• Сопротивление изоляции: не менее 1000–5000 МОм в нормальных условиях (зависит от ТУ и подсерии).

• Рабочий диапазон температур окружающей среды: от −60 до +100 °C.

• Относительная влажность до 98% при +40 °C (повышенная влажность).

• Вибропрочность: синусоидальная вибрация в диапазоне 1–5000 Гц.

• Ударная стойкость: одиночные и многократные удары с ускорениями до сотен–тысяч м/с².

• Механический ресурс: порядка 500 сочленений–расчленений.

• Наработка: не менее 1000–5000 ч, срок сохраняемости до 15–25 лет (в зависимости от конкретного исполнения).

Конструкция и применение

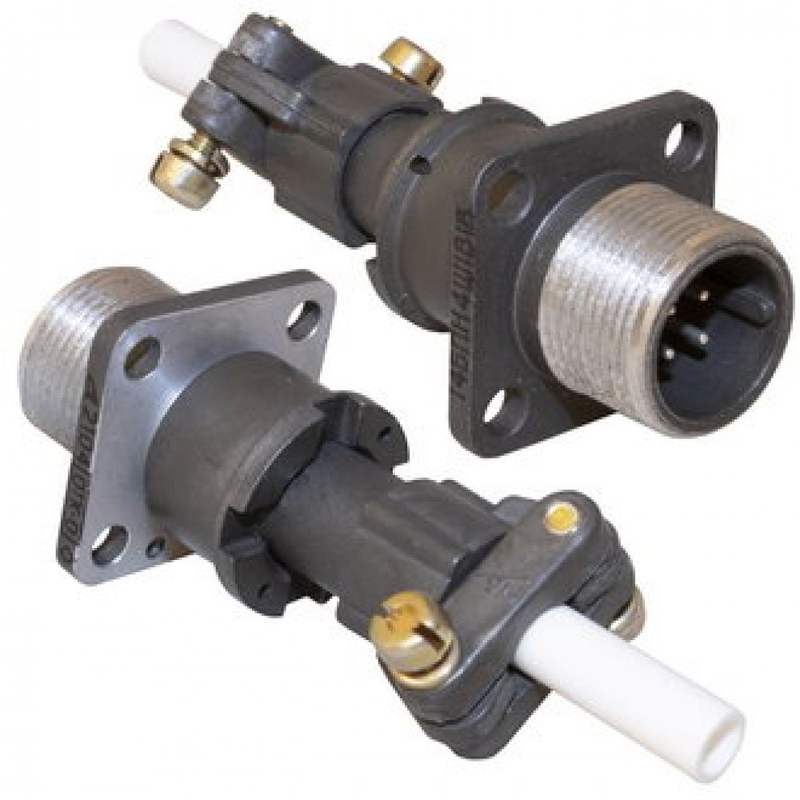

• Конструкция: цилиндрический корпус с резьбовой гайкой для фиксации соединённого положения, блочная вилка с патрубком под экранированный кабель и контактами под пайку (объёмный монтаж).
