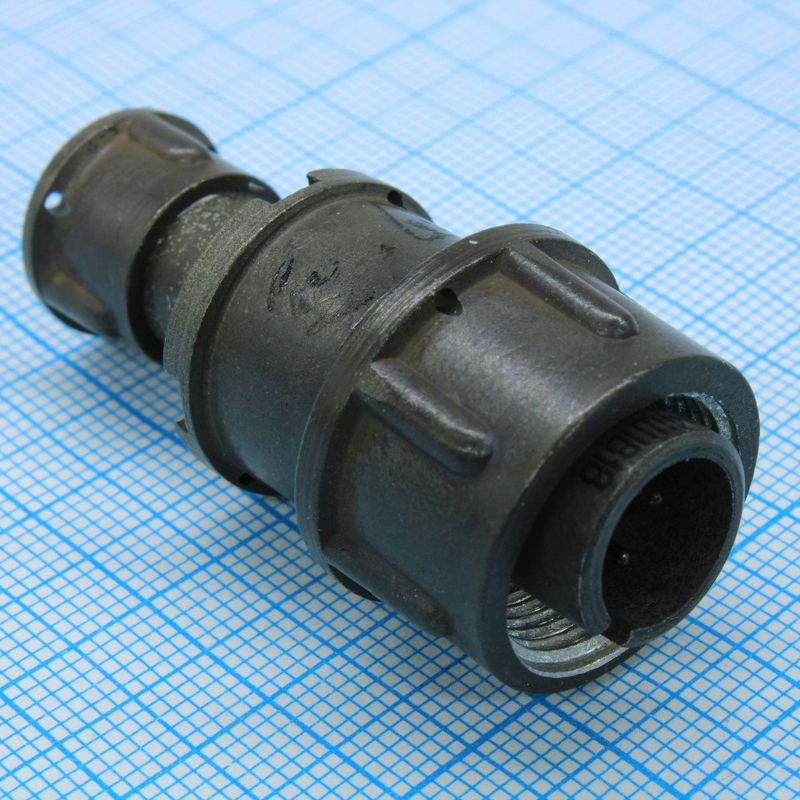

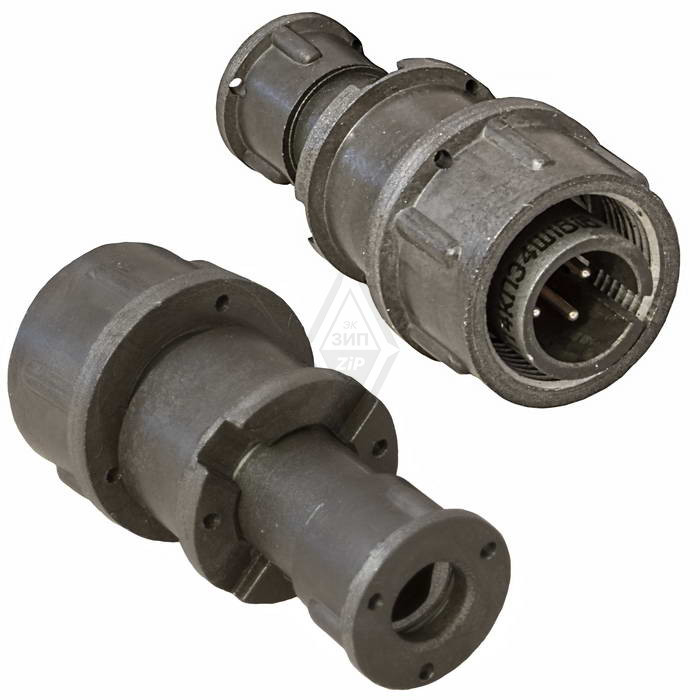

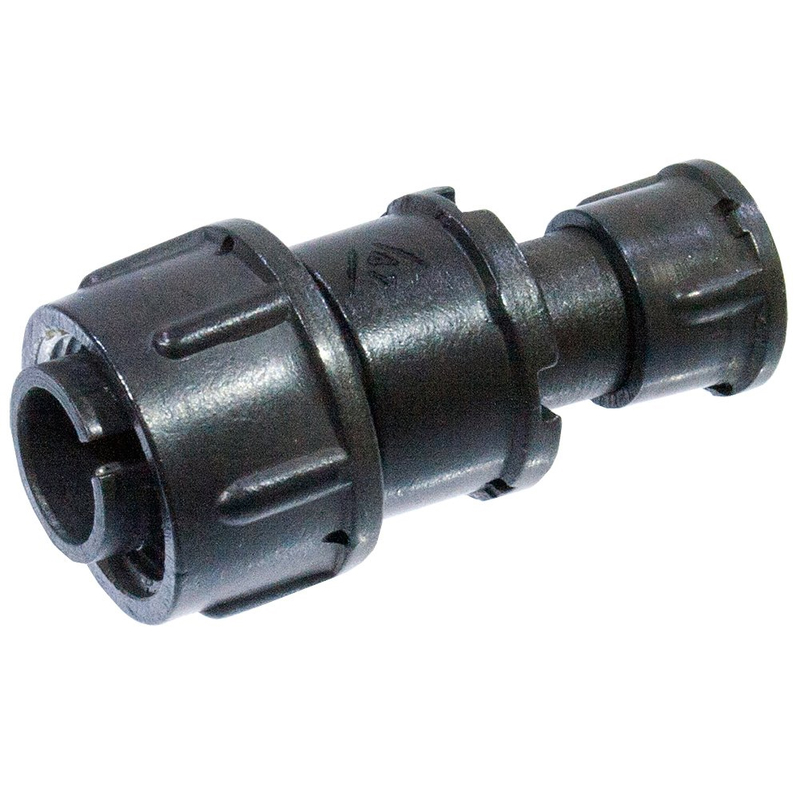

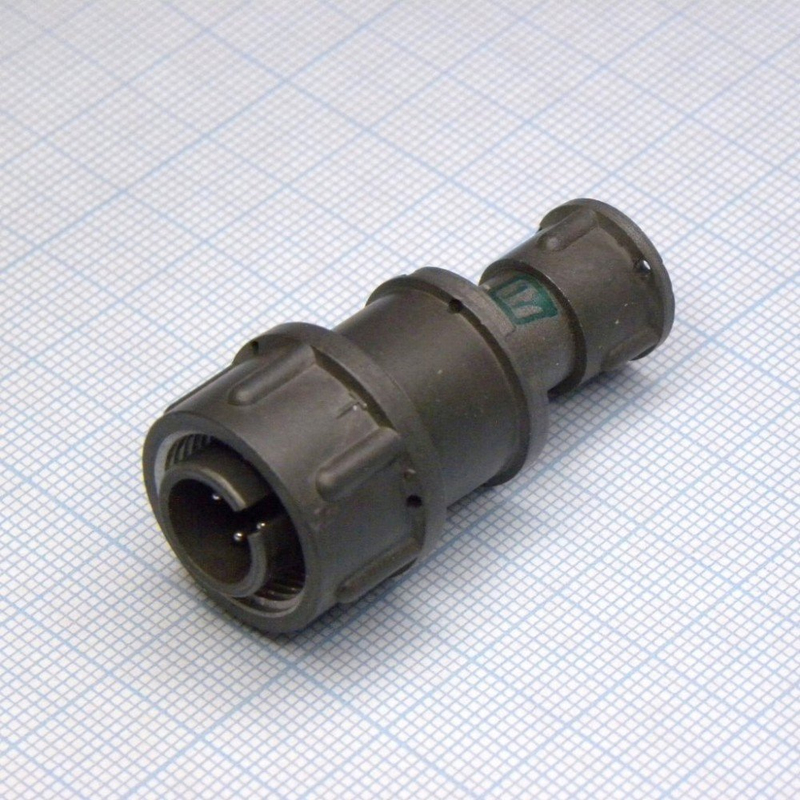

2РМТ14КПЭ4Ш1А1 — это цилиндрический низкочастотный разъём серии 2РМТ, кабельная вилка с прямым патрубком под экранированный кабель, на 4 контакта, с золотым покрытием контактов и теплостойкостью до 100 °C. Он предназначен для работы в цепях постоянного и переменного тока в жёстких условиях эксплуатации (вибрация, удары, повышенная влажность, пониженное давление).

Расшифровка маркировки

• 2РМТ — серия низкочастотных цилиндрических разъёмов с резьбовым соединением.

• 14 — условный размер корпуса (посадочный диаметр 14).

• К — вид корпуса: кабельный.

• П — патрубок прямой.

• Э — гайка/патрубок под экранированный кабель.

• 4 — количество контактов (4 электрических линии).

• Ш — вилка (штырьковые контакты).

• 1 — сочетание/группа контактов (определённая расстановка и диаметр).

• А — покрытие контактов золотом (повышенная коррозионная стойкость, низкое контактное сопротивление).

• 1 — исполнение по теплостойкости: до 100 °C.

Электрические и климатические параметры (типичные для 2РМТ14КПЭ4)

• Рабочее напряжение до 560–700 В (в зависимости от варианта системы).

• Ток на одиночный контакт обычно до 8 А, суммарный по разъёму порядка 27 А для 4-контактного исполнения.

• Сопротивление контактов не более нескольких мОм.

• Сопротивление изоляции не менее 5000 МОм в нормальных условиях.

• Емкость между контактами не более 6 пФ.

• Рабочий диапазон температур окружающей среды примерно от −60 до +100 °C.

• Допускает воздействие синусоидальной вибрации и многократных ударов (применим в транспортной и промышленной аппаратуре).

Конструктивные особенности и применение

• Негерметичный, тропикоустойчивый, всеклиматический разъём с резьбовым фиксированием сочленённого положения.

• Используется с ответной кабельной/приборной розеткой той же серии (2РМТ14… с 4 гнездовыми контактами и соответствующим сочетанием).

• Применяется в аппаратуре связи, измерительной, промышленной и транспортной электронике, где требуется компактный разъём на 4 линии с возможностью экранирования кабеля.

• Монтаж проводников к контактам — пайка, предусмотрено подключение экранированного кабеля на гайку/патрубок «Э» для обеспечения экранирования линии.
