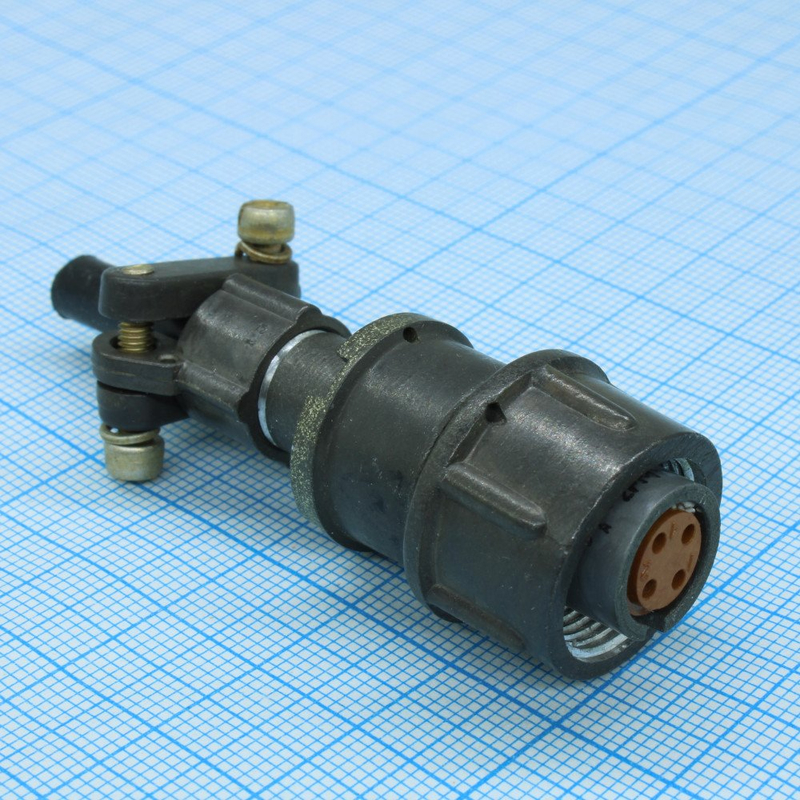

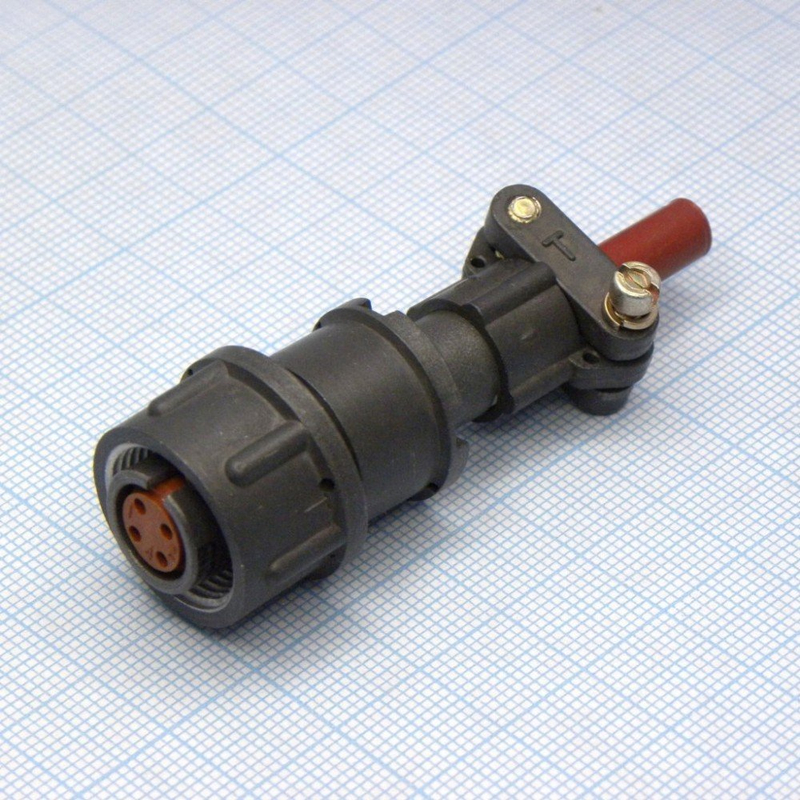

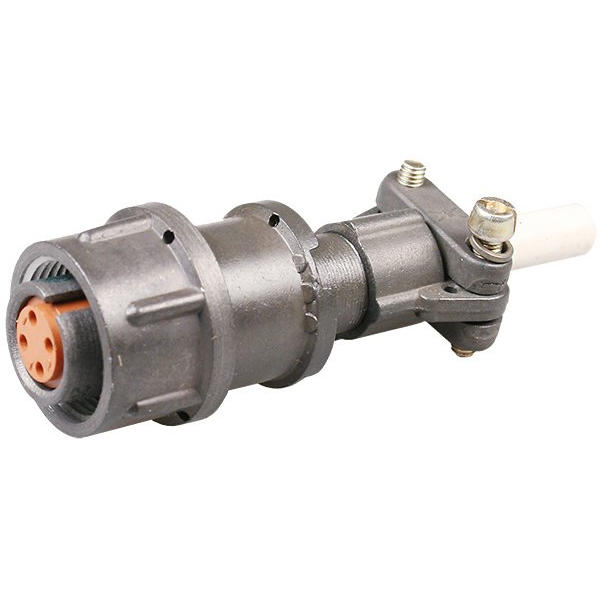

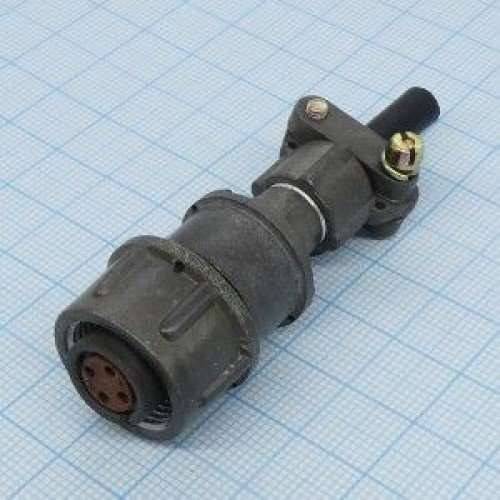

Разъём2РМТ14КПН4Г1В1В «Элекон» «5» относится к серии низкочастотных цилиндрических соединителей 2РМТ и предназначен для соединения кабельных и печатных цепей в радиоэлектронной аппаратуре общего и специального применения.

Этокабельная розетка (гнездо) с четырьмя контактами, негерметичная, без экрана, используется в цепях с напряжением дооколо 560 В постоянного или переменного тока и рабочим током до8 А на контакт. Разъём применяется в условиях вибрации, ударов и изменений давления, в том числе в изделиях всеклиматического исполнения.

• Корпус: кабельный, прямой патрубок, условный размер корпуса14 мм , материал корпуса — алюминиевый сплав А‑22 с оксидированным покрытием, серый цвет.

• Изолятор: карболит, коричневый цвет.

• Контакты: 4 контакта диаметром1,0 мм , гнезда, извлекаемые, материал — латунь ЛС59‑1 с покрытием серебром, сопротивление контакта ≤5 мОм.

• Герметичность: отсутствует, тип соединения —резьбовой (накидная гайка М16×1 мм).

• Максимальный рабочий ток на контакт: до8 А (для контактов Ø 1 мм), суммарный ток на разъём — допорядка 27 А.

• Максимальное напряжение: до560 В постоянного или переменного тока; электрическая прочность изоляции — около1850 В.

• Климатическое исполнение: В2.1, рабочий диапазон температур —от ‑60 до +100 °С , теплостойкость до100 °С.

• Влажность: до98% при +25 °С, атмосферное давление от вакуума до повышенного.

• Масса: около21–22 г.

• Габариты: наружный диаметр корпуса около22 мм , длина (высота) порядка53,5 мм.

• Стойкость к нагрузкам: рассчитан на синусоидальную вибрацию до50 g , механические удары многократного действия до100 g , однократного до500 g.

• Ресурс: минимум500 циклов сочленения‑расчленения , срок хранения до15 лет.

Маркировка«5» указывает на вид приёмки (по практике ОПТ/ВП‑ПЗ), принятый на заводе‑изготовителе «Элекон». Разъём изготавливается по техническим требованиямГЕ0.364.126 ТУ , функционально близок к разъёмам серии 2РМ (например, аналог 2РМ14КПН4Г1В1).
