2РТТ20КПН-4Г-6В

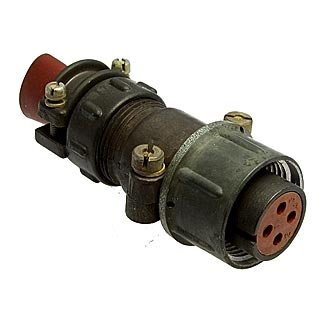

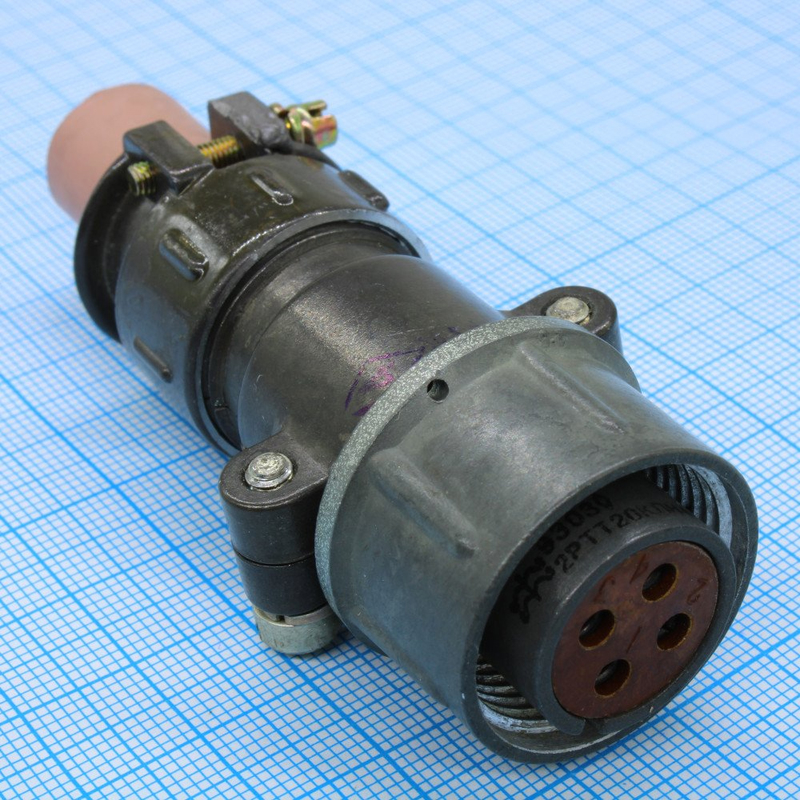

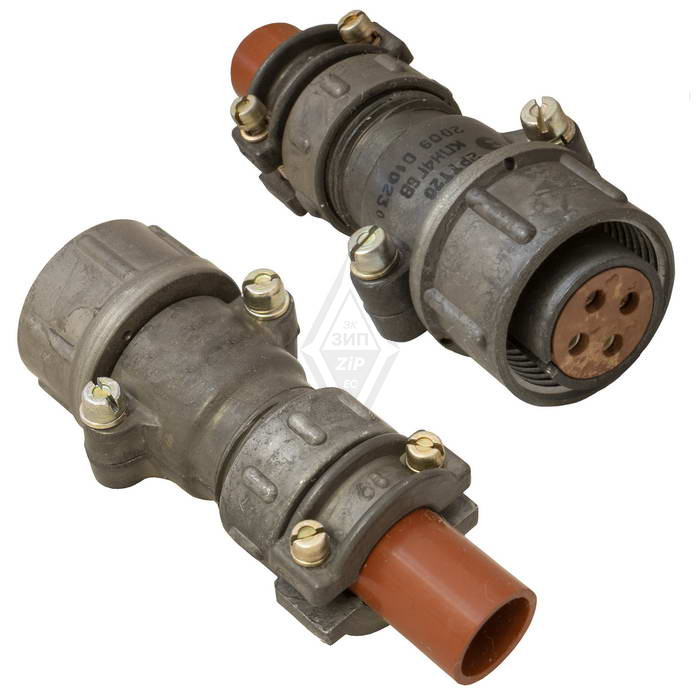

2РТТ20КПН-4Г-6В — это цилиндрический низкочастотный теплостойкий пылебрызгозащищенный электрический соединитель (кабельная розетка) серии 2РТТ для работы в цепях постоянного и переменного тока до 3 МГц и напряжения до 850 В (амплитудное значение).
Расшифровка обозначения
2РТТ — серия цилиндрических теплостойких низкочастотных соединителей, пылебрызгозащищённых.
20 — условный размер корпуса (габарит 20).
К — кабельный тип корпуса (розетка монтируется на кабель).
П — прямой патрубок.
Н — гайка патрубка для неэкранированного кабеля.
4 — четыре контактных гнезда.
Г — розетка (ответная часть с гнездовыми контактами).
6 — вариант (сочетание) контактного набора: 4 контакта диаметром 2,5 мм.
В — всеклиматическое исполнение.
Конструктивные особенности
Функциональный тип: цилиндрический соединитель, кабельная розетка с прямым патрубком под неэкранированный кабель.
Количество контактов: 4, диаметр контактов около 2,5 мм.
Тип контактов: гнёзда, покрытие серебром для улучшения проводимости и коррозионной стойкости.
Корпус: алюминиевый сплав (например, А-22), изолятор из карболита.
Метод сочленения: резьбовое соединение (накидная гайка), обеспечивающее надёжную фиксацию.
Герметичность: негерметичный, но пылебрызгозащищённый.
Масса изделия порядка 60–70 г.
Тип монтажа: объёмный (пайка проводников к контактам).
Электрические параметры
Номинальное (максимальное рабочее) напряжение: до 850 В (амплитудное значение).
Рабочий ток: до 25 А на одиночный контакт, суммарно до 100 А по соединителю.
Диапазон частот работы: от 1 Гц до 3–5 МГц (для низкочастотных применений). +3
Сопротивление контакта: не более 1 мОм.
Сопротивление изоляции: в нормальных условиях не менее 5000 МОм (иногда указывают не менее 1000 МОм, зависит от конкретного источника, но серия рассчитана на 5000 МОм). +4
Пример применения: подключение силовых или функциональных цепей в радиоэлектронной, радиотехнической и промышленной аппаратуре, где нужно до 4 контактов с током порядка десятков ампер и повышенной вибро‑ и ударостойкостью.
