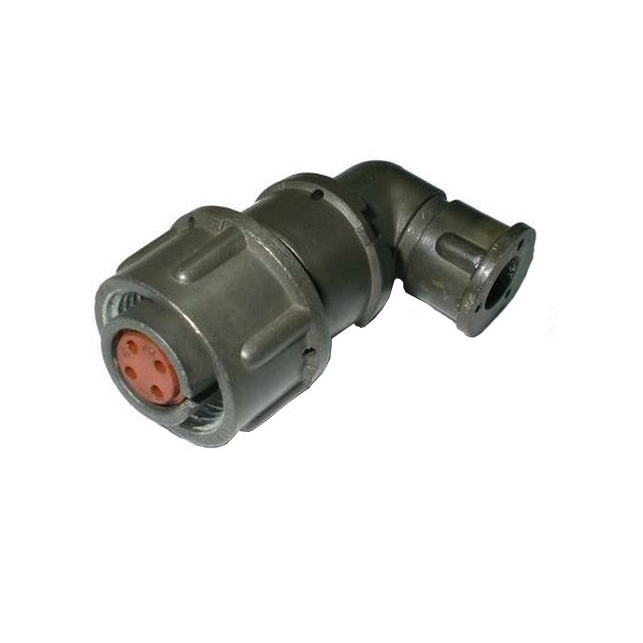

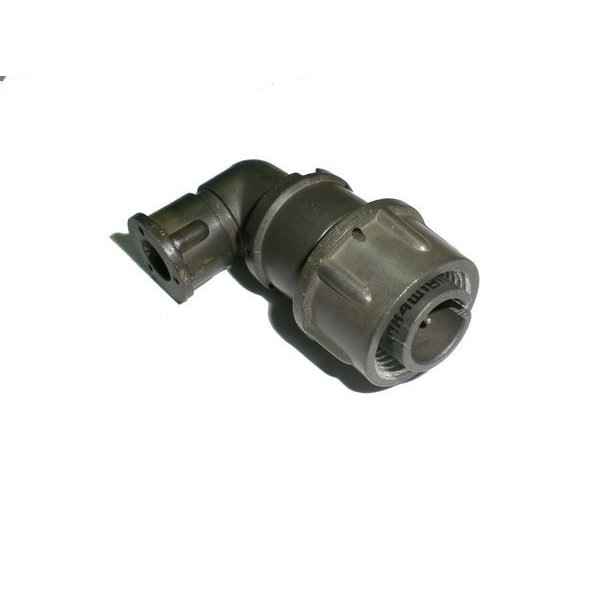

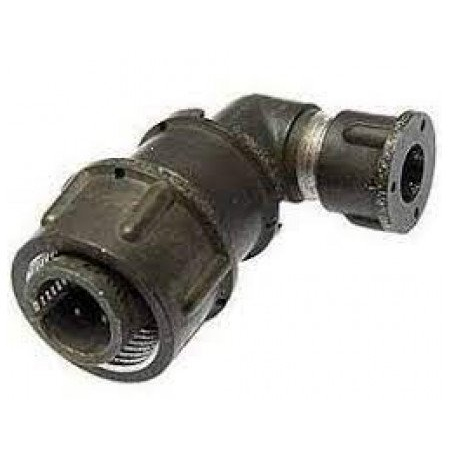

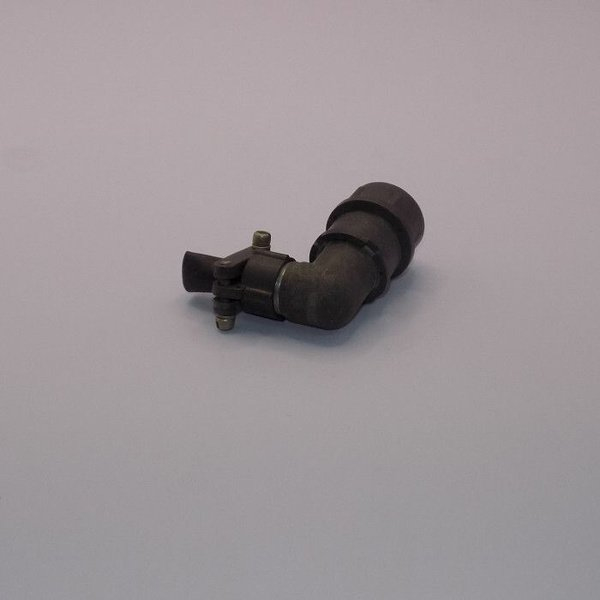

Соединитель2РМТ14КУЭ4Ш1В1В «Элекон» (вид приемки «5») — это низкочастотный цилиндрический кабельный разъем типа 2РМТ, производства АО «Завод Элекон» по техническим условиям ГЕ0.364.126ТУ (АШДК.434410.062ТУ).

• Серия:2РМТ — перспективное модификационное развитие серии 2РМ, с более высокой надежностью и ресурсом.

• Тип:вилка кабельная с кожухом , предназначена для соединения экранированных или неэкранированных кабелей, используется во внутреннем монтаже „всеклиматического“ исполнения.

• Вид приемки«5» означает, что изделие соответствует установленным нормам и требованиям ГОСТ/ТУ и допускается к применению в электротехнических изделиях (в том числе для „5‑го приема“ по ОТК).

• Корпус : алюминиевый сплав (А‑22), с оксидированным покрытием, серый цвет, условный размер корпуса —14.

• Изолятор : карболит (фенопласт), коричневый цвет, обеспечивает хорошую механическую жесткость и изоляционные характеристики.

• Контакты : штыри (Ш1), диаметр примерно1 мм , количество контактов —4.

• Сочленение : резьбовое, с поляризацией средством одношпоночного замка, что исключает ошибочное включение.

• Рабочее напряжение максимальное : порядка560–700 В переменного тока.

• Рабочий ток на контакт : до8 А (для диаметра контакта 1 мм); суммарный ток на разъем — до27 А.

• Сопротивление контакта : не более5 мОм ; сопротивление изоляции — не менее5000 МОм.

• Электрическая прочность изоляции : около1850 В при испытании между цепями и корпусом.

• Рабочий диапазон температур : примерноот −60 до +100 °C , климатическое исполнениеУХЛ (всеклиматическое).

• Относительная влажность : до98% при +25 °C, допустимы перепады атмосферного давления.

• Механическая стойкость :

  • вибрация синусоидальная до50 g в диапазоне 1–5000 Гц;

  • многократные удары до100 g , однократные — до500 g ;

  • акустический уровень шума до170 дБ.

• Ресурс : порядка500 сочленений‑расчленений , минимальная наработка — десятки тысяч часов.

• Способ монтажа : объемный монтаж ипайка проводников на кабельную вилку; возможно использование экранированных кабелей.

• Особенность : наличиеперекрута (гибкого соединения) между корпусом и уплотнением/кожухом, что снижает передачу вибрации и механических нагрузок на кабель.
