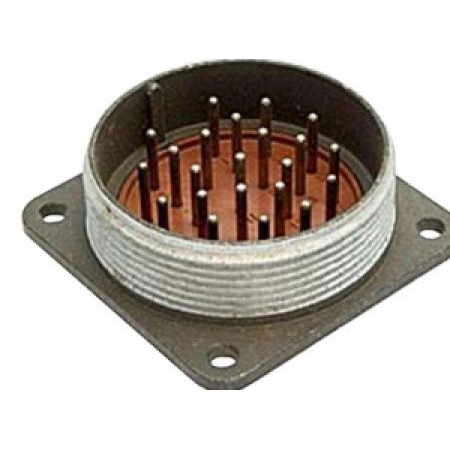

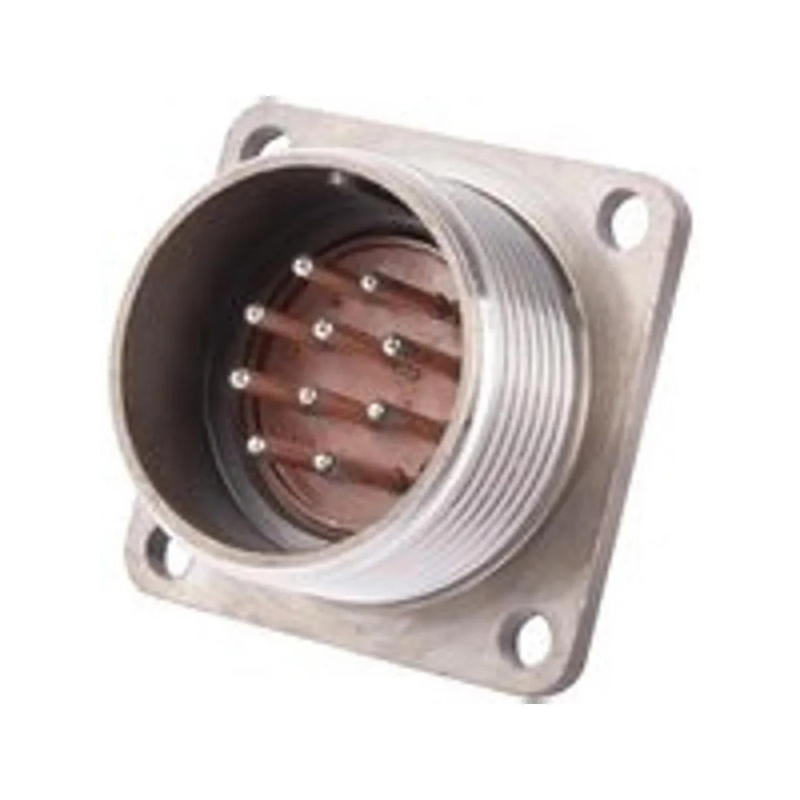

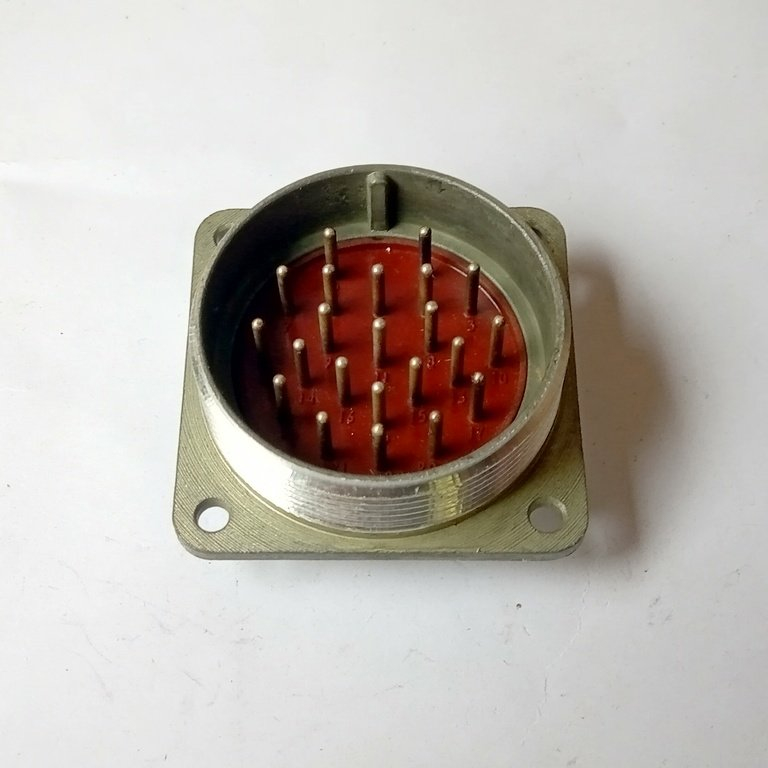

2РМД39Б22Ш5В1 Вилка блочная

2РМД39Б22Ш5В1 — это цилиндрический разъем‑вилка серии 2РМД с блочным корпусом, предназначенная для внутреннего объемного монтажа в приборах и аппаратуре. Чаще всего используется в электрических цепях постоянного и переменного тока для соединения модулей внутри шкафов, блоков и плат.

Назначение и область применения

Разъем служит для быстрого соединения и разъединения электрических цепей в условиях промышленной и радиоэлектронной аппаратуры, в том числе в системах автоматики, контроля и измерения. Имеет негерметичное исполнение, рассчитано на всеклиматическое или климатическое исполнение УХЛ (в зависимости от модификации).

Конструкция и тип корпуса

Вилка выполнена с приборным блочным корпусом (буква «Б» в обозначении означает приборный тип корпуса), монтируется на плате или в стенке блока. Корпус имеет условный размер 39, диаметр посадочного отверстия около 39 мм, контакты диаметром 1 мм, установлены в изоляторах блочной конструкции.

Количество контактов и электрические параметры

Разъем имеет 22 контакта, что позволяет передавать несколько сигнальных и силовых цепей через один соединитель. Максимальное рабочее напряжение обычно до 560–700 В (в зависимости от режима и условий эксплуатации), токовая нагрузка на один контакт — до 8 А, суммарная токовая нагрузка на разъем — до примерно 146 А.

Электрические и эксплуатационные характеристики

Сопротивление контактов не более 5 мОм, что обеспечивает низкие потери и стабильное соединение. Сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм, электрическая прочность изоляции — до порядка 1,8–2,3 кВ в зависимости от номинала рабочего напряжения.

Условия эксплуатации

Разъём рассчитан на широкий диапазон температур, в типичных исполнениях интервал рабочих температур от примерно −60 до +100 °C. Ресурс по числу сочленений достигает порядка 500 циклов, гарантированная наработка и срок сохраняемости соответствуют требованиям к промышленным разъёмам 2РМ‑серии.
