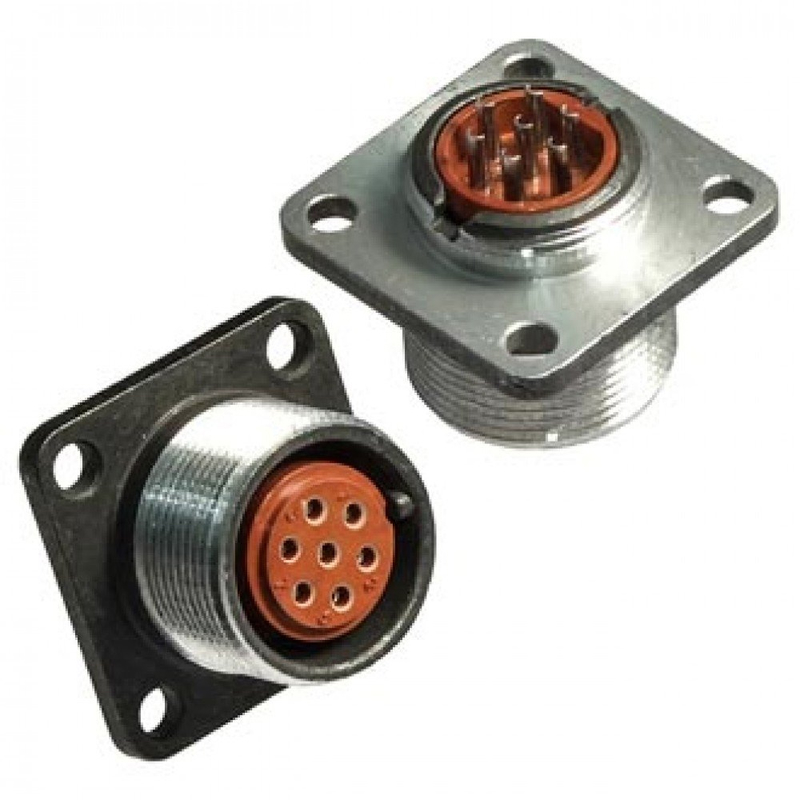

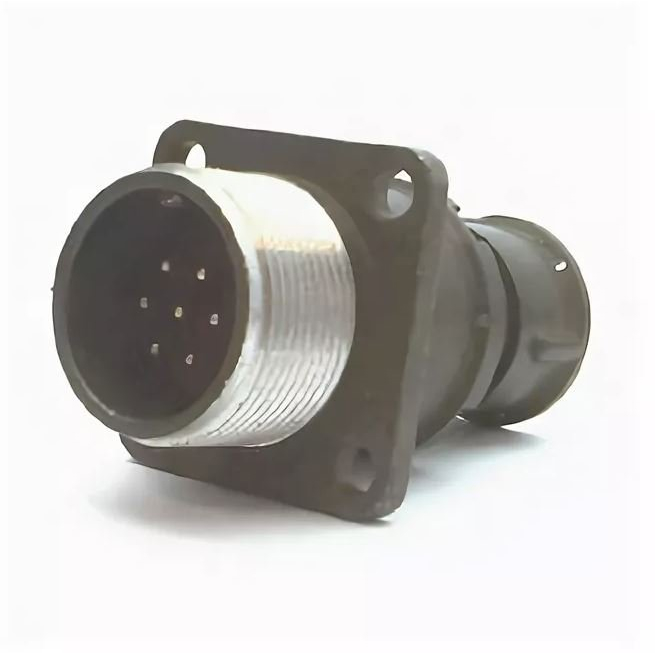

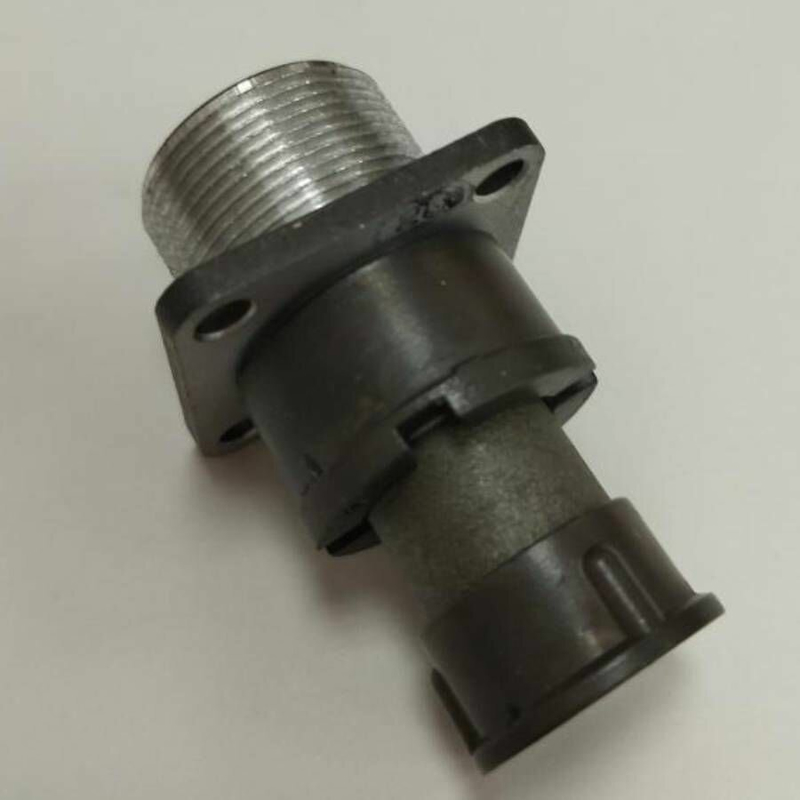

2РМТ18БПЭ7Ш1В1В — это электрический низкочастотный цилиндрический разъём серии 2РМТ, рассчитанный на работу в составе соединителей постоянного и переменного тока частотой до 3 МГц.

Назначение и тип соединителя

Соединитель 2РМТ18БПЭ7Ш1В1В используется для внутреннего монтажа в электрических цепях всеклиматического исполнения, обеспечивая соединение кабельных и приборных (блочных) частей.
Вилка исполнения 2РМТ18БПЭ7Ш1В1В относится к типу негерметичных, тропико‑ и влагоустойчивых разъёмов с резьбовой фиксацией корпусов и одношпоночной поляризацией.

Контакты и электрические параметры

• Количество контактов: 7.

• Максимальный рабочий ток на один контакт: до 7 А; суммарный ток по всем контактам — до 40 А.

• Рабочее напряжение: до 560–700 В (амплитудное) в зависимости от условий и режима.

• Сопротивление изоляции: не менее 5000 МОм; электрическая прочность изоляции — порядка 1850–2300 В (амплитуда) при соответствующем рабочем напряжении.

Конструкция и климатическое исполнение

Разъём 2РМТ18БПЭ7Ш1В1В имеет всеклиматическое исполнение; диапазон рабочих температур обычно от −60 до +100 °C, что позволяет использовать соединитель в условиях тропического и общеклиматического исполнения.
Относительная влажность воздуха может достигать около 95–98 % при t ≤ 40 °C, что обеспечивает устойчивость к влаге и конденсату.

Особенности конструкции вилки

Буквенно‑цифровой индекс «Э7Ш1В1В» указывает на блочную (приборную) вилку с серебряным покрытием контактов, теплостойкостью до +100 °C и всеклиматическим исполнением.
Конструкция предусматривает монтаж с экранированным кабелем (патрубок с гайкой для экрана), а усилие сочленения/расчленения соединённых половинок ограничено значением около 88 Н (≈9 кгс).

Мы можем отдельно разобрать расшифровку маркировки 2РМТ18БПЭ7Ш1В1В по буквам и цифрам.
