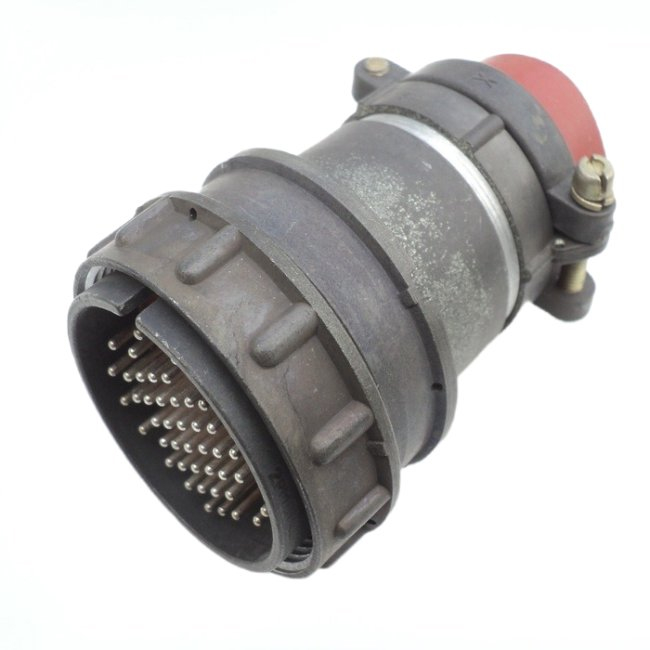

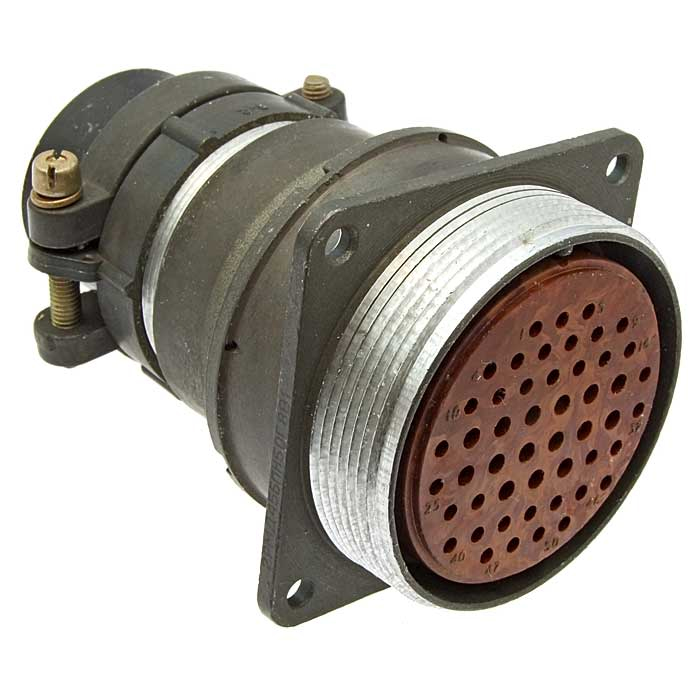

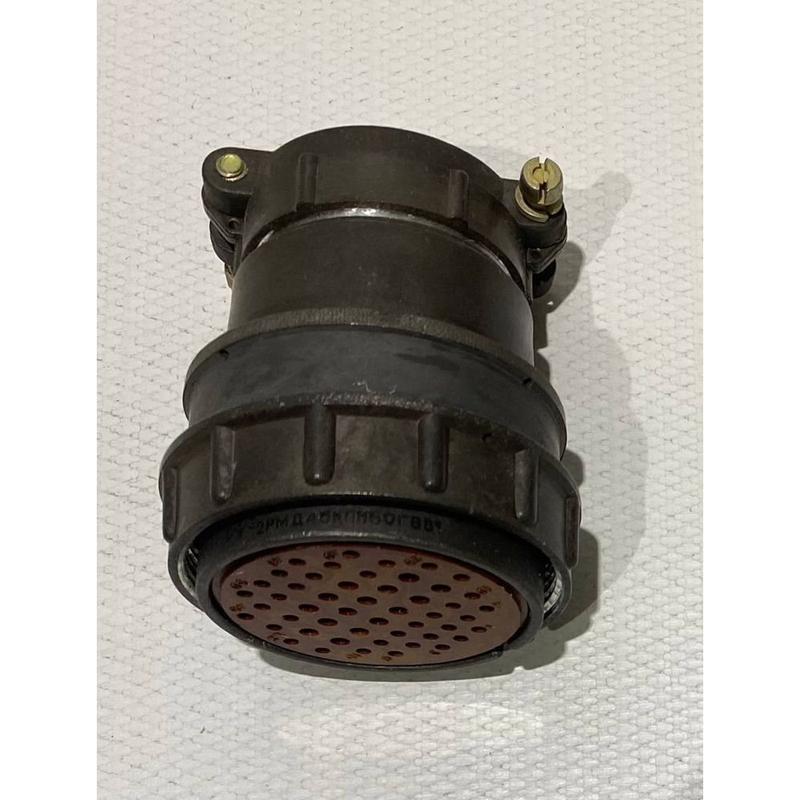

Соединитель 2РМД45КПН50Г8В1В — это электрический низкочастотный цилиндрический негерметичный разъем, предназначенный для соединения длинных электрических цепей. Он широко используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Технические характеристики

• Тип соединителя : 2РМД.

• Условный размер : 45.

• Вид корпуса : Кабельный.

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 50.

• Часть соединителя : розетка.

• Сочетание контактов : Контакты диаметром 1,5 мм и 2 мм.

• Вид покрытия контактов : Серебро.

• Теплостойкость : До +100°C.

• Климатическое исполнение : В2.1 (всеклиматическое, категория размещения 2.1), также доступно исполнение УХЛ2.1 (умеренный и холодный климат, категория размещения 2.1).

Электрические характеристики

• Максимальное рабочее напряжение : 560 В.

• Токовая нагрузка на одиночный контакт :

  • Диаметром 1,5 мм: 5 А.

  • Диаметром 2 мм: 7,5 А.

• Максимальная суммарная нагрузка на соединитель : 260 А.

• Сопротивление контактов :

  • Диаметром 1,5 мм: не более 2,5 мОм.

  • Диаметром 2 мм: не более 1,6 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

Механические и эксплуатационные характеристики

• Минимальная наработка : 1000 часов.

• Максимальное количество сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет.

• Температура окружающей среды : От -60°C до +100°C.

• Смена температур : От -60°C до +180°C.

• Повышенная относительная влажность : До 98%.

• Атмосферное пониженное рабочее давление : 133,32·10^-12 Па (10^-12 мм рт. ст.).

Соединитель имеет резьбовое сочленение и одношпоночную поляризацию корпусов. Длина патрубка составляет 67,5 мм, а масса патрубка — не более 54,5 г.
