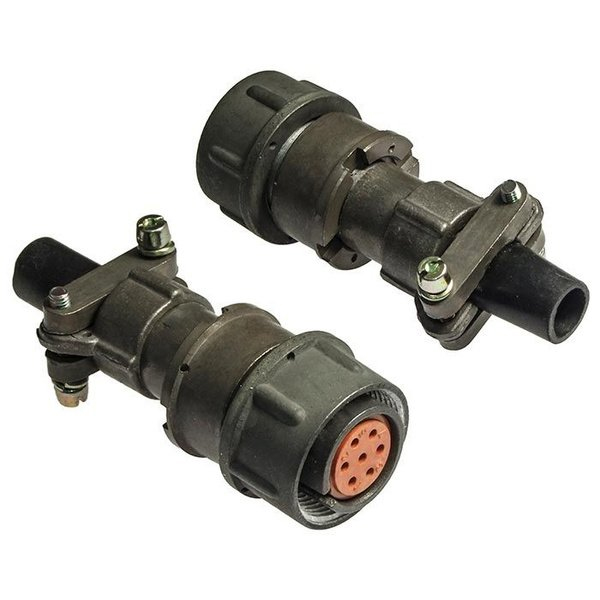

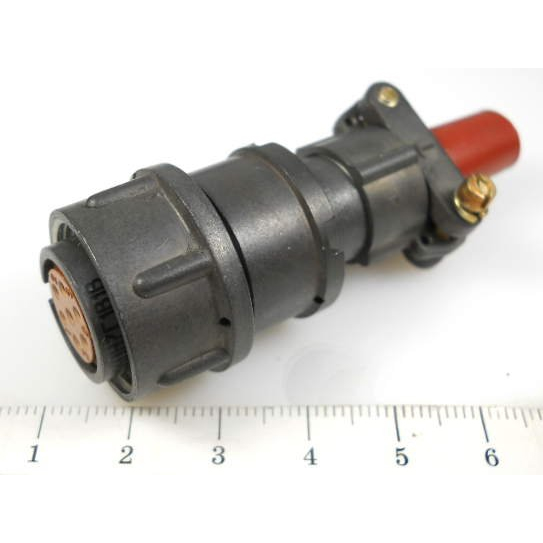

Разъем 2РМТ18К7Г1В1В (Элекон) относится к семейству цилиндрических низкочастотных соединителей серии 2РМТ , предназначенных для подключения бортовых и промышленных низкочастотных цепей постоянного и переменного тока.

Основное назначение и тип

• Это низкочастотный разборный приборно‑кабельный цилиндрический разъем , рассчитанный на подключение кабелей и печатных плат.

• Обычно используется в условиях повышенной вибрации и перепадов температуры, например, в судовой, авиационной и промышленной аппаратуре.

Ключевые параметры

• Типоразмер : 18 (диаметр корпуса около 25 мм).

• Количество контактов : 7.

• Напряжение : рабочее до 560 В , максимальное —до 700 В постоянного или переменного тока.

• Температура эксплуатации : ориентировочно в диапазоне примерно от −60 до +100 °C , что типично для изделий этой серии.

Конструкция и материалы

• Корпус : металлический, анодированный (оксидированный), устойчивый к механическим и климатическим воздействиям.

• Изолятор : карболит (фенопласт), отличается хорошей электрической прочностью и термостойкостью.

• Контакты : медесплавные с покрытием серебром , обеспечивается низкое переходное сопротивление (обычно порядка единиц миллимом).

Исполнение и монтаж

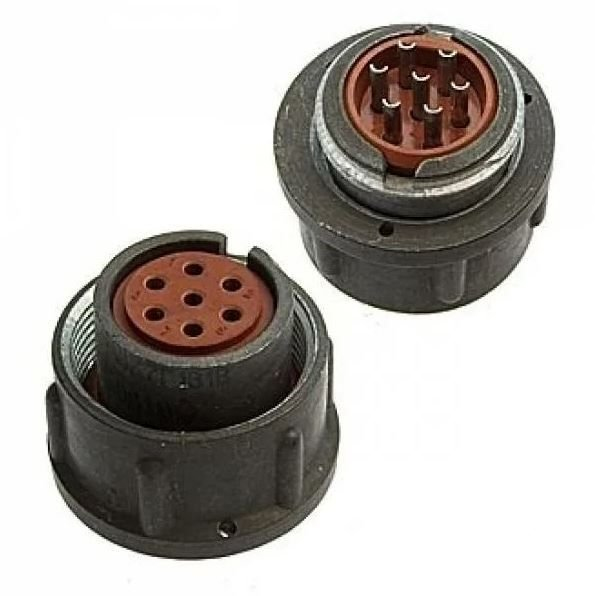

• Разъем выпускается как в виде вилки (plug) , так и розетки (socket) ; исполнение может быть приборным или кабельным .

• Контакты монтируются путем пайки на кабель или печатную плату; форма контактов —прямые .

• Монтаж корпуса — на панель или кабель (в зависимости от конкретного подобия 2РМТ18К7Г1В1В), возможно прямое или угловое исполнение.

Применение

• Применяется в системах электропитания, сигнализации, управления и других низкочастотных цепях, где требуется надежное соединение при повышенных вибрациях и широком температурном диапазоне.
