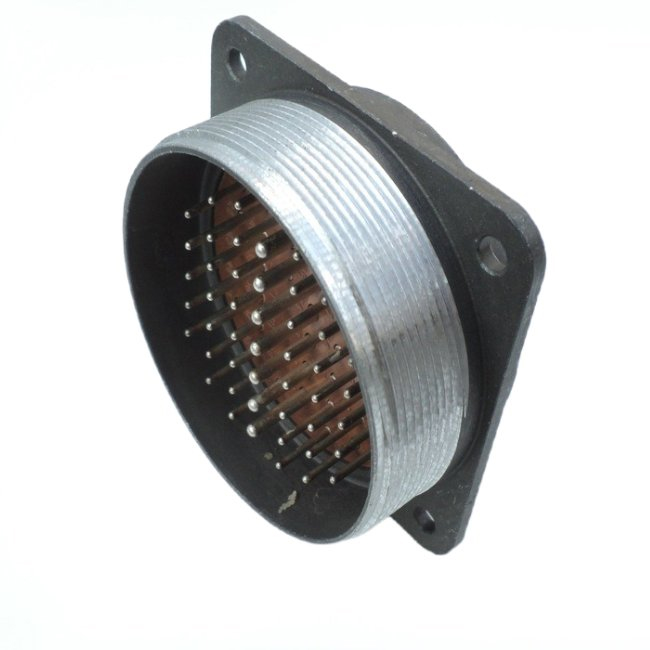

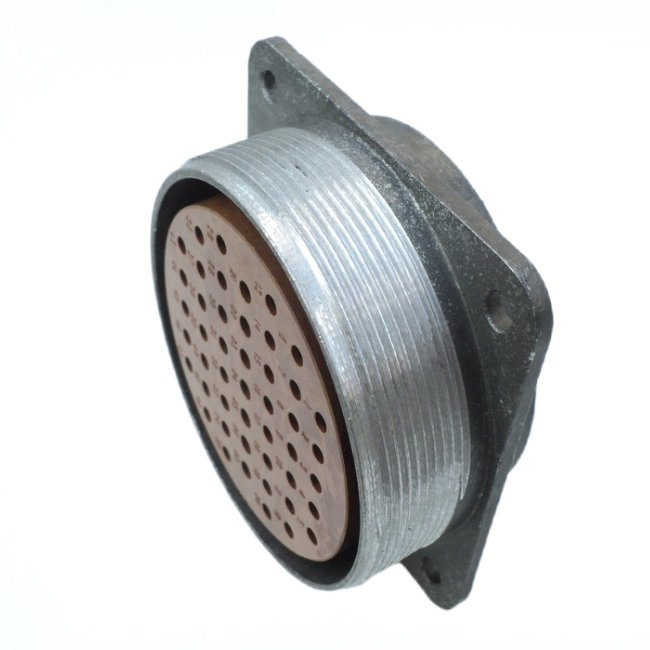

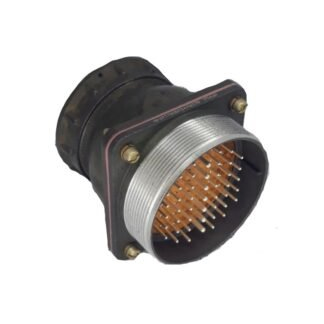

Соединитель 2РТТ60Б47Ш37В «1» — это цилиндрический низкочастотный пылебрызгозащищённый электрический разъём серии 2РТТ, предназначенный для внутреннего (объёмного) монтажа в различных видах радио‑, электронной и измерительной аппаратуры.

Расшифровка маркировки

Обозначение «2РТТ60Б47Ш37В» расшифровывают примерно так:

• 2РТТ — тип соединителя (цилиндрический, негерметичный, теплостойкий, тропикоустойчивый).

• 60 — условный размер корпуса (диаметр по корпусу).

• Б — блочная (приборная) часть, монтаж на блок/панель.

• 47 — количество контактов в разъёме.

• Ш — часть соединителя: вилка (штырь).

• 37 — сочетание типоразмеров контактов: обычно 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм.

• В — всеклиматическое исполнение (работа в широком диапазоне температур и влажности).

Электрические и механические свойства

• Работает в цепях постоянного и переменного тока частотой до примерно 3 МГц при напряжении до 850 В (амплитудное значение).

• Контакты выполняются, как правило, с серебряным покрытием; сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм, в зависимости от конкретных ТУ.

• Минимальная наработка разъёма составляет порядка 1000 часов, допускаемое число циклов сочленений‑расчленений — не менее 500.

Условия эксплуатации

• Диапазон рабочих температур обычно от −60 до +100 °C, допустимы кратковременные перегревы до 180 °C при смене температур.

• Разъём рассчитан на повышенную влажность (до около 98% при +40 °C) и пониженное атмосферное давление, что определяется для всеклиматических исполнений серии 2РТТ.

• Способен выдерживать значительные механические нагрузки: синусоидальную вибрацию до десятков тысяч герц, многократные удары и линейные ускорения вплоть до тысяч g (в пределах установленных норм ТУ).

Монтаж и применение

• Монтаж — объемный, с пайкой проводов на контактные ножки; разъём устанавливается на блок (панель) без патрубка, кабель присоединяется через крепёжную гайку или кабельный адаптер.

• Используется для соединения узлов и блоков в радиолокационной, навигационной, измерительной и контрольно‑испытательной аппаратуре, где требуется надёжный и виброустойчивый контакт при широком диапазоне климатических условий.

Мы можем отдельно расписать габаритные размеры, схему раскладки контактов или совместимость с конкретным типом розетки (например, 2РТТ60Б47Г37В).
