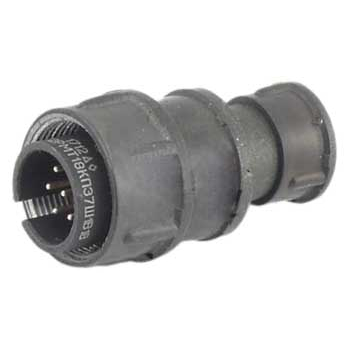

вилка 2РМТ18КПЭ7Ш1А1В — это кабельный разъем с прямым патрубком, предназначенный для работы с экранированным кабелем. Она используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц, в основном для внутреннего объемного монтажа.

Технические характеристики

• Тип соединителя : 2РМТ.

• Условный размер : 18.

• Кабельный тип корпуса : К.

• Прямой тип патрубка : П.

• Гайка патрубка для экранированного кабеля : Э.

• Количество контактов : 7.

• Тип разъема : вилка (Ш).

• Диаметр контактов : 1 мм.

• Покрытие контактов : Золото (А).

• Теплостойкость : +100° С.

• Всеклиматическое исполнение : В2.1.

Электрические характеристики :

• Токовая нагрузка на одиночный контакт : 7 А.

• Максимальная суммарная токовая нагрузка : 40 А.

• Максимальное рабочее напряжение : 560 В (в некоторых источниках указано до 700 В).

• Максимальное испытательное напряжение : 1850 В в нормальных условиях.

• Сопротивление контактов : Не более 5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

Механические и климатические характеристики :

• Усилие расчленения : Не более 88,3 Н.

• Усилие расчленения гнезд : От 0,5 Н до 2,95 Н.

• Минимальная наработка : 1000 ч.

• Число сочленений-расчленений : 500.

• Гамма-процентный срок сохраняемости : 15 лет при ?=99,5%.

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Длина патрубка : 48 мм.

• Масса патрубка : Не более 10,5 г.

Условия эксплуатации :

• Температура среды : От -60° С до +100° С.

• Смена температур : От -60° С до +250° С.

• Повышенная относительная влажность : До 98% при +35° С.

• Атмосферное давление : От 133,32·10^-12 Па до 506 кПа.

• Допустимая синусоидальная вибрация : От 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?.

• Механический удар : Пиковое ускорение до 5000 м/с? для одиночного удара и до 1000 м/с? для многократного удара.

В 2016 году такие разъемы уже были доступны на рынке и широко использовались в различных электронных устройствах.
