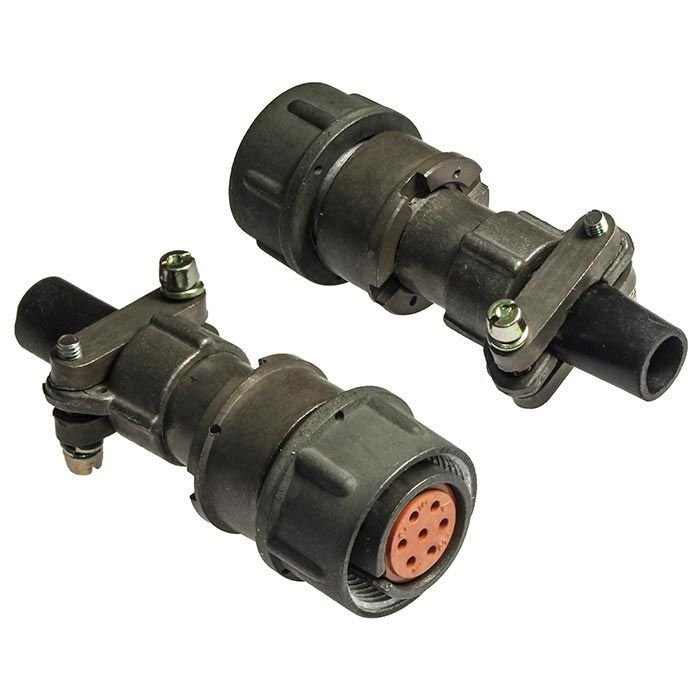

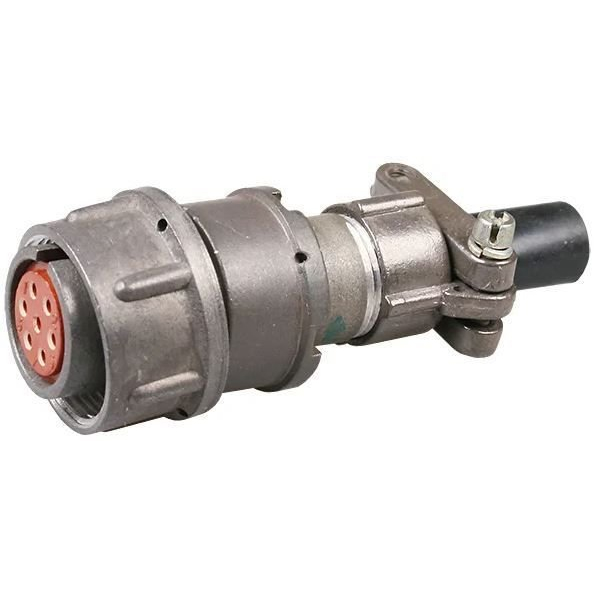

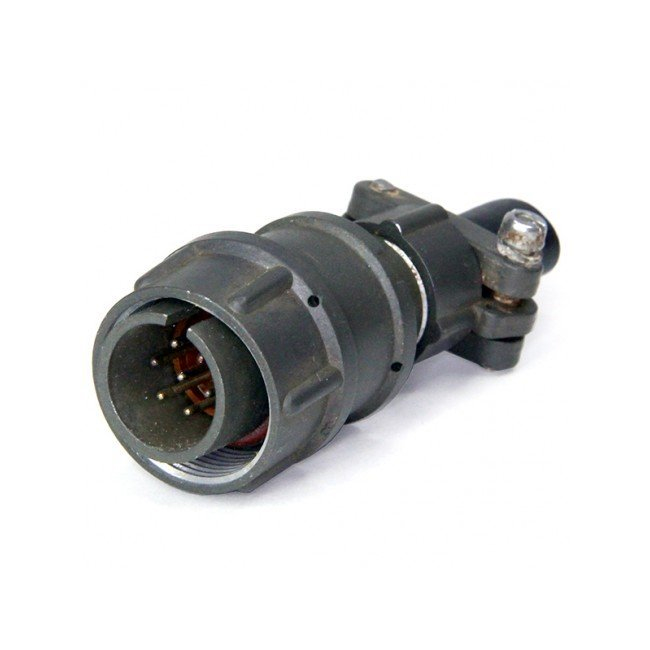

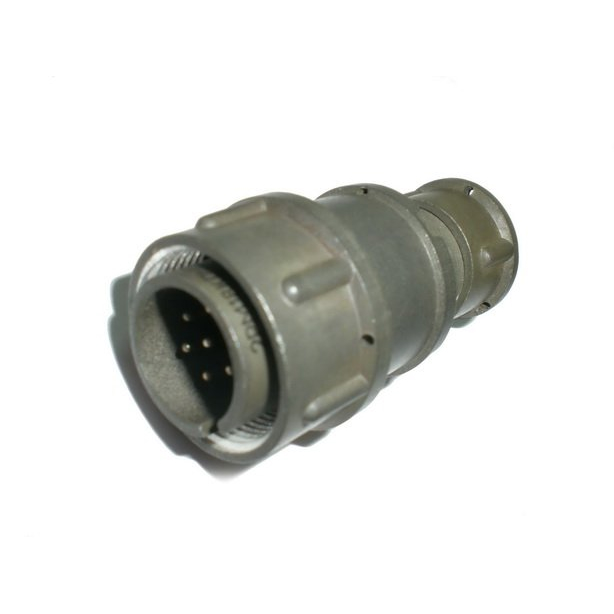

Разъем2РМТ18КПЭ7Ш1В1В «Элекон» «5» относится к отечественной сериицилиндрических низкочастотных разъемов 2РМТ , предназначенных для работы в электрических цепях постоянного и переменного тока.

Буквенно‑цифровая маркировка условно расшифровывается так:

• 2РМТ – цилиндрический низкочастотный разъем, тропикоустойчивый.

• 18 – условный размер корпуса (диаметр около 25 мм).

• К – вид корпусакабельный (монтируется на кабеле).

• П – тип патрубкапрямой.

• Э – накидная гайка предназначена дляэкранированного кабеля.

• 7Ш1В1В – комбинация, указывающаяколичество и диаметр контактов (7 штыревых контактов Ø 1 мм) и тип исполнения (вилка, кабельный монтаж, без экранирующей втулки).

• «5» – обозначениевида приемки (внутренняя маркировка, связанная с контролем качества и документацией по ТУ).

• Тип контактов : штырьковые,круглые, диаметром 1 мм, всего 7 контактов.

• Материал контактов : латунь ЛС59‑1,покрытие – серебро (Ag).

• Максимальный рабочий ток на контакт : порядкадо 7 А для данного типоразмера;на весь разъем – до 40 А при соответствующей нагрузке по контактам.

• Максимальное рабочее напряжение : до560 В постоянного/переменного тока (в зависимости от типа изоляции и условий эксплуатации).

• Сопротивление контактов : не более5 мОм на контакт Ø 1 мм.

• Сопротивление изоляции : не менее5000 МОм в нормальных условиях.

• Корпус : из алюминиевого сплава А‑22, соксидированным покрытием , цвет – серый.

• Изолятор :карболит , что обеспечивает хорошую электрическую прочность и термостойкость.

• Крепление к кабелю : кабельный,прямой патрубок , с накидной резьбовой гайкойM20×1 мм.

• Соединение :резьбовое (ввинчивание в розетку),количество выдерживаемых сочленений‑расчленений – порядка500 циклов.

• Монтаж контактов :объемный , с электрическим соединениемпайкой ; контакты –извлекаемые.

• Интервал рабочих температур : от−60 до +100 °C , что делает разъем всеклиматичным по ряду исполнений.

• Влажность и давление : рассчитан на высокую относительную влажность (до 98% при +25 °C) и работу в широком диапазоне атмосферного давления.

• Механические нагрузки : выдерживаетсинусоидальную вибрацию до 50 g , механические удары (многократные до 100 g, однократные до 500 g) и линейные ускорения до 200 g.

• Электрическая прочность изоляции : порядка1850 В при испытаниях.

• Срок хранения и ресурс : минимальный срок хранения до применения – около15 лет , минимальная наработка –1000 часов , при температуре контакта до 80 °C – десятки тысяч часов.
