2РМТ18КПН7Г1В1В

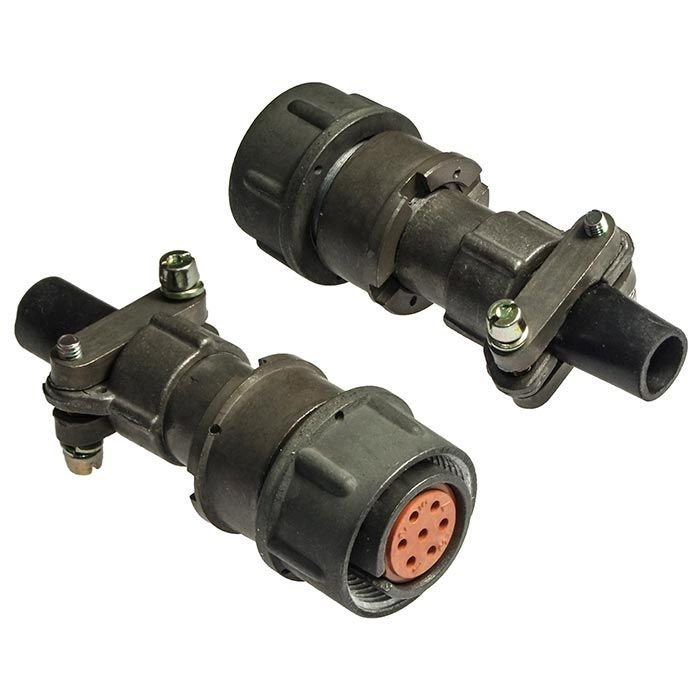

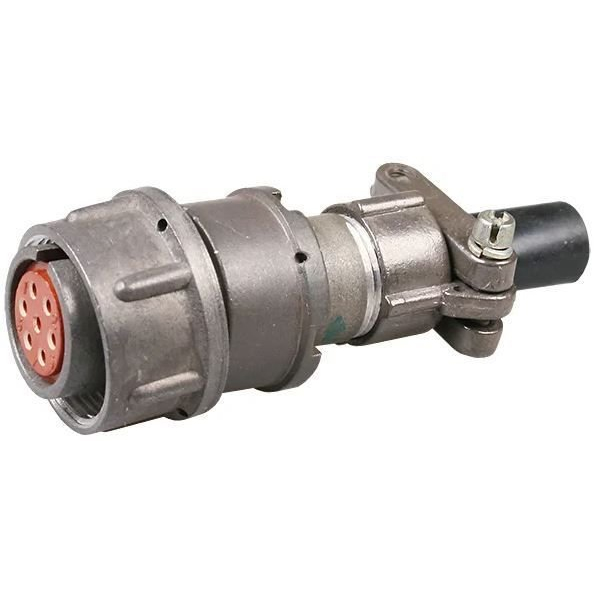

2РМТ18КПН7Г1В1В — это кабельная розетка серии 2РМТ, рассчитанная на 7 контактов. Это низкочастотный цилиндрический соединитель с посадочным диаметром 18 мм, предназначенный для работы в цепях постоянного и переменного тока.

Основные характеристики

• Тип: негерметичная кабельная розетка.

• Количество контактов: 7.

• Диаметр контактов: 1,0 мм.

• Максимальное рабочее напряжение: до 560 В.

• Токовая нагрузка: до 7 А на контакт, до 40 А на соединитель в целом.

• Рабочая температура: от -60 до +100 °C.

• Сопротивление изоляции: не менее 1000 МОм по одним источникам и не менее 5000 МОм по другим.

Что означает маркировка

Обозначение «2РМТ» указывает на серию цилиндрических соединителей, а «18» — на посадочный диаметр корпуса. Буква «КПН» обычно относится к кабельному исполнению с прямым патрубком, а «7Г1В1В» — к конкретной контактной и конструктивной конфигурации.

Особенности конструкции

Этот соединитель относится к всеклиматическому исполнению и применяется в электрических цепях промышленного назначения. В описаниях также указывается резьбовая фиксация сочлененного положения и возможность исполнения для экранированных или неэкранированных кабелей.

Где обычно применяют

Такие разъемы используют в промышленной аппаратуре, приборах, блоках управления и другом оборудовании, где нужен надежный разборный электрический контакт. Для конкретной схемы подключения важно сверяться с паспортом изделия, потому что у разных исполнений серии могут отличаться контакты и варианты монтажа.

На что обратить внимание

Для подбора аналога важно проверить три вещи: число контактов, диаметр контактов и тип корпуса. Еще стоит учитывать, с каким кабелем он будет работать — экранированным или неэкранированным.
