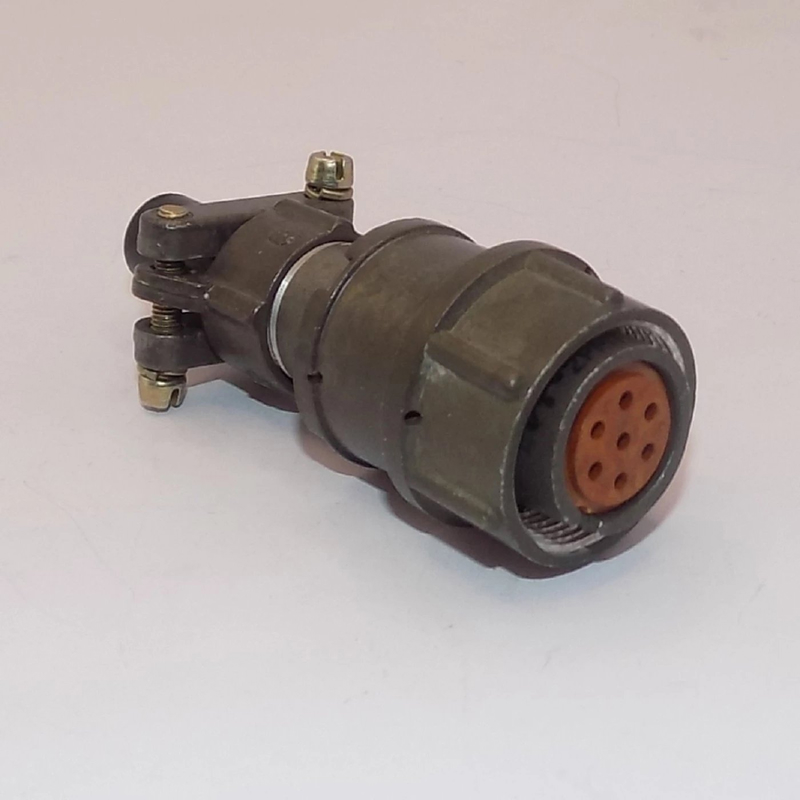

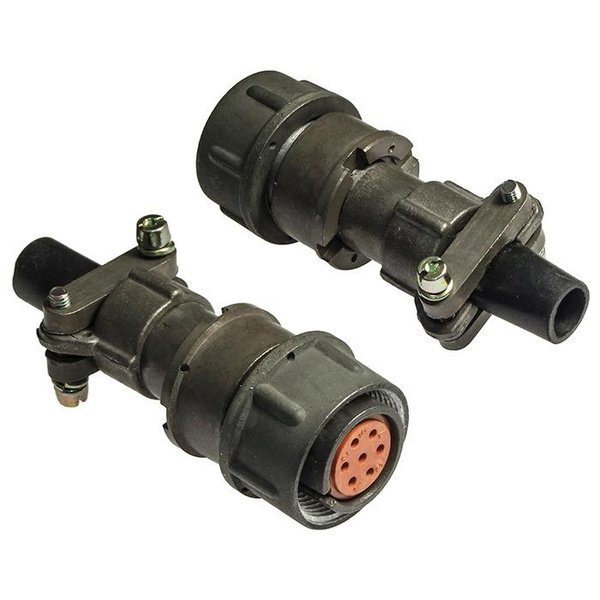

2РМТ18КПН7Г1В1В — это низкочастотный цилиндрический негерметичный кабельный разъём (розетка) серии 2РМТ, ориентированный в основном на промышленное и военное применение.

Расшифровка обозначения

• 2РМТ — серия низкочастотных цилиндрических соединителей с резьбовой фиксацией;

• 18 — условный размер корпуса (посадочный диаметр около 18 мм);

• К — кабельный корпус (розетка монтируется на кабель); П — прямой патрубок;

• Н — негерметичное исполнение;

• 7 — количество контактов (7 извлекаемых контактов диаметром, как правило, 1,0 мм);

• Г — материал изолятора (обычно карболит/фенопласт или аналогичный компаунд);

• 1 — предельная температура окружающей среды до около 100 °C;

• В — всеклиматическое исполнение;

• 1 — покрытие контактов серебром (цена/покупка не обсуждаются, но именно это типовое покрытие для 2РМТ‑серии).

Основные технические параметры

• Количество контактов: 7, извлекаемых (можно заменять/подбирать по цепям).

• Максимальный рабочий ток: порядка 7 А на контакт и до около 40 А на весь разъём (зависит от конкретного ТУ и условий эксплуатации).

• Напряжение: до примерно 560 В постоянного и переменного тока (частотой до ~3 МГц).

• Температура: рассчитан до 100 °C по классу теплостойкости; всеклиматическое исполнение даёт работу в широком диапазоне температур и влажности.

Конструкция и применение

• Корпус чаще всего из бронзы или латуни с покрытием, изолятор — карболит или теплостойкий пластик; тип патрубка — прямой, кабельный, с зажимом для неэкранированного кабеля.

• Разъём предназначен для соединения электрических цепей постоянного и переменного тока в стационарных и подвижных установках, включая военную и промышленную технику, где важна механическая прочность и количество сочленений/расчленений (до порядка 500 циклов).

• Ответными разъёмами обычно служат соответствующие вилки 2РМТ (блочные или кабельные) с тем же числом контактов и схожими параметрами (например, 2РМТ18…7…).
