2РТТ28КУН2Ш9В

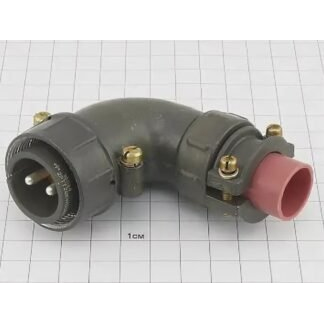

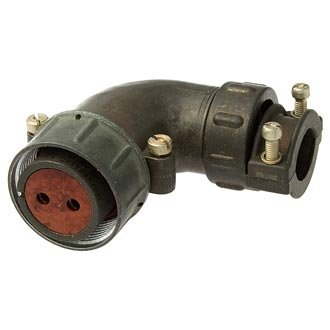

Соединитель 2РТТ28КУН2Ш9В — это цилиндрический низкочастотный разъём серии 2РТТ, выполненный в виде кабельной вилки углового исполнения, предназначен для соединения электрических цепей в радио‑ и электроаппаратуре общего назначения.

Назначение и область применения

Разъём 2РТТ28КУН2Ш9В используется в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Он применяется в различных видах электро‑, радио‑ и контрольно‑измерительной аппаратуры, где требуются надёжные пылебрызгозащищённые соединения с возможностью многократного сочленения‑расчленения.

Расшифровка обозначения

• 2РТТ — тип разъёма: цилиндрический низкочастотный, пылебрызгозащищённый, теплостойкий.

• 28 — условный размер корпуса (габарит).

• К — кабельное исполнение корпуса (кабельная вилка).

• У — угловой патрубок (вход/вывод кабеля под углом).

• Н — пылебрызгозащищённое исполнение.

• 2 — количество контактов (два контакта).

• Ш — вилка (соединительная часть, которая вставляется в розетку).

• 9 — обозначение сочетания контактов (указание на тип контактов и их компоновку, для данного варианта — два контакта диаметром около 3,5 мм).

• В — всеклиматическое исполнение (разъём рассчитан на работу в широком диапазоне климатических условий).

Основные технические параметры

• Количество контактов — 2 шт., диаметр контактов около 3,5 мм.

• Максимальная токовая нагрузка на один контакт — до 50 А, общая нагрузка на разъём — до 100 А.

• Сопротивление контакта — не более 0,75 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Максимальное рабочее напряжение (амплитудное значение) — до 850 В, максимальная рабочая частота — до 3 МГц.

• Климатические условия: рабочая температура от примерно −60 °C до +100 °C, всеклиматическое исполнение с повышенной влажностью и воздействием вибрации и ударов.
