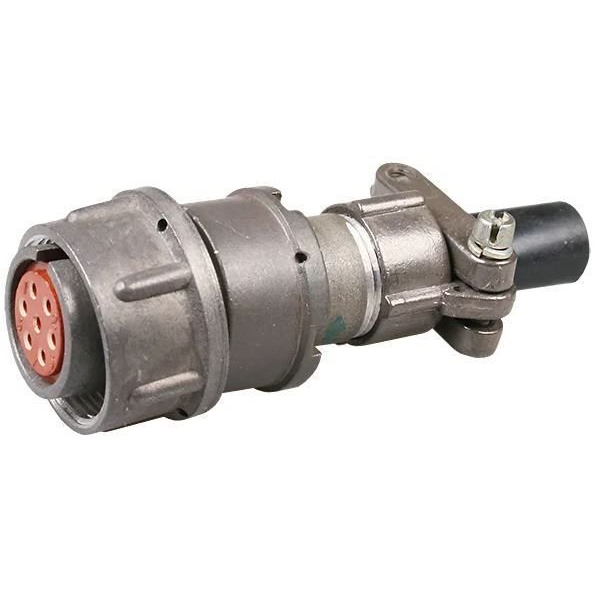

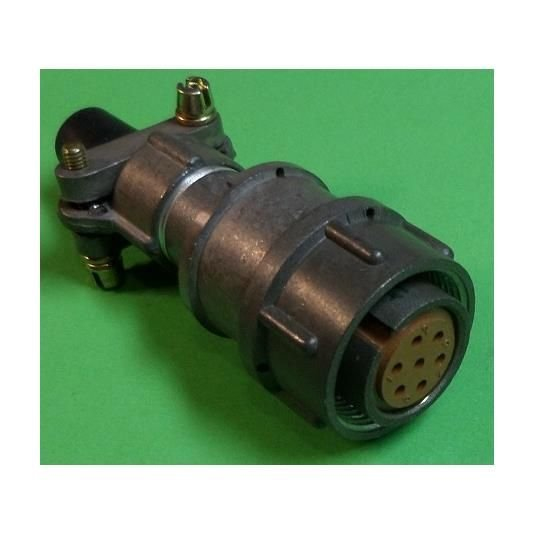

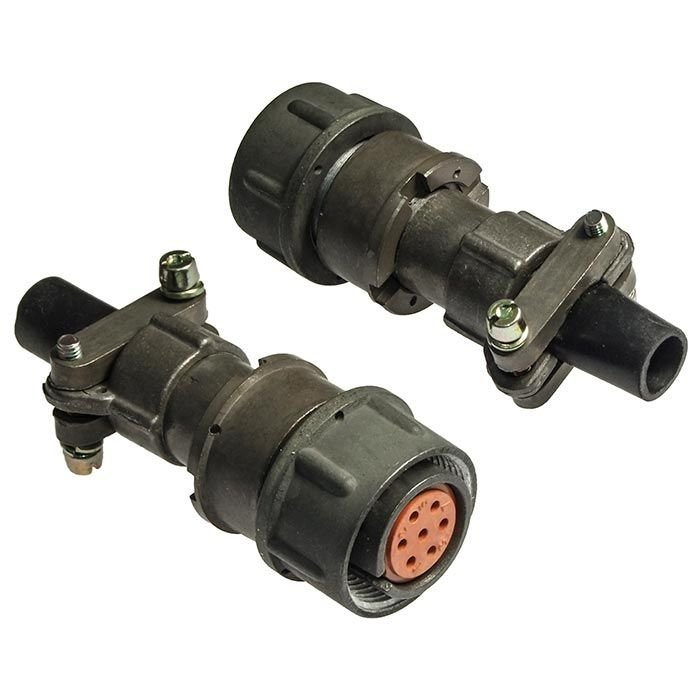

2РМТ18КПН7Г1В1В — это семиконтактная негерметичная кабельная розетка серии 2РМТ с термостойкостью 100°С и прямым патрубком. Этот разъем относится к группе цилиндрических малогабаритных низкочастотных тропикоустойчивых низковольтных разъемов.

Характеристики

• розетка имеет посадочный диаметр 18 мм.

• Обеспечивает соединение семи извлекаемых контактов диаметром 1,0 мм.

• Максимальная токовая нагрузка до 7 А на каждый контакт и до 40 А на соединитель в целом при напряжении переменного и постоянного тока до 560 В. Некоторые модели выдерживают до 700 В.

• Корпусные детали сделаны из алюминиевого сплава.

• Контакты покрыты серебром.

• Сопротивление изоляции не менее 1000 МОм.

• Минимальная наработка 5000 часов.

• Количество сочленений-расчленений: 500.

• Минимальный срок сохраняемости: 15 лет или 25 лет.

• Диапазон рабочих температур: от -60 до +100°С.

Расшифровка условного обозначения 2РМТ18КПН7Г1В1В :

• 2РМТ — тип соединителя: электрический низкочастотный цилиндрический негерметичный тропикоустойчивый.

• 18 — посадочный диаметр корпуса розетки: 18 мм.

• К — тип корпуса: кабельный.

• П — вид патрубка: прямой.

• Н — вид гайки патрубка: для неэкранированного кабеля.

• 7 — количество контактов: 7.

• Г — вид соединителя: розетка (гнездо).

• 1 — сочетание контактов по их диаметрам: 1 мм.

• В — вид покрытия контактов: серебро.

• 1 — максимально допустимая температура окружающей среды: 100°С.

• В — всеклиматическое исполнение.

розетка кабельная 2РМТ18КПН7Г1В1В используется для соединения и разъединения электрических цепей в различной аппаратуре. Важно знать, что кабельную розетку нельзя соединить с кабельной вилкой, а блочную вилку с блочной розеткой; соединение выполняется только с кабельным и блочным разъемом.
