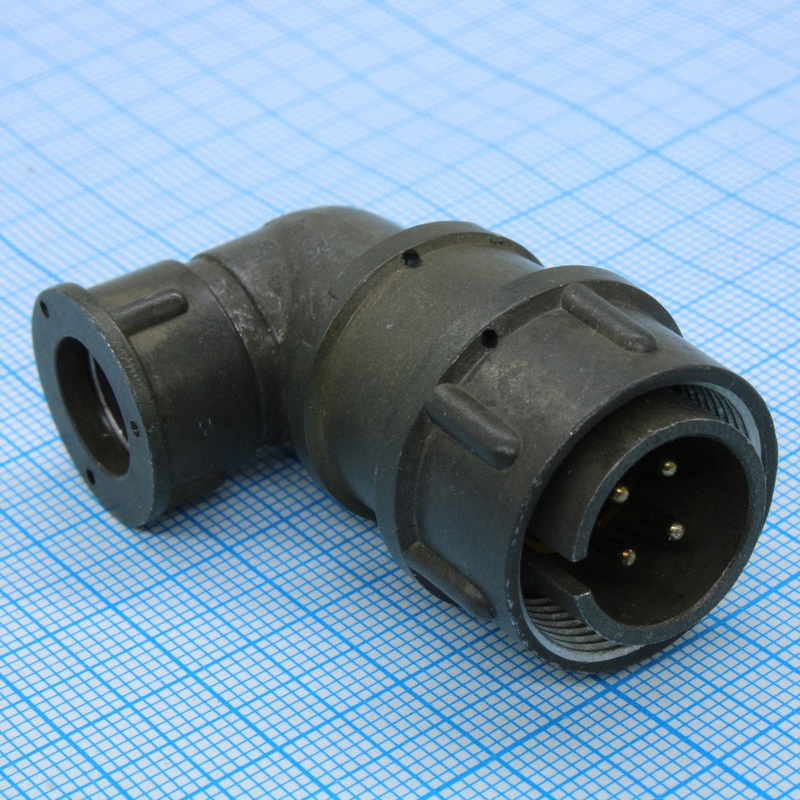

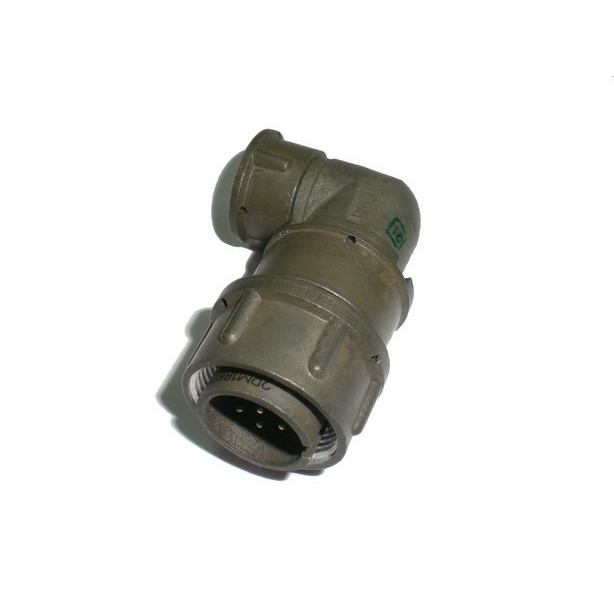

Разъём 2РМТ18КУЭ7Ш1В1В относится к серии широко распространённых цилиндрических низкочастотных электрических соединителей отечественного стандарта (серия 2РМ/2РМТ).

Общее назначение

Это негерметичный кабельный соединитель (обычно вилка), предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Используется для подключения кабелей к распределительным щитам, радиоэлектронной аппаратуре и промышленным устройствам.

Конструкция и обозначение

• Корпус изготавливают из алюминиевого сплава (например, АЛ‑11), что обеспечивает относительно небольшой вес и достаточную механическую прочность.

• Буквы в маркировке, как правило, означают:

  • буква «К» — кабельный корпус,

  • «У» — особое выполнение (например, усиленный контактный узел или улучшенные изоляционные свойства),

  • «Э» — электрический соединитель,

  • «Ш1В1В» — конкретное исполнение контактного узла, теплостойкости и климатического исполнения (всеклиматическое, до +100 °C).

Электрические параметры

• Максимальное рабочее напряжение обычно до 560 В постоянного или переменного тока (в ряде источников указывают и до 700 В как альтернативный вариант).

• Электрическая прочность изоляции при 560 В достигает около 1850 В (амплитудное значение), при 700 В — до порядка 2300 В .

• Сопротивление изоляции — не менее 1000–5000 МОм по разным данным, что характерно для низкочастотных промышленных соединителей.

• Ток на один контакт — ориентировочно до 7 А , в зависимости от конкретного исполнения и условий эксплуатации.

Климатические и механические свойства

• Температурный диапазон эксплуатации: примерно от −60 до +100 °C (встречается также указание 0…+70 °C для некоторых спецификаций, что зависит от условий стандарта и партии).

• Соединитель рассчитан на несколько сотен циклов сочленения/расчленения (до 500 циклов ), а наработка при длительной эксплуатации может достигать порядка 5000 часов .

• Усилие расчленения пары вилка–розетка обычно не превышает около 88 Н (примерно 9 кгс), что является типовым значением для такого типа разъёмов.

Контактный узел и материалы

• Контакты чаще всего имеют серебряное покрытие (обозначение «В» в конце маркировки), что снижает переходное сопротивление и улучшает коррозионную стойкость.

• Сопротивление одного контакта — не более нескольких миллюмо (до примерно 5 мОм ), ёмкость между соседними контактами — не более 6 пФ .
