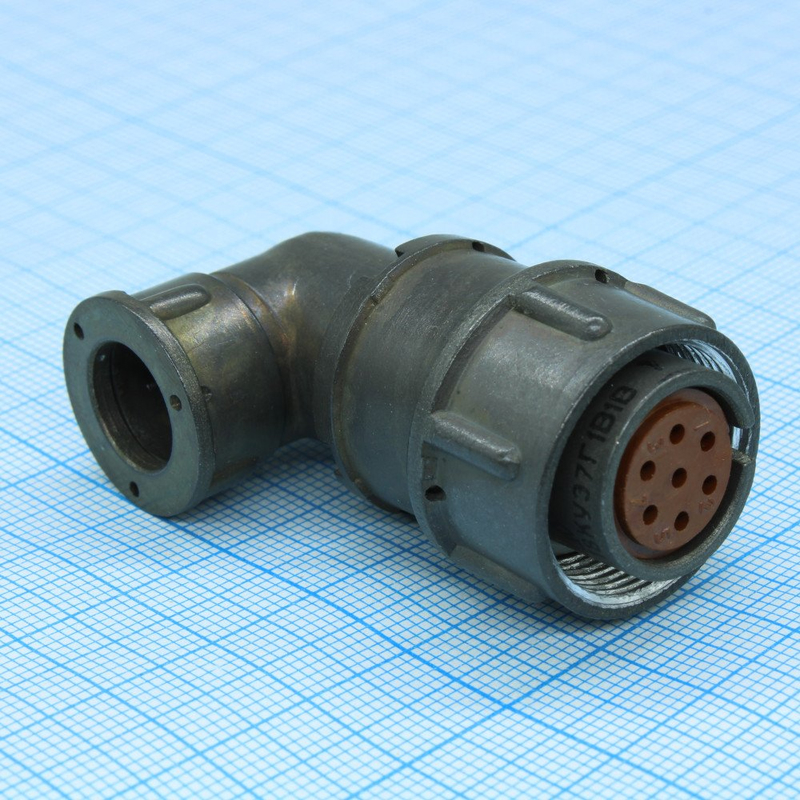

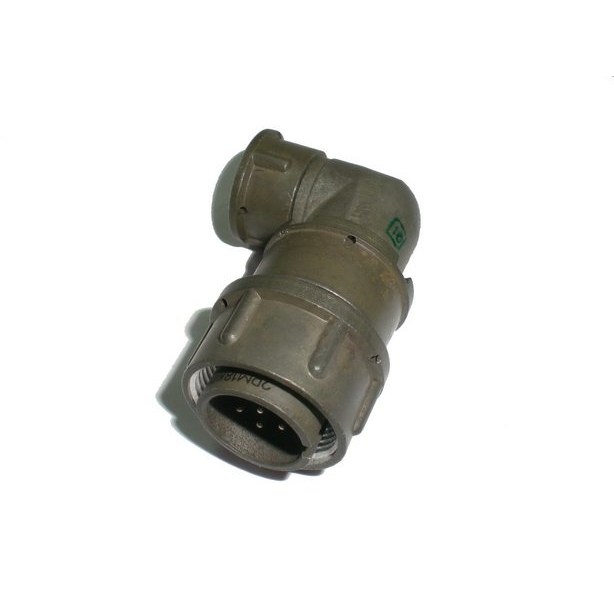

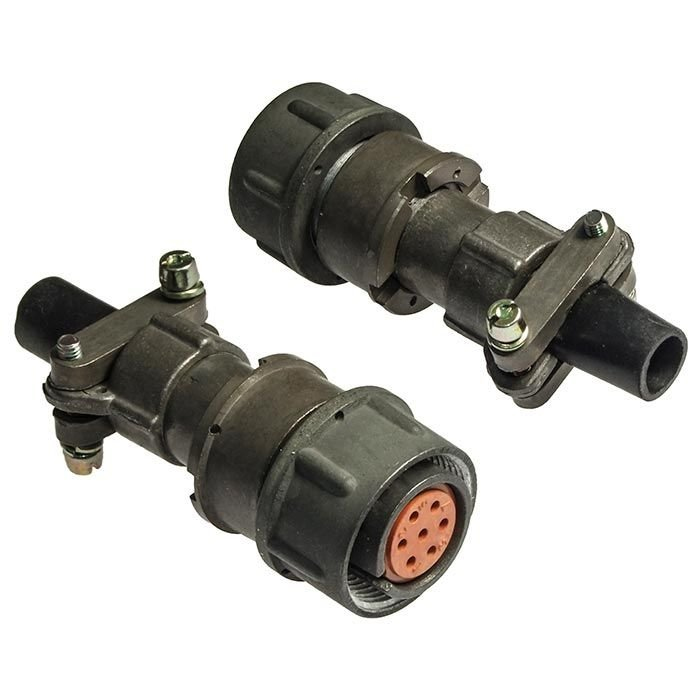

2РМТ18КУЭ7Ш1В1В «5» производства «Элекон» — это цилиндрический низкочастотный разъем серии 2РМТ, предназначен для внутреннего объемного монтажа в электрических цепях постоянного и переменного тока частотой до нескольких мегагерц. Ниже кратко описаны его основные технические и конструктивные особенности.

Разъем серии 2РМТ используется для соединения кабельных и приборных линий в радиоэлектронной аппаратуре, системах автоматики и промышленной технике. Исполнение всеклиматическое и рассчитано на работу в широком диапазоне температур, что делает его пригодным для оборудования, работающего в жестких климатических условиях.

• Серия: 2РМТ, типоразмер корпуса 18 (диаметр около 18 мм по корпусу).

• Число контактов: до 7 (в зависимости от конкретной схемы расположения).

• Монтаж: объемный, пайка на кабель или провод, исполнение кабельной вилки.

• Корпус и изолятор: металлический корпус, карболитовый изолятор контактов.

• Сочленение: резьбовое, одношпоночное, с механической поляризацией для предотвращения ошибочного включения.

• Максимальное рабочее напряжение: до 700 В постоянного или переменного тока.

• Рабочий ток на контакт: от 4 А до 36 А в зависимости от сечения и конструкции вывода.

• Соединитель рассчитан на многократное сочленение (порядка 500 циклов), что типично для серии 2РМТ.

Разъем работает в диапазоне примерно от −60 °C до +100 °C, что соответствует всеклиматическому исполнению по отечественным техническим условиям (ГЕ0.364.126ТУ и др.). Подходит для монтажа внутри аппаратуры, не требует герметизации, но при необходимости допускает использование экрана и экранированных кабелей.

Буква «5» в обозначении обычно указывает приемку по системе контроля качества (например, приемка ОТК/«5»), что говорит о том, что изделие прошло входной контроль и соответствует заданным требованиям технических условий. Соединитель выпускался и эксплуатируется в разных годах, в том числе в современных партиях, при сохранении исходной конструкции и схемы.
