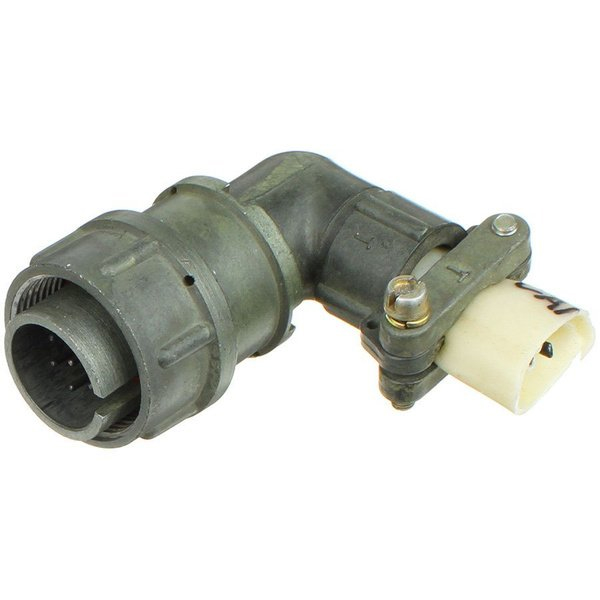

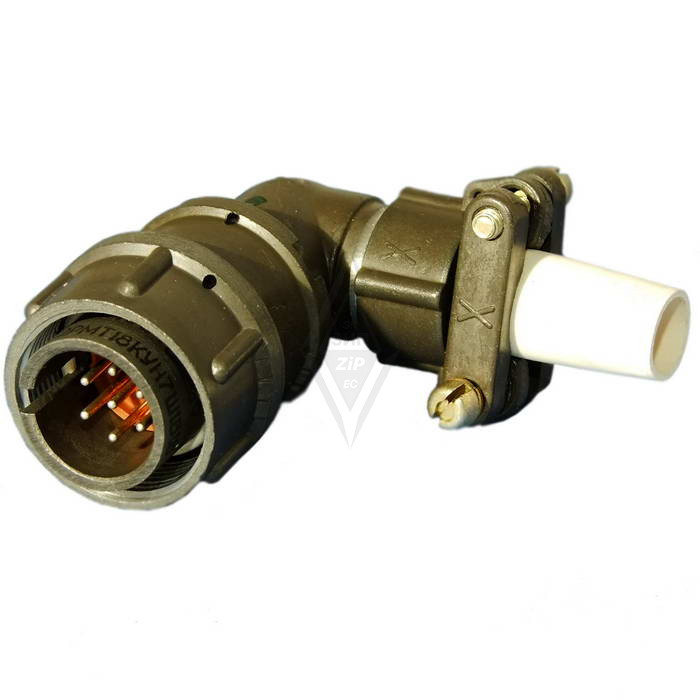

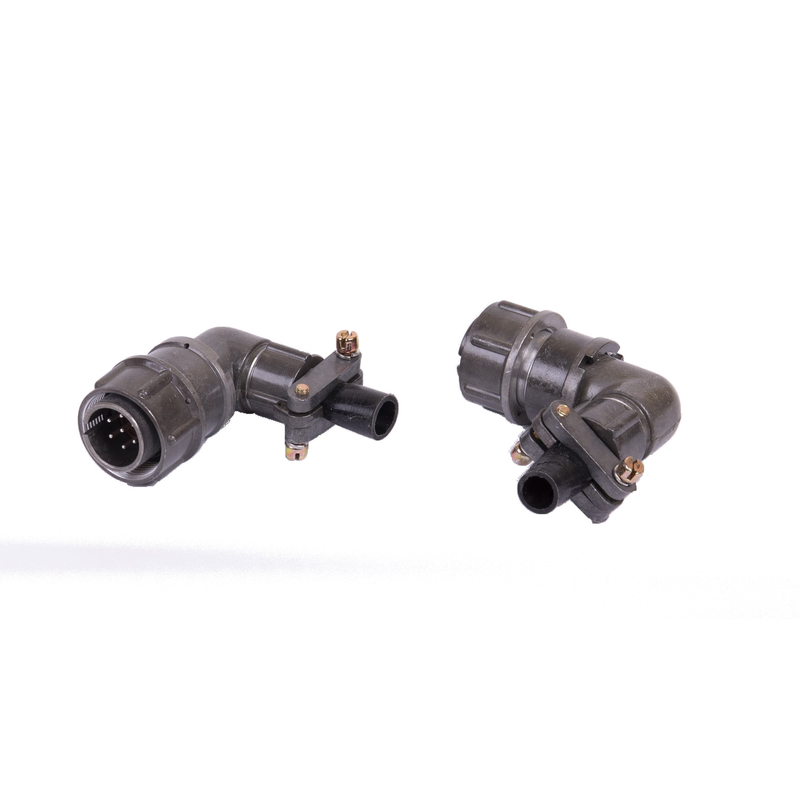

Соединитель 2РМТ18КУН7Ш1В1В — это низкочастотный цилиндрический разъём вилка кабельная, разработанный по советским/российским стандартам на электроразъёмы серии 2РМ (2РМТ).

Назначение и применение

Он предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц в различных радиоэлектронных и промышленных устройствах. Чаще всего используется в промышленной аппаратуре, приборах автоматики и связи, где требуется надёжное механически прочное соединение с резьбовой фиксацией.

Конструктивные особенности

• Исполнение: вилка кабельная с угловым или прямым патрубком (в зависимости от конкретного варианта исполнения), негерметичный соединитель.

• Количество контактов: 7 контактов, извлекаемого типа диаметром около 1,0 мм.

• Монтаж контактов: пайка (объёмный монтаж), что типично для кабельных разъёмов серии 2РМ/2РМТ.

Электрические параметры

• Классическое рабочее напряжение: до 560 В переменного и постоянного тока.

• Допустимый ток: примерно до 7 А на один контакт, суммарно до порядка 40 А на весь разъём, что характерно для 7‑контактных вариантов 2РМТ.

• Сопротивление изоляции: не менее нескольких тысяч мегаом, обычно 5000 МОм и выше, что обеспечивает хорошую электрическую изоляцию между контактами.

Условия эксплуатации

• Температурный диапазон работы: примерно от −60 до +100 °C, что позволяет использовать разъём в условиях тропического и холодного климата.

• Сочленения: резьбовое сочленение с гайкой, рассчитано обычно на не менее 500 сочленений‑расчленений, что обеспечивает многократную коммутацию без заметного износа.

• Надёжность: заявленный срок сохраняемости и минимальная наработка — порядка 1000–5000 часов работы и 15–25 лет хранения (в зависимости от конкретного технического описания производителя).
