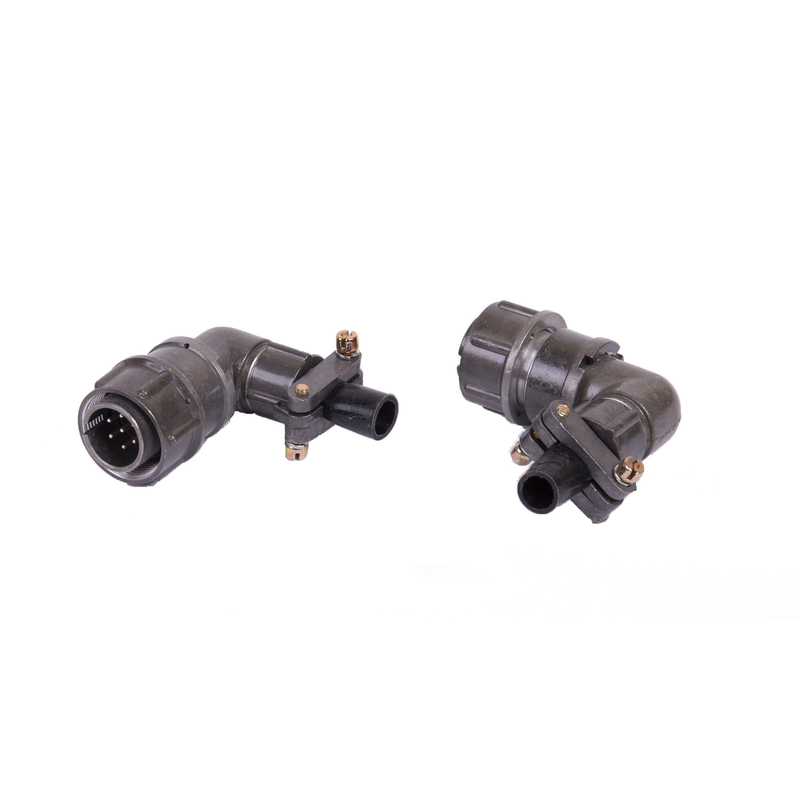

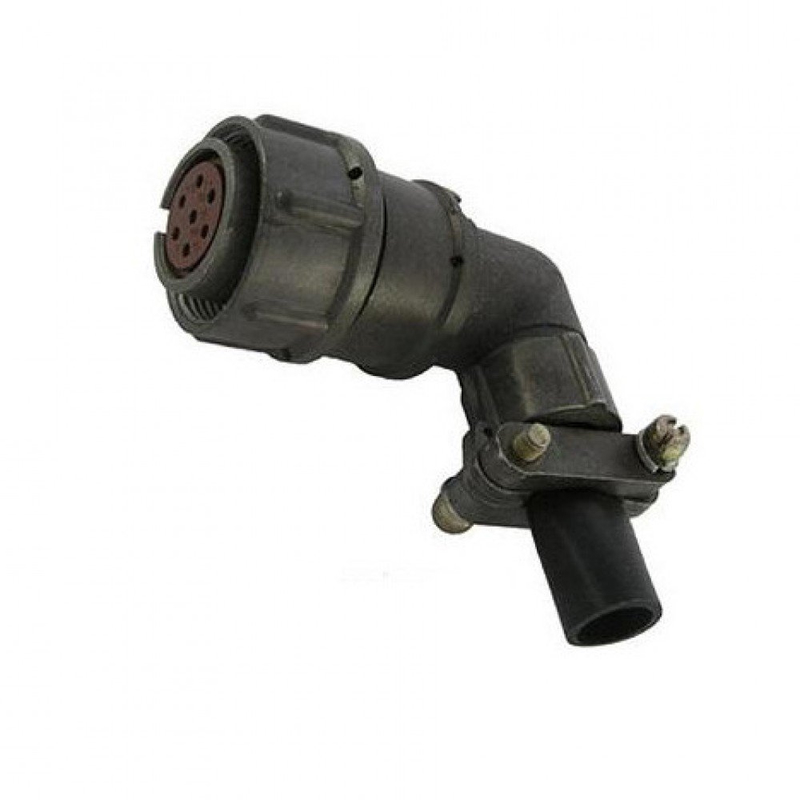

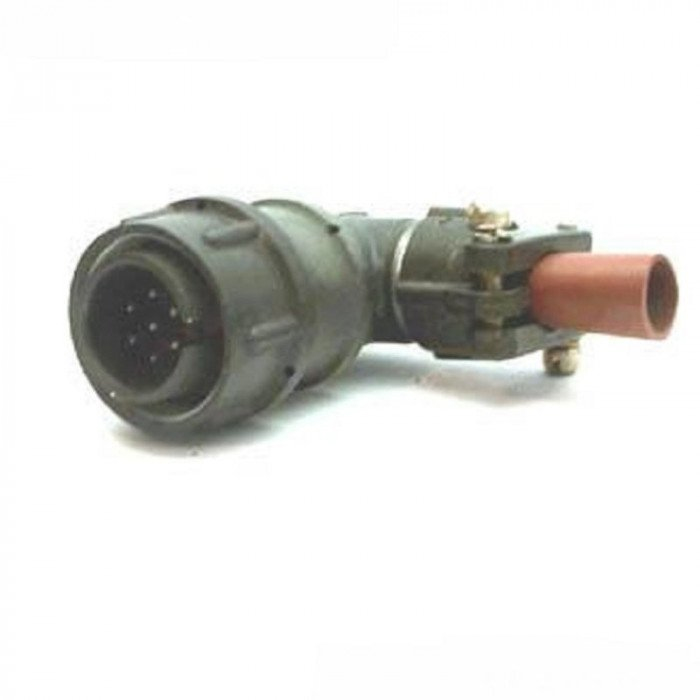

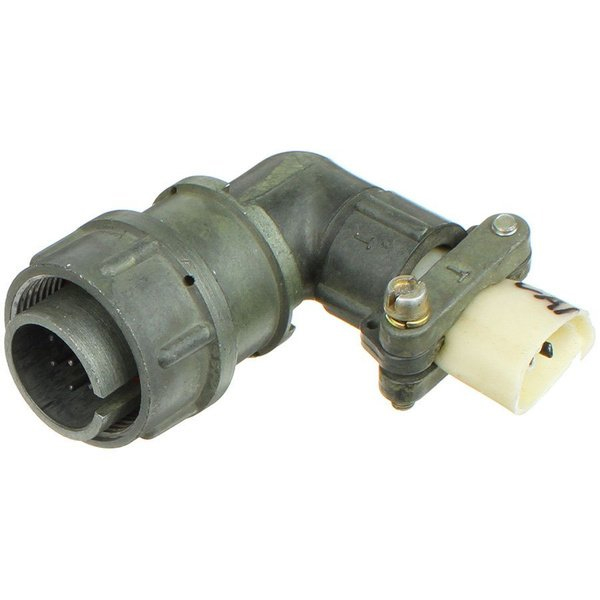

Разъем2РМТ18КУН7Ш1В1В «Элекон» (5) — это негерметичная кабельная вилка цилиндрической серии 2РМТ, предназначенная для межблочного соединения в электрических цепях постоянного и переменного тока. Ниже — основные технические и эксплуатационные особенности, без указания цен.

• 2РМТ — серия цилиндрических низкочастотных разъемов (межблочный, резьбовое сочленение).

• 18 — посадочный диаметр корпуса (приблизительно 18 мм).

• КУН — вилка кабельная, негерметичная, с прямым извлекаемым контактом.

• 7 — число контактов в разъеме.

• Ш1В1В — исполнение: теплостойкость до+100 °C , всеклиматическое исполнениеВ2.1 , контакты с серебряным покрытием, кабельный монтаж.

• 5 — вид приемки (категория контроля качества, обычно соответствует ОТК / ВП‑ПЗ).

• Корпус — металлический, изолятор — карболит; тип монтажа —объемный, пайка на кабель (прямые контакты под кабельные жилы).

• Сочленение с розеткой —резьбовое , количество сочленений‑расчленений — порядка500 циклов.

• Габариты: диаметр корпуса около25 мм , высота корпуса — примерно58 мм , цвет корпуса серый, изолятор коричневый.

• Максимальноерабочее напряжение — до560 В (постоянный и переменный ток частотой до 3 МГц).

• Рабочий ток — до7 А на контакт (Ø 1 мм), суммарный ток разъема — до40 А.

• Сопротивление контактов — не более5 мОм , сопротивление изоляции — не менее5000 МОм , емкость между контактами — не более6 пФ.

• Рабочий диапазон температур — приблизительно−60 … +100 °C , что соответствует теплостойкости «1» и всеклиматическому исполнению В2.1.

• Минимальнаянаработка — порядка1000 часов , число сочленений — около500 циклов.

• Разъем рассчитан на работу в условиях вибраций, многократных ударов и линейных ускорений (до значений порядка десятков g и тысяч м/с² в зависимости от режима), а также повышенного уровня звукового давления.

Разъем2РМТ18КУН7Ш1В1В (5) применяется в стационарной и подвижной аппаратуре, измерительных приборах, промышленной автоматике и других устройствах, где требуетсянадежное, экранированное межблочное соединение при относительно высоких токах и напряжениях. В сочетании с соответствующей розеткой (например, 2РМТ18КПН‑ или 2РМТ18Б‑серии) образует комплект низкочастотного соединителя, отвечающий требованиям ГЕ0.364.126ТУ и общим стандартам серии 2РМТ.
