Соединитель 2РМТ22Б10Ш1В1 представляет собой цилиндрический низкочастотный негерметичный разъём, предназначенный для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц. Он может выдерживать напряжение до 700 В, в зависимости от типа номинала.

Основные характеристики:

• Тип соединителя : Низкочастотный, тропикоустойчивый.

• Климатическое исполнение : Всеклиматическое.

• Вид корпуса : Блочный (приборный).

• Количество контактов : 10.

• Тип контактов : Штырь.

• Покрытие контактов : Серебро.

• Способ монтажа : Пайка или на панель.

• Рабочая температура : От -60 до +100°C.

• Сопротивление изолятора : Не менее 1000 МОм.

• Максимальный ток на контакт : Не более 7 А.

• Сочленение : Резьбовое.

Применение:

Соединители 2РМТ используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры, как специального, так и общего назначения. Они подходят для монтажа с экранированными или неэкранированными кабелями и проводами.

Конструкция:

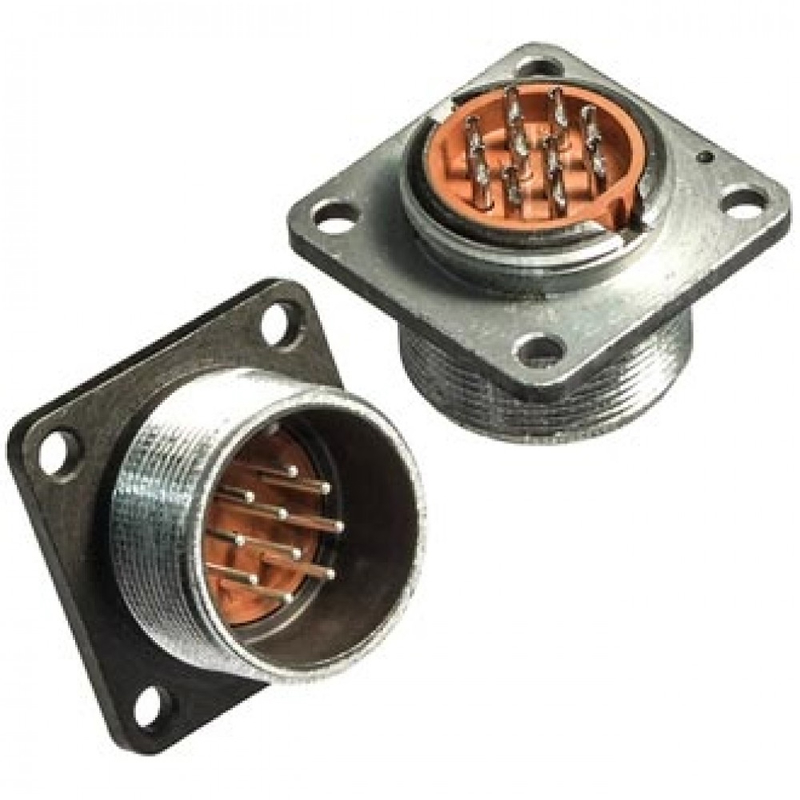

Соединители состоят из двух частей: вилки и розетки. вилки и розетки могут быть как приборными (блочными), так и кабельными. Приборная часть может изготавливаться без патрубков или с прямыми патрубками.

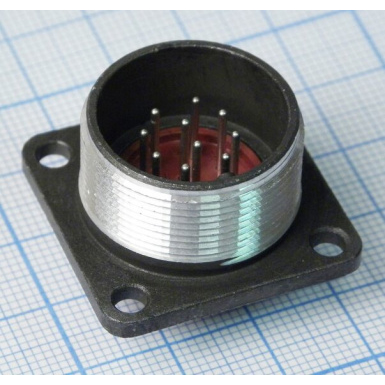

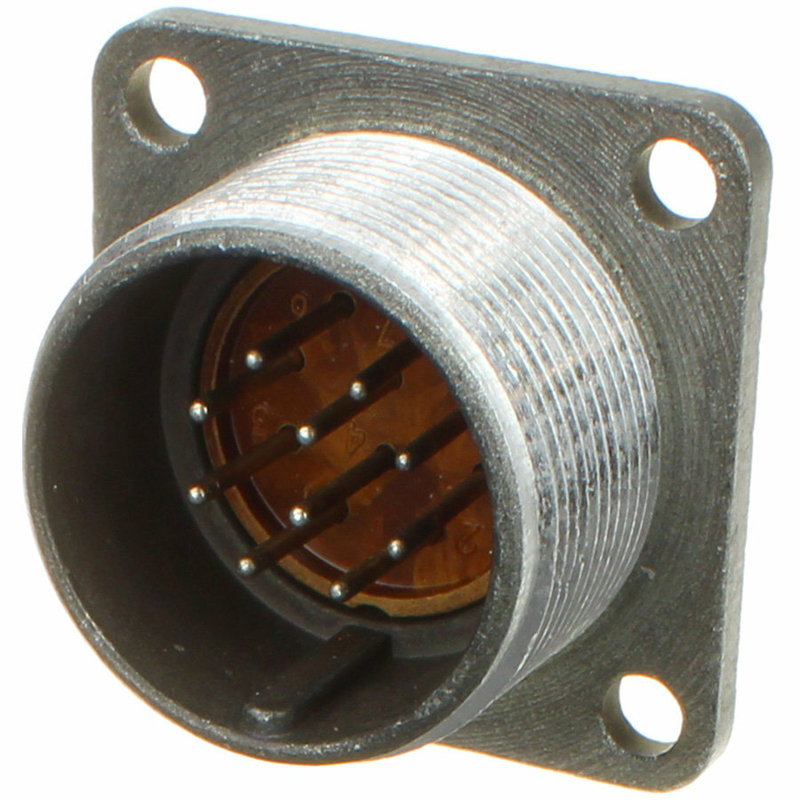

2РМТ22Б10Ш1В1 — это блочная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она состоит из 10 контактов диаметром 1 мм и имеет серебряное покрытие, что обеспечивает хорошую электрическую проводимость. вилка используется для внутреннего объемного монтажа и может работать в широком диапазоне температур от -60°C до +100°C.

Технические характеристики

• Тип соединителя : 2РМТ — тип соединителя.

• Размер корпуса : 22 — условный размер корпуса.

• Тип корпуса : Б — блочный (приборный) тип корпуса.

• Количество контактов : 10.

• Тип части соединителя : Ш — вилка.

• Диаметр контактов : Все контакты диаметром 1 мм.

• Покрытие контактов : В — серебряное покрытие.

• Теплостойкость : +100°C.

Электрические характеристики :

• Токовая нагрузка на одиночный контакт : 7 А.

• Максимальная суммарная нагрузка на соединитель : 58 А.

• Максимальное рабочее напряжение : 560 В (до 700 В в некоторых исполнениях).

• Максимальное испытательное напряжение : 1850 В.

• Сопротивление контактов : Не более 5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

Механические характеристики :

• Усилие расчленения : Не более 117,7 Н (12 кгс).

• Усилие расчленения гнезд с контрольным штырем-калибром : 0,5 Н (0,05 кгс).

• Линейное ускорение : 2000 м/с?.

Условия эксплуатации :

• Температура : От -60°C до +100°C.

• Влажность : До 98% при +35°C.

• Вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Климатическое исполнение : Всеклиматическое (В2.1) или УХЛ2.1 по ГОСТ 15150-69.

вилка 2РМТ22Б10Ш1В1 предназначена для использования в различных условиях, включая влажное тепло, иней, росу, соляной морской туман, солнечное излучение и воздействие озона. Она также устойчива к плесневым грибам.
