Описание

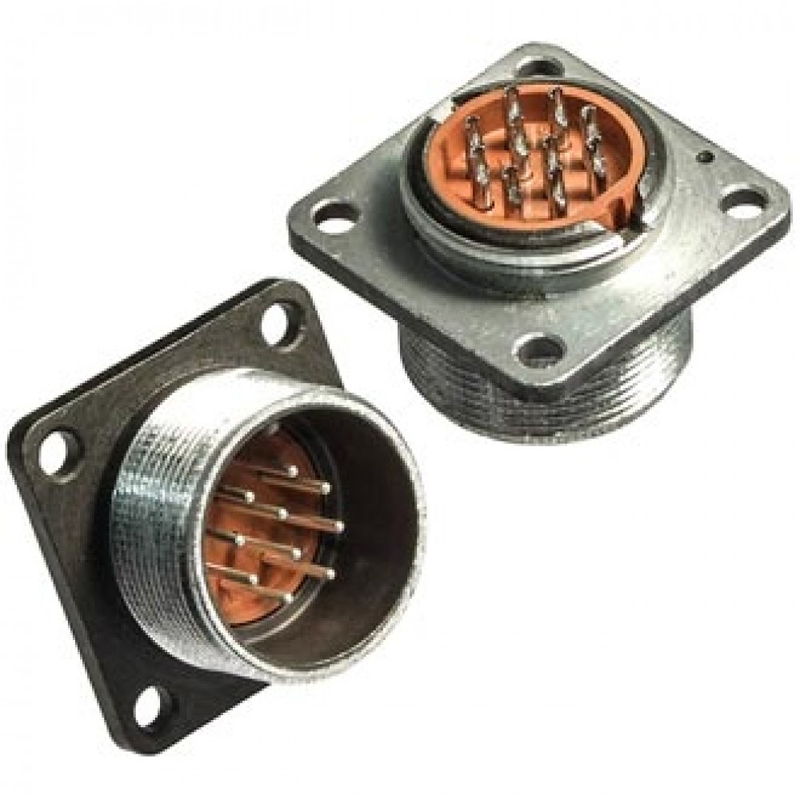

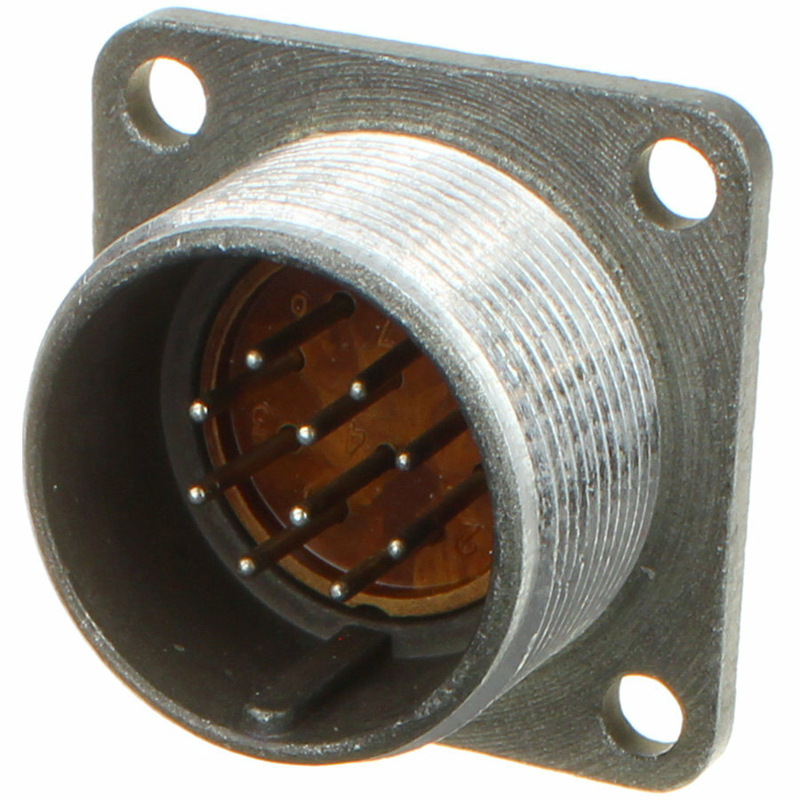

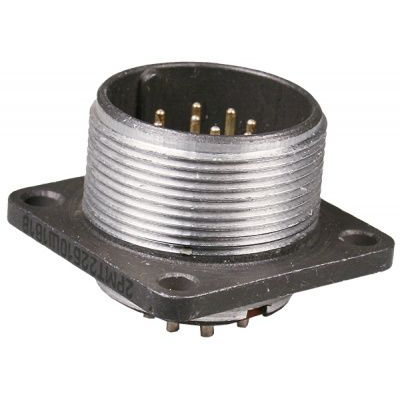

Разъём2РМТ22Б10Ш1В1В «Элекон» — это10‑контактная негерметичная вилка серии 2РМТ всеклиматического исполнения , обычно выполняется вблочном (приборном) корпусе и применяется для соединения низкочастотных цепей в радиоэлектронной аппаратуре.
Серия и тип: цилиндрический низкочастотный разъём 2РМТ, всеклиматическое исполнение В2.1.
Исполнение корпуса: приборная вилка блочного типа, посадочный диаметр корпуса 22 мм, без патрубка.
Материалы: корпус — алюминиевый сплав А‑22 с оксидированным покрытием, изолятор — карболит, контакты из латуни ЛС59‑1 с серебряным покрытием.
Контакты: 10 штырьковых контакт‑элементов Ø 1 мм, извлекаемые, круглой формы, сопротивление контакта не более 5 мОм.
Рабочее напряжение: до 560 В постоянного или переменного тока (частотой до нескольких МГц).
Ток: до 7 А на один контакт, до 58 А на весь разъём (при соответствующем подключении).
Изоляция: сопротивление изоляции не менее 1000 МОм, электрическая прочность изоляции около 1850 В в течение 1 мин.
Климатика: рабочий диапазон температур примерно от–60 до +100 °C , при относительной влажности до 98% при +25 °C, всеклиматическое исполнение В2.1.
Теплостойкость: до 100 °C, длительная наработка при максимальной температуре контакта 80 °C — порядка 175 000 часов.
Механические нагрузки: выдерживает синусоидальную вибрацию до 50 g, многократные удары до 100 g и одиночные удары до 500 g.
Ресурс: не менее 500 циклов сочленения‑расчленения, срок хранения порядка 15 лет.
Монтаж вилки: на панель/панельный щит, с резьбовой накидной гайкой M24×1 мм, без патрубка и уплотнительной втулки (негерметичное исполнение).
Электрический монтаж: провода подключаются пайкой к контактам, сечение провода обычно до 0,5 мм² на контакт.
Сочленяемость: разъём работает в паре с соответствующимигнёздами‑ответными частями серии 2РМТ (чаще кабельными или приборными розетками того же типоразмера).
Доставка
Доставка по России может осуществляться любой транспортной компанией по вашему выбору.
Вся продукция сертифицирована и тщательно проверяется перед отправкой.
Комплектацию уточняйте у менеджеров. Как правило, это товар, гарантийный талон, сертификат на изделие, паспорт изделия.
