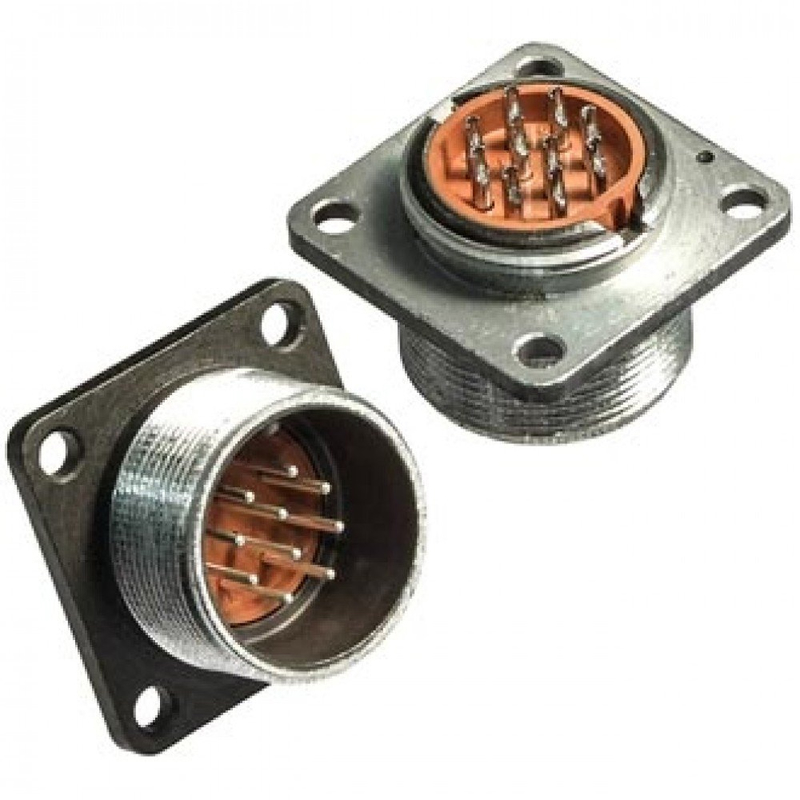

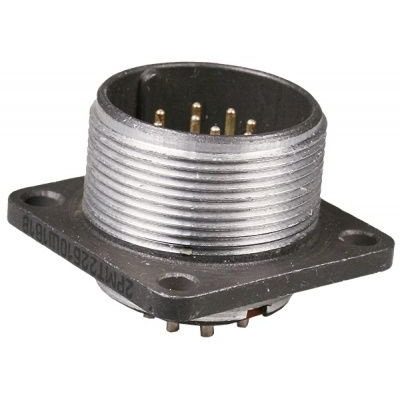

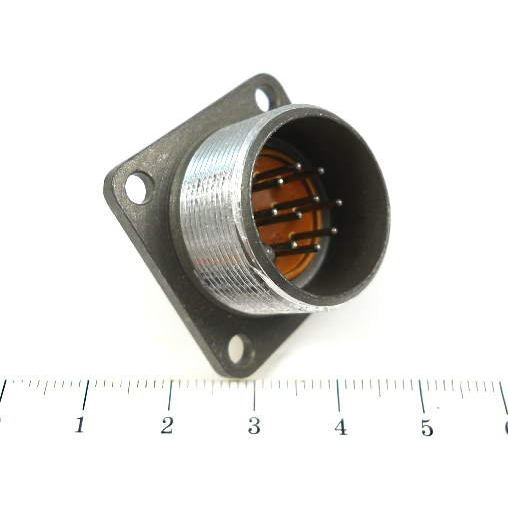

2РМТ22Б10Ш1В1В — это цилиндрический низкочастотный соединитель российского производства (завод «Элекон»), выполненный по ТУ АШДК.434410.062, с обозначением «приемка ОТК» (вид контроля).

Разъем выполнен в видевилки блочной (блочная) без патрубка, с корпусом из алюминиевого сплава А‑22 с покрытием оксидирования, окрашенного в серый цвет; изолятор — карболит, контакты — штыревые, круглого сечения.

• Условный размер корпуса —22 (серия 2РМТ), количество контактов —10 , диаметр каждого контакта —1 мм , материал контактов — латунь ЛС59‑1 с покрытием серебром (Ag).

• Монтаж —на панель , механическая фиксация резьбовым соединением (накидная гайка с резьбой M24×1 мм), расстояние между монтажными отверстиями — около 23 мм, диаметр отверстия — примерно 3,4 мм.

Разъем предназначен для работы в цепях постоянного и переменного тока (частотой до примерно 3 МГц) с рабочим напряжением до560 В и максимальным током на контакт до7 А (для контактов Ø 1 мм).

• Сопротивление контакта — не более5 мОм , сопротивление изоляции — не менее1000 МОм , электрическая прочность изоляции — около1850 В.

Климатическое исполнение разъема —В2.1 , рабочий диапазон температур — примерноот –60 до +100 °C при высокой влажности и изменении давления в широких пределах.

• Разъем рассчитан на500 циклов сочленения/расчленения, механические удары и вибрации с ускорениями до100 g (многократные) и до500 g (одиночные), а также на длительный ресурс (тысячи часов наработки при соблюдении температурных режимов).

2РМТ22Б10Ш1В1В применяется в промышленной и военной радиоэлектронике, приборах и блоках, где требуется надежное тропико‑ и виброустойчивое соединение без герметизации (разъем не герметичный).
«Приемка ОТК» означает, что изделие прошло входной контроль завода‑производителя и соответствует заданным техническим требованиям по ТУ, что важно при выборе компонентов для ответственных объектов.
