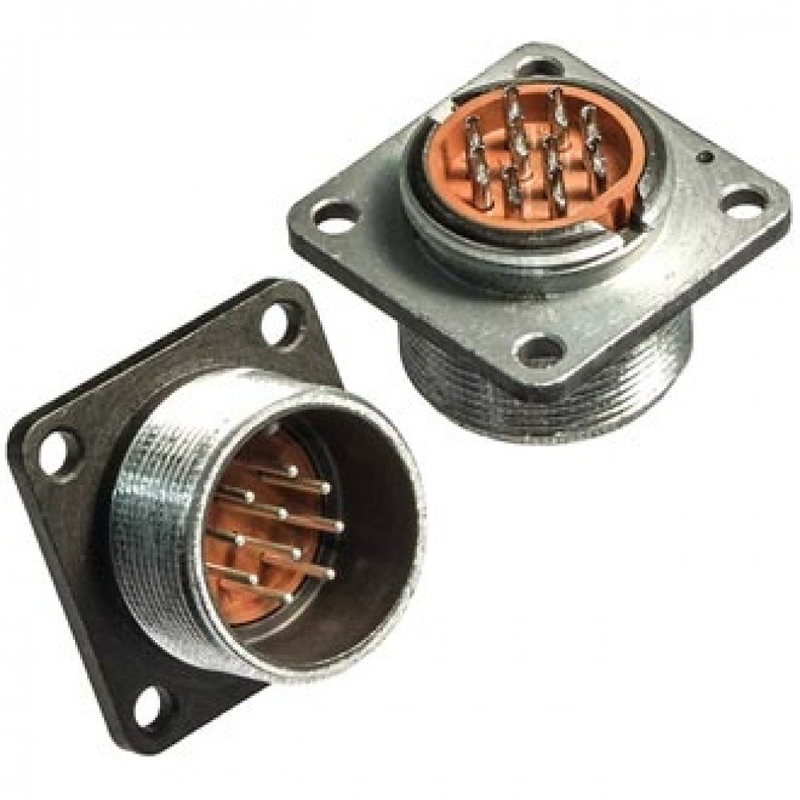

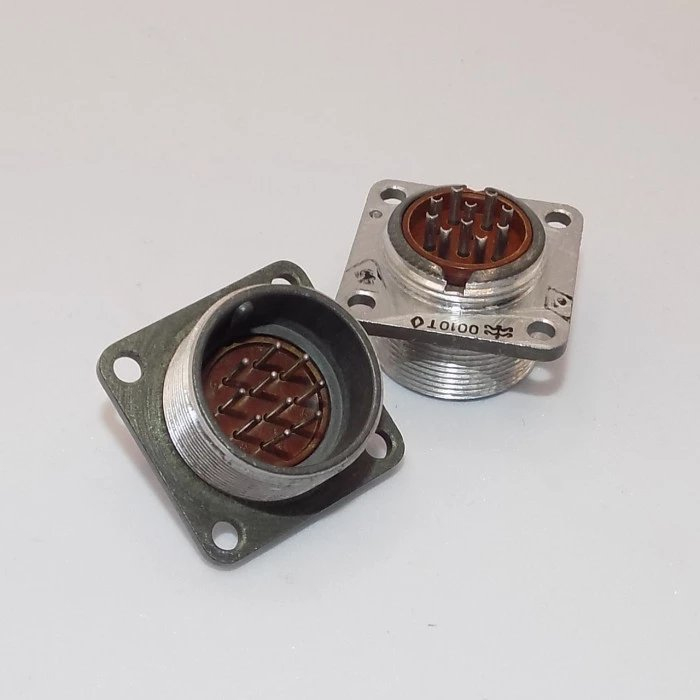

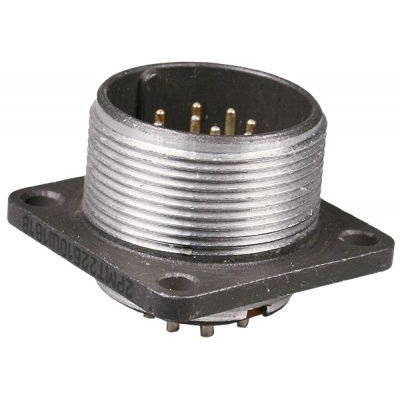

2РМТ22Б10Ш1В1В Вилка блочная

Разъём 2РМТ22Б10Ш1В1В — это10‑контактная негерметичная вилка‑блочная серии 2РМТ, предназначенная для внутреннего объёмного монтажа в различных устройствах специального и общего назначения.

Основные характеристики

• Тип:цилиндрический низкочастотный соединитель с резьбовой фиксацией (венчик‑гайка), тропико‑ и виброустойчивый.

• Контакты:10 извлекаемых контактов диаметром 1,0 мм , материал контактов — серебро или золото/серебро, с нанесением покрытия для снижения переходного сопротивления.

• Электрические параметры: рабочий ток до7 А на один контакт , общий ток на соединитель до~58 А , напряжение постоянного и переменного тока до560 В частотой до3 МГц.

Конструкция и монтаж

• Корпус:блочный (приборный) , без патрубка, для монтажа заподлицо на плоскость панели или в стенку блока. Посадочный диаметр корпуса —22 мм.

• Фиксация:резьбовое сочленение с розеткой,одношпоночная поляризация (шпонка на корпусе), исключающая неправильную сборку.

• Масса и габариты: примерно15–16 г при габаритных размерах порядка30×30×25 мм (точные значения зависят от конкретного исполнения по ТУ).

Условия эксплуатации

• Климатика: соединитель рассчитан натропико‑ и виброустойчивую эксплуатацию , допускает работу в широком диапазоне температур (обычно до+100 °C для серии 2РМТ‑Б без герметизации).

• Вибрация: выдерживает синусоидальную вибрацию в диапазоне1…5000 Гц с повышенным ускорением (до сотен м/с²), что характерно для бортовых и наземных специальных устройств.

Применение и совместимость

Используется длясоединения проводов, кабелей, узлов и блоков в аппаратуре связи, управления, измерений и другом оборудование, где требуется надёжный, виброустойчивый разъём с резьбовой фиксацией и 10‑контактной схемой. Разъём 2РМТ22Б10Ш1В1В, как правило, паруется ссоответствующей розеткой 2РМТ22Б10Г… (гнездо‑блочное) по единому ТУ‑ряду.
