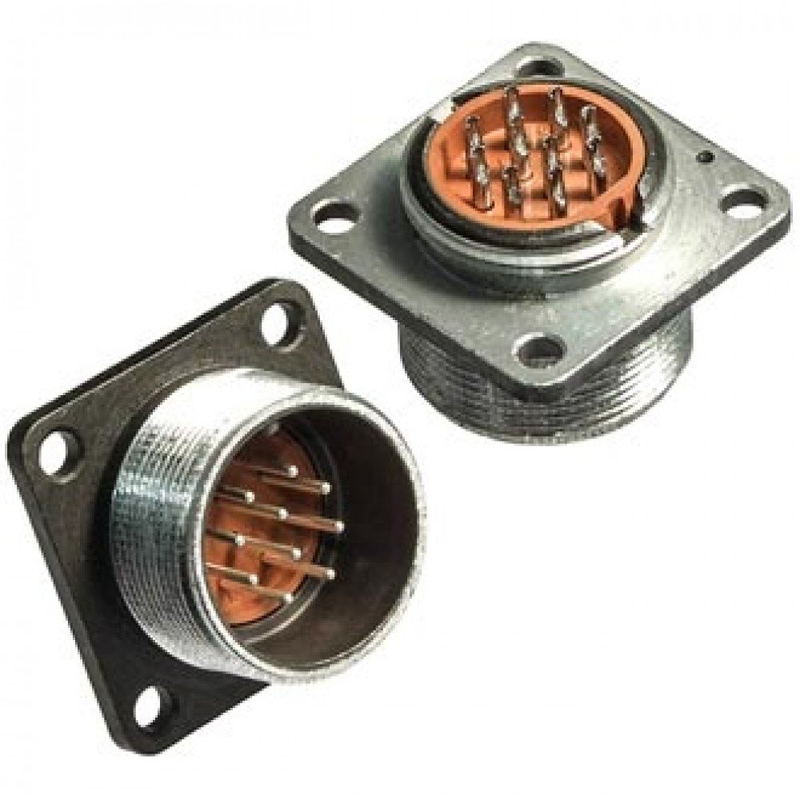

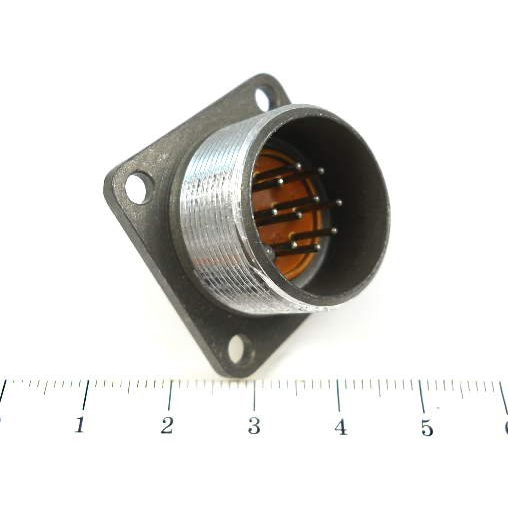

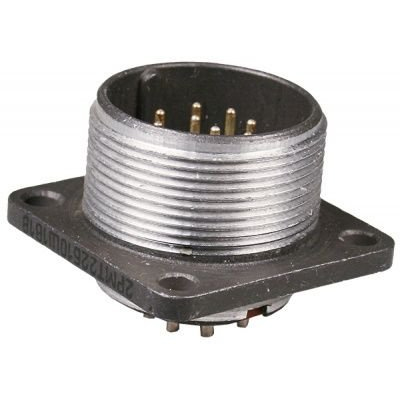

Разъём2РМТ22Б10Ш1В1В, вилка Элекон «ОТК» — это цилиндрический низкочастотный соединительный блочный разъём серии2РМТ , выполненный в корпусе условного размера22 , с10 штыревыми контактами Ø1 мм , предназначен для работы в электрических цепях постоянного и переменного тока.

• Разъём предназначен для передачи питания и сигнальных цепей в радиоэлектронной аппаратуре, в том числе в приборах с жёсткими требованиями к стойкости к вибрации и климатическим воздействиям.

• Корпус —алюминиевый сплав А‑22 , оксидированный, цвет серый; изолятор —карболит , цвет коричневый.

• Форма корпуса —блочная , панельная, с механическим креплением на панель и электрическим монтажом способомпайки.

• Количество контактов — 10 , тип контактов —штырь круглой формы , диаметр1 мм , материал —латунь ЛС59‑1 с серебряным покрытием.

• Максимальныйток на один контакт — до7 А , суммарный рабочий ток на разъём — дооколо 58 А (в зависимости от условий охлаждения и распределения нагрузки).

• Рабочее напряжение — до560 В , испытательное напряжение на изоляцию — около1850 В переменного тока.

• Климатическое исполнение —В2.1 , рабочий диапазон температурот −60 до +100 °C , относительная влажность до98% при +25 °C.

• Разъём рассчитан надо 500 сочленений/расчленений , ресурс при нормальном использовании и температуре контакта до 80 °C —более 170 тыс. часов.

• Устойчив к вибрациям (синусоидальной вибрации до 50 g в диапазоне 1–5000 Гц) и механическим ударам (до 100 g многократно и до 500 g однократно).

• Обозначение2РМТ22Б10Ш1В1В расшифровывается как:

  • 2РМТ — серия цилиндрических низкочастотных разъёмов;

  • 22 — условный размер корпуса;

  • Б — приборный блочный корпус;

  • 10 — 10 контактов;

  • Ш1 — штыревые контакты;

  • В1 — исполнение по ТУ АШДК.434410.062ТУ;

  • В — цвет / исполнение корпуса‑изолятора.

• Вилка выпускается с приёмкойОТК («1» — ОТК) по отечественным техническим условиям, поставляется в герметичной (упакованной) форме, без дополнительного паспорта‑этикетки.
