Описание

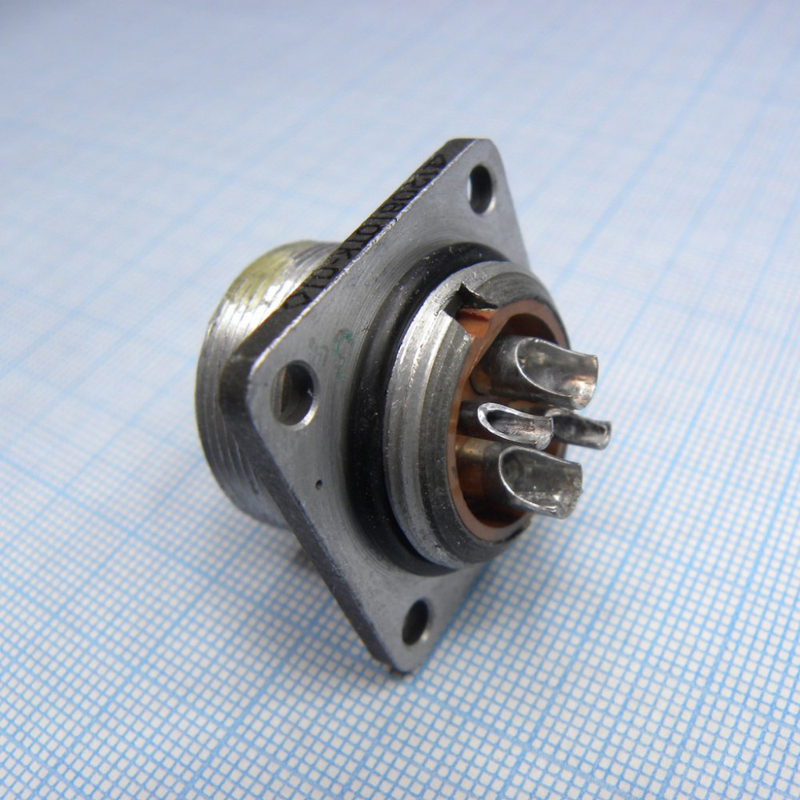

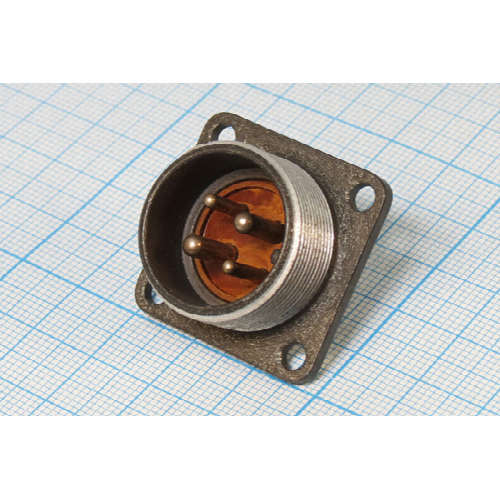

2РМТ22Б4Ш3В1В
Соединитель 2РМТ22Б4Ш3В1В представляет собой электрический низкочастотный цилиндрический разъем, который используется в радиоэлектронной и радиотехнической аппаратуре. Он предназначен для соединения и разъединения электрических цепей в различных устройствах.
Соединитель 2РМТ22Б4Ш3В1В используется в различных областях, включая электронику и радиотехнику, благодаря своей надежности и устойчивости к неблагоприятным климатическим условиям.
Основные характеристики
- Тип соединителя : 2РМТ (негерметичный, тропикоустойчивый).
- Количество контактов : 4.
- Рабочее напряжение : до 560 В (максимальное - 700 В).
- Максимальная токовая нагрузка :
- Для контактов диаметром 2 мм: до 18 А.
- Для контактов диаметром 3 мм: до 32 А.
- Общая токовая нагрузка на соединитель: до 80 А.
- Температурный диапазон : от -60 °C до +100 °C.
- Материалы :
- Корпус: алюминиевый сплав.
- Изолятор: карболит.
- Покрытие контактов: серебро.
Конструкция и применение
Разъем имеет резьбовое соединение и используется в условиях, где требуется высокая надежность и устойчивость к внешним воздействиям. Он может работать в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц.Структура обозначения
Обозначение 2РМТ22Б4Ш3В1В расшифровывается следующим образом:- 2РМТ – тип соединителя.
- 22 – условный размер корпуса (посадочный диаметр).
- Б – вид корпуса (блочный).
- 4 – количество контактов.
- Ш – часть соединителя вилка .
- 3 – сочетание контактов по диаметрам (2 мм и 3 мм).
- В – вид покрытия контактов (серебро).
- 1 – максимально допустимая температура окружающей среды (100 °C).
- В – всеклиматическое исполнение.
Технические параметры
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 560 В |
| Максимальная токовая нагрузка на контакт | 18 А (2 мм), 32 А (3 мм) |
| Общая токовая нагрузка на соединитель | до 80 А |
| Температура окружающей среды | от -60 °C до +100 °C |
| Сопротивление изоляции | не менее 1000 МОм |
| Устойчивость к вибрации | диапазон частот от 1 до 5000 Гц |
Доставка
Доставка по России может осуществляться любой транспортной компанией по вашему выбору.
Вся продукция сертифицирована и тщательно проверяется перед отправкой.
Комплектацию уточняйте у менеджеров. Как правило, это товар, гарантийный талон, сертификат на изделие, паспорт изделия.
