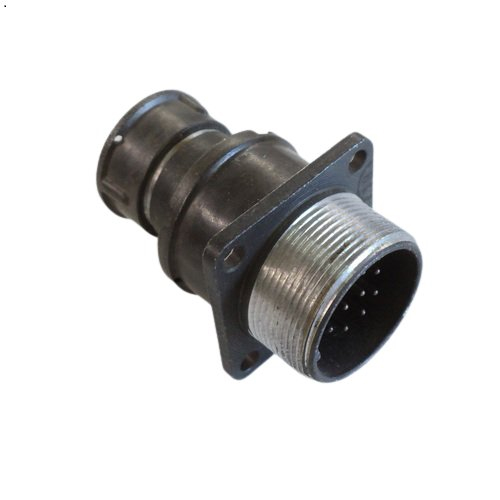

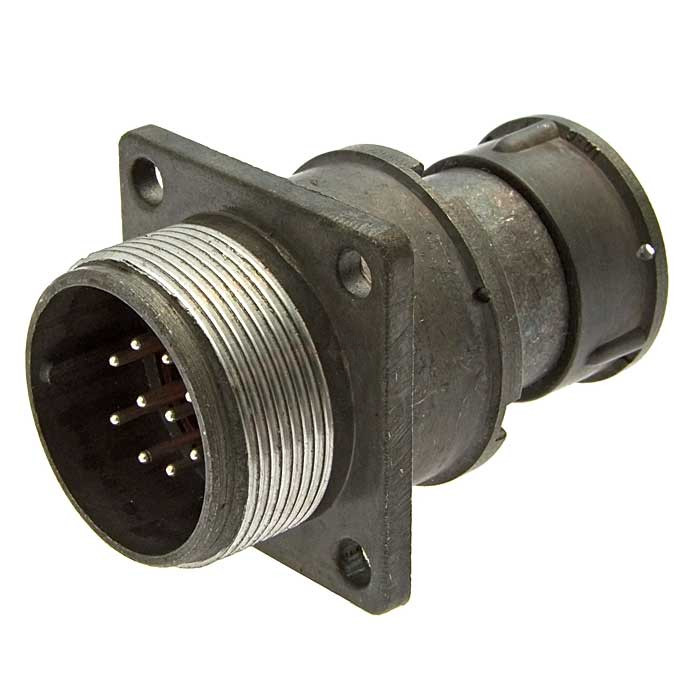

Соединитель 2РМТ22БПЭ10Ш1В1В производства Элекон — это цилиндрический негерметичный разъем серии 2РМТ, рассчитанный на работу в электрических цепях постоянного и переменного тока, в том числе на частотах до нескольких мегагерц.

• 2РМТ — тип соединителя: цилиндрический негерметичный, рассчитанный на многократное сочленение‑расчленение.

• 22 — посадочный диаметр корпуса, около 22 мм по стандарту.

• Б — вид корпуса «блочный» (чаще используется в блочном монтаже на плату или панель).

• П — патрубок «прямой».

• Э — крышка‑гайка предназначена для экранированного кабеля, обеспечивает экранонепроницаемость соединения.

• 10 — общее количество контактов в разъеме.

• Ш1 — одношпоночная поляризация корпусов, исключает неправильное включение.

• В1В — контакты диаметром 1,0 мм, все контакты одного диаметра, с серебряным покрытием и всеклиматическим исполнением.

Разъем рассчитан на рабочее напряжение до примерно 560–700 В (в зависимости от конкретного исполнения и условий эксплуатации). На один контакт допускается ток порядка нескольких ампер (обычно в диапазоне 4–8 А для контакта Ø1,0 мм), а суммарный ток на весь соединитель может достигать десятков ампер.

Сопротивление контакта при диаметре 1,0 мм, как правило, не превышает 5 мОм, сопротивление изоляции — не менее нескольких тысяч МОм. Электрическая прочность изоляции обеспечивает выдерживание испытательных напряжений порядка 1800–2300 В переменного тока в нормальных условиях.

Рабочий диапазон температур окружающей среды обычно составляет от–60 °C до +100 °C , что соответствует всеклиматическому исполнению. Разъем устойчив к вибрациям, ударным нагрузкам и многократным сочленениям‑расчленениям (до нескольких сотен циклов), а срок сохраняемости и наработка исчисляются годами и тысячами часов.

Конструктивно соединитель состоит из корпуса, изолятора и контактов; при сочленении обеспечиваются пылезащита контактов и надежное соединение экранированного кабеля. 2РМТ22БПЭ10Ш1В1В Элекон типично применяется в блочной аппаратуре, промышленных устройствах и системах связи, где требуется надежное соединение 10‑проводного экранированного кабеля с возможностью многократного разъема.
