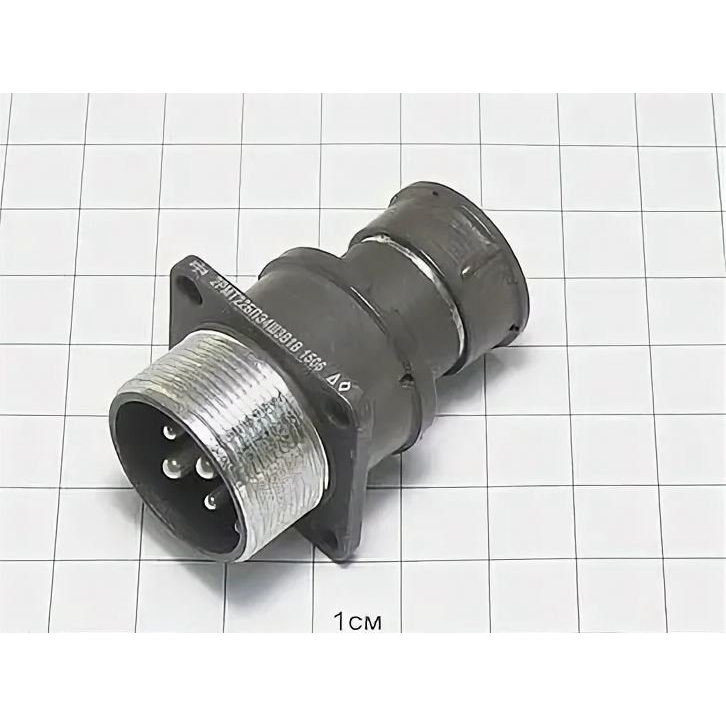

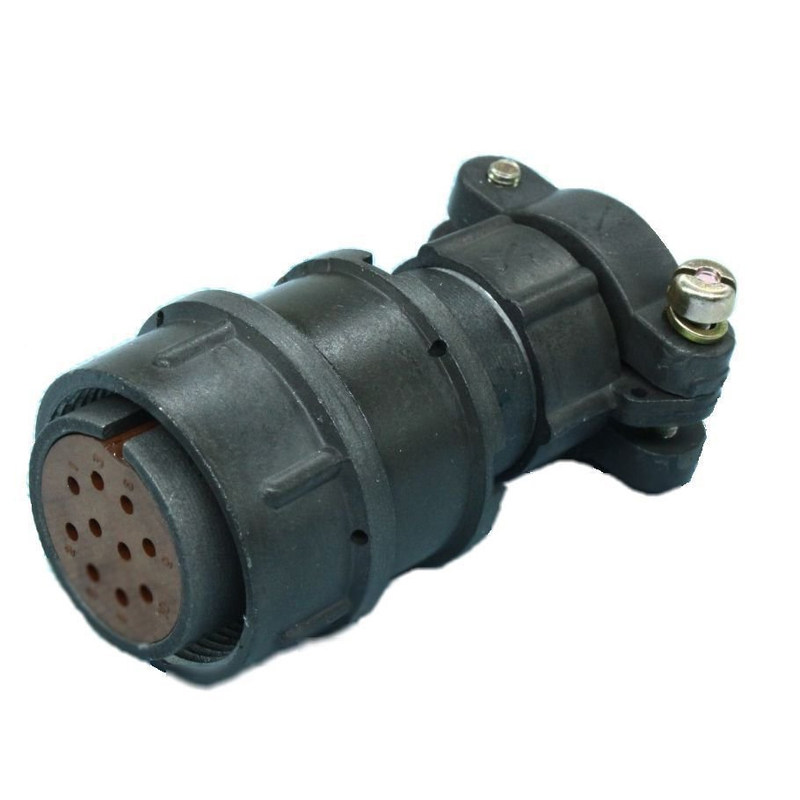

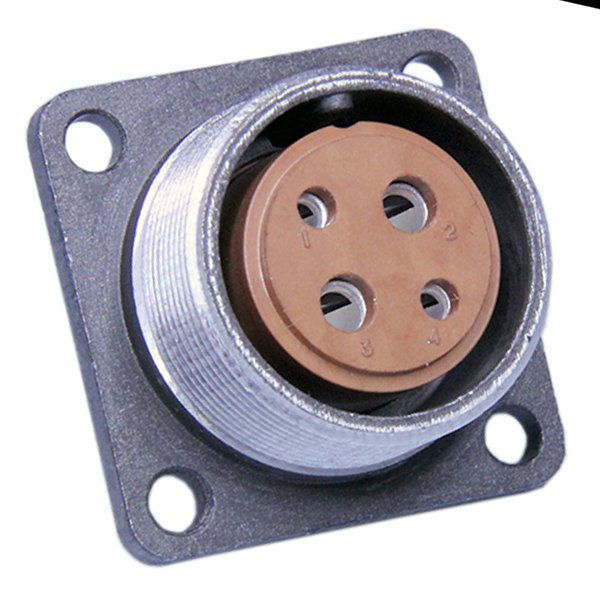

Разъём 2РМТ22БПЭ4Г3В1В Элекон — это розетка из серии низкочастотных цилиндрических соединителей 2РМТ, предназначенная для монтажа на кабель и работы в цепях постоянного и переменного тока с частотой до нескольких мегагерц.

Основное назначение и конструкция

• Разъём относится к серии 2РМТ , предназначенной для внутреннего объёмного монтажа в радиоэлектронной аппаратуре и промышленном оборудовании.

• Исполнение «БП» обычно означает приборный (приборная розетка) с пайкой на кабель, патрубок прямой, для экранированного кабеля.

• Корпус выполнен из металла, изоляционная часть — из карболита, контакты с серебряным покрытием.

Электрические параметры

• Максимальное рабочее напряжение порядка 560 В , а долговременно допускается до примерно 700 В (в зависимости от условий применения и схемы).

• Сопротивление изоляции не менее 1000 МОм , сопротивление контакта не более 5 мОм по типовым нормам для серии 2РМТ.

• Рабочий ток на контакт зависит от габарита и диаметра жилы, обычно для контактов меньшего диаметра — несколько ампер, но точное значение для конкретного исполнения стоит уточнять по ТУ.

Климатические и механические условия

• Рабочий температурный диапазон: примерно от −60 до +100 °C , что позволяет использовать соединитель в жёстких условиях эксплуатации.

• Серия 2РМТ рассчитана на воздействие вибрации и ударов, характерных для военной и промышленной техники (в каталогах Элекона указываются нормы по вибрации до ~1000 Гц и ударам до сотен единиц g).

Особенности монтажа и применения

• Соединитель монтируется пайкой на кабель , контактные группы фиксируются в карболитовом изоляторе, затем корпус ввинчивается в ответную часть.

• Разъём используется в низкочастотных линиях питания и сигнальных цепях, в том числе в промышленной автоматике, измерительной и коммутационной аппаратуре.

Мы можем расшифровать по буквам и цифрам в обозначении маркировку (размер, вид корпуса, тип патрубка и т.п.) под вашу спецификацию.
