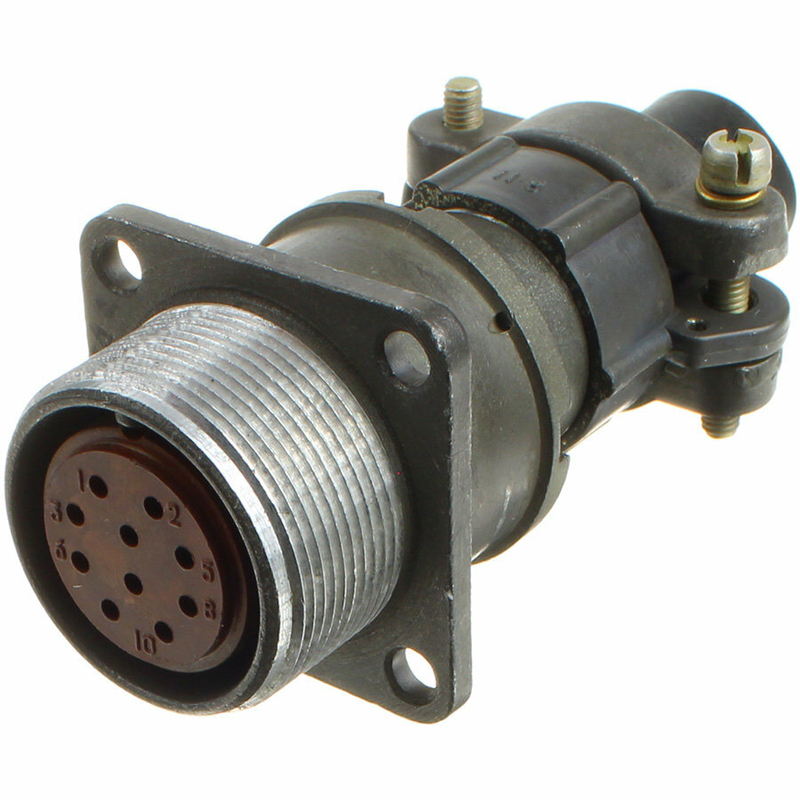

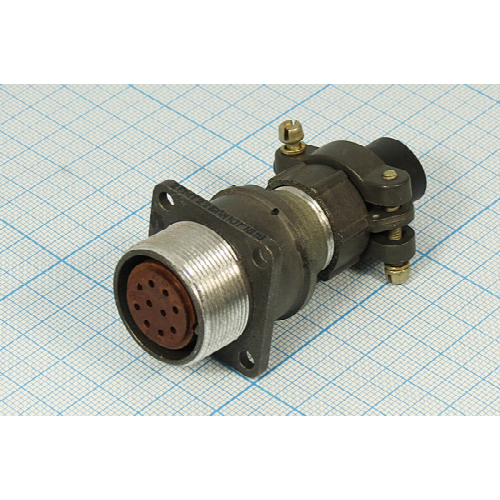

2РМТ22БПН10Г1В1В — это розетка блочная (приборная) цилиндрического низкочастотного негерметичного разъёма серии 2РМТ.

Применение

Разъёмы серии 2РМТ предназначены для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) в радиоэлектронной и радиотехнической аппаратуре, включая внутренний монтаж во всеклиматическом исполнении по ТУ ГЕО.364.126. Они находят широкое применение в различных отраслях промышленности, требующих надежных и долговечных соединений, в частности:

• Авиационная и космическая техника (для наземного и бортового оборудования)
• Промышленное оборудование и автоматизированные системы управления
• Железнодорожный транспорт и локомотивостроение
• Наземная военная техника и спецтехника
• Измерительное и испытательное оборудование
• Системы связи и телекоммуникации

Характеристики

На основе общих данных для серии 2РМТ22 с 10 контактами (диаметр 1 мм) и всеклиматическим исполнением, можно выделить следующие основные характеристики:

• Рабочее напряжение (амплитудное): до 560 В
• Рабочий ток на контакт: до 3 А
• Сопротивление контактов: не более 2,5 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Диапазон рабочих температур: от -60°С до +100°С
• Количество циклов сочленений-расчленений: не менее 500
• Вид монтажа: блочный (приборный), для установки на панель
• Патрубок: прямой, неэкранированный
• Покрытие контактов: золочение (обеспечивает низкое контактное сопротивление и стойкость к окислению)
• Тип разъема: розетка, негерметичная

Маркировка

Обозначение расшифровывается как: 2РМТ (серия), 22 (типоразмер, посадочный диаметр 22 мм), Б (блочный корпус), П (прямой патрубок), Н (неэкранированный), 10 (10 контактов), Г (золочение контактов), 1 (вариант), В (серебро), 1 (дополнительный индекс), В (всеклиматическое исполнение). Производство Элекон, выпуск ориентировочно 2015–2026 гг. по контексту запроса.
