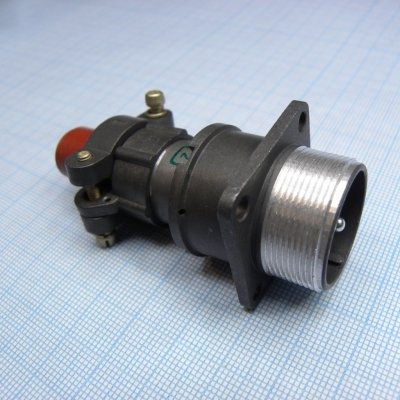

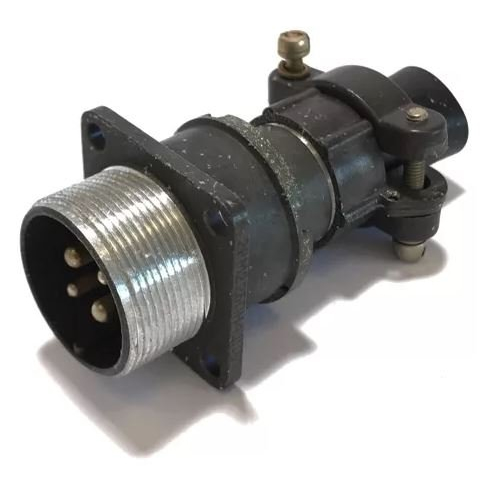

2РМТ22БПН4Ш3В1В — это вилка блочная, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Это цилиндрический, низкочастотный, негерметичный и тропикоустойчивый соединитель общего назначения.

Характеристики :

• Соединители 2РМТ состоят из вилки и розетки.

• Сочленение соединителей резьбовое, а поляризация корпусов одношпоночная. В сочлененном состоянии обеспечивается пылезащищенность контактов и мест подсоединения проводов.

• Соединители 2РМТ изготавливаются в восьми конструктивных исполнениях по 15 типономиналов, всего 825 типоконструкций.

• Контакты имеют серебряное покрытие.

• Монтаж внутренний и объемный.

Расшифровка условного обозначения 2РМТ22БПН4Ш3В1В :

• 2РМТ — тип соединителя.

• 22 — условный размер корпуса.

• Б — вид корпуса (блочный).

• П — вид патрубка (прямой).

• Н — вид гайки патрубка (для неэкранированного кабеля).

• 4 — количество контактов.

• Ш — вилка.

• 3 — обозначение сочетания контактов (контакты ? 2,0мм и 3,0мм ).

• В — покрытие контактов (серебро).

• 1 — теплостойкость (100°С).

• В — всеклиматическое исполнение.

Технические параметры :

• Диапазон частот вибрации: от 1 до 1000 Гц.

• Ускорение при вибрации: 490 м/с?.

• Ударное ускорение (одиночный удар): 5000 м/с?.

• Ударное ускорение (многократный удар): 1000 м/с?.

• Линейные нагрузки: 2000 м/с?.

• Максимальное рабочее напряжение: 560 В или 700 В.

• Сопротивление изоляции: не менее 1000 МОм.

• Рабочая температура: -60...+100 °C.

• Минимальная наработка: 1000 ч.

• Количество сочленений-расчленений: 500.

• Гамма-процентный срок сохраняемости: 15 лет.

Ответной частью для вилки 2РМТ22БПН4Ш3В1В являются розетки 2РМ22К4Г3А1, 2РМ22К4Г3В1, 2РМ22КПН4Г3А1, 2РМ22КПН4Г3В1, 2РМ22КПЭ4Г3А1.
