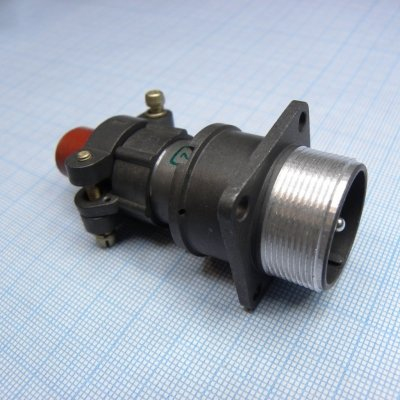

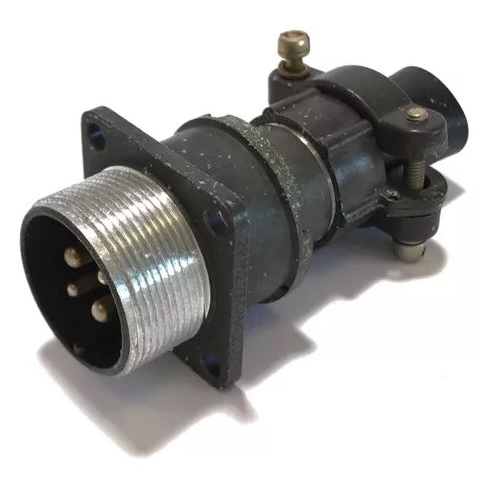

2РМТ22БПН4Ш3В1В - это электрический низкочастотный цилиндрический негерметичный тропикоустойчивый соединитель, который применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Он имеет резьбовое сочленение и всеклиматическое исполнение В2.1 по ГОСТ 15150-69.

Технические характеристики :

• Вибрация: диапазон частот от 1 до 1000 Гц, ускорение 490 м/с?.

• Одиночные удары: ускорение 5000 м/с?.

• Многократные удары: ускорение 1000 м/с?.

• Линейные нагрузки: ускорение 2000 м/с?.

• Максимальное рабочее напряжение: 560 В.

• Максимальная токовая нагрузка на контакт: от 5 до 32 А в зависимости от диаметра контакта.

• Сопротивление электрического контакта: от 0,8 до 5,0 мОм в зависимости от диаметра контакта.

• Сопротивление изоляции: не менее 1000 МОм.

• Посадочный диаметр корпуса: 22.

• Количество контактов: 4.

• Диаметры контактов: 2 мм и 3 мм.

• Покрытие контактов: серебро.

• Теплостойкость: 100° С.

• Минимальная наработка: 1000 ч.

• Число сочленений-расчленений: 500.

• Гамма-процентный срок сохраняемости: 15 лет.

Расшифровка условного обозначения 2РМТ22БПН4Ш3В1В :

• 2РМТ - тип соединителя.

• 22 - условный размер корпуса.

• Б - вид корпуса: блочный (приборный).

• П - вид патрубка: прямой.

• Н - вид гайки патрубка: для неэкранированного кабеля.

• 4 - количество контактов.

• Ш - часть соединителя: вилка.

• 3 - обозначение сочетания контактов (контакты ? 2,0мм и 3,0мм).

• В - покрытие контактов: серебро.

• 1 - теплостойкость 100°С.

• В - всеклиматическое исполнение.

Ответные части для вилки 2РМТ22БПН4Ш3В1В :

• розетка 2РМ22К4Г3А1

• розетка 2РМ22К4Г3В1

• розетка 2РМ22КПН4Г3А1

• розетка 2РМ22КПН4Г3В1

• розетка 2РМ22КПЭ4Г3А1

Соединители 2РМТ предназначены для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц).
