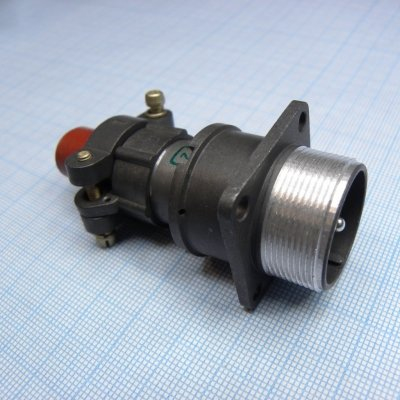

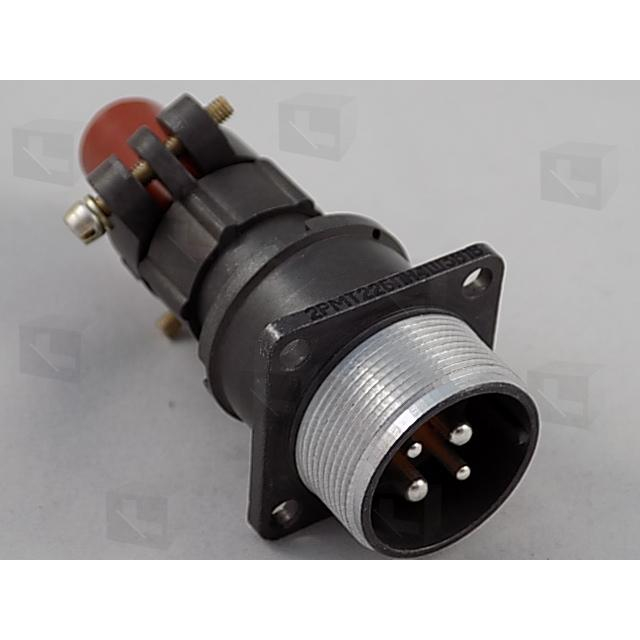

Соединитель2РМТ22БПН4Ш3В1В представляет собой цилиндрический низкочастотный тропикоустойчивый электрический соединитель. Он предназначен для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Основные характеристики и особенности этого соединителя:

Основные характеристики

• Тип соединителя : Негерметичный, тропикоустойчивый.

• Климатическое исполнение : Всеклиматическое.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 4.

• Диаметры контактов : 2 мм и 3 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°C.

Технические параметры

• Максимальное рабочее напряжение : До 560 В или 700 В.

• Токовая нагрузка :

  • На одиночный контакт диаметром 2 мм: от 4 до 18 А.

  • На одиночный контакт диаметром 3 мм: до 32 А.

• Сопротивление контактов :

  • Для контактов диаметром 2 мм: не более 1,6 мОм.

  • Для контактов диаметром 3 мм: не более 0,8 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : Зависит от рабочего напряжения.

• Усилие расчленения : От 29,4 Н до 539,6 Н.

• Минимальная наработка : 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

Условия эксплуатации

• Вибрация : Диапазон частот от 1 до 5000 Гц, ускорение до 490 м/с?.

• Механический удар :

  • Одиночный: до 5000 м/с?.

  • Многократный: до 1000 м/с?.

• Линейное ускорение : До 2000 м/с?.

• Атмосферное давление : От 133,32·10??? Па.

• Рабочая температура : От -60°C до +100°C.

Соединитель2РМТ22БПН4Ш3В1В используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения.
