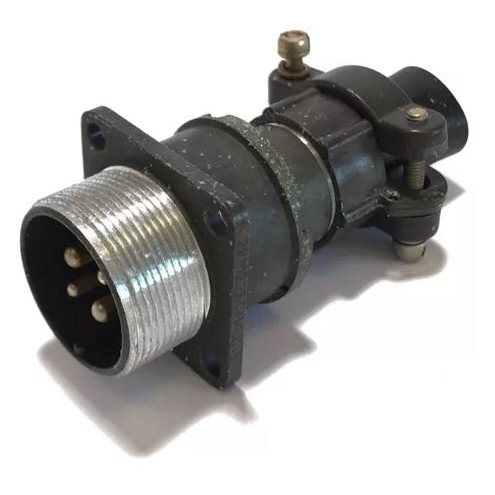

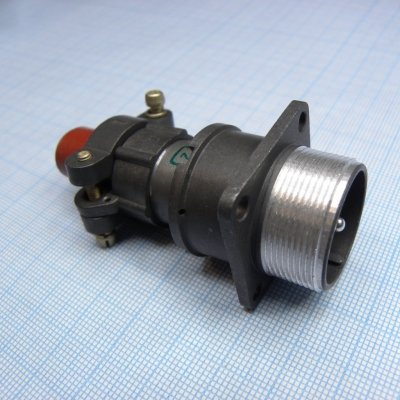

Разъём2РМТ22БПН4Ш3В1В (Элекон, «5») — это цилиндрический низкочастотный разъём‑вилка блочного типа, рассчитанный на работу в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц. Он относится к серии 2РМТ и предназначен для внутреннего объёмного монтажа в электронной и промышленной аппаратуре.

• 2РМТ — тип разъёма: цилиндрический, низкочастотный, общего назначения.

• 22 — типоразмер корпуса (диаметр корпуса).

• Б — блочный корпус (для монтажа в объёме оборудования).

• ПН — прямой патрубок для неэкранированного кабеля.

• 4 — количество контактов в разъёме.

• Ш — вилка (со стороны подключения жил).

• 3 — сочетание контактов диаметром 2 и 3 мм.

• В1В — контакты с серебряным покрытием, рабочая температура до +100 °C.

Низшая цифра «1» в покрытии обычно указывает на толщину или вариант серебряного покрытия, а вторая «В» — на серебро как основное покрытие рабочих контактов.

• Рабочая температура окружающей среды: порядка–60…+100 °C , что делает разъём тропико‑ и климатостойким.

• Рабочее напряжение — дооколо 560 В , максимальное импульсное — до примерно700 В , сопротивление изоляции — не менее1000 МОм.

• Сопротивление контактов — не более0,005 Ом на пару контакт‑контакт (типичное значение для серии 2РМТ).

Разъём рассчитан на500 циклов сочленения–расчленения и имеет гарантированный срок сохраняемости (гамма‑процентный) порядка15 лет при хранении и эксплуатации в нормальных условиях.

• Вид сочленения —резьбовой (гаечное соединение), что обеспечивает надёжную фиксацию и электрический контакт.

• Разъём может воспринимать вибрации в диапазоне1–1000 Гц с ускорением порядка490 м/с² , одиночные удары до5000 м/с² , многократные удары до1000 м/с² и линейные нагрузки до2000 м/с².

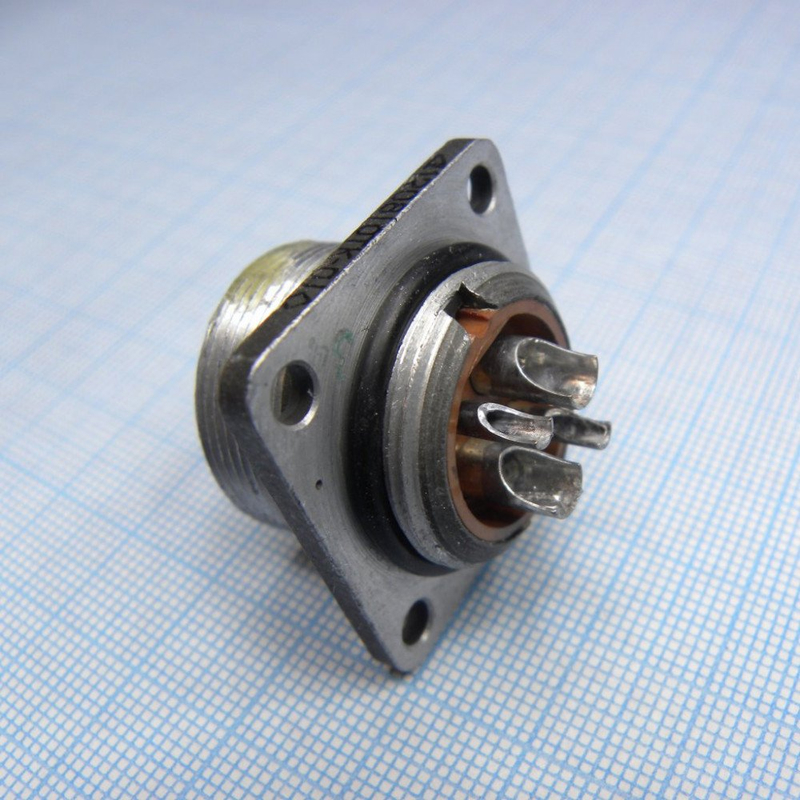

• Монтаж —объёмный , с выводами под пайку; используется для подключения к внутренним сборкам и блокам.

Ответной частью для вилки 2РМТ22БПН4Ш3В1В обычно выступают розетки серии2РМ22К , например:

• 2РМ22К4Г3А1 ,2РМ22К4Г3В1 ,

• 2РМ22КПН4Г3А1 ,2РМ22КПН4Г3В1 ,2РМ22КПЭ4Г3А1 и им подобные.

Эта вилка применяется в промышленной автоматике, измерительной технике и других системах, где требуются надёжные, низкочастотные электро‑разъёмные соединения с устойчивостью к вибрациям и широким температурным диапазоном.
