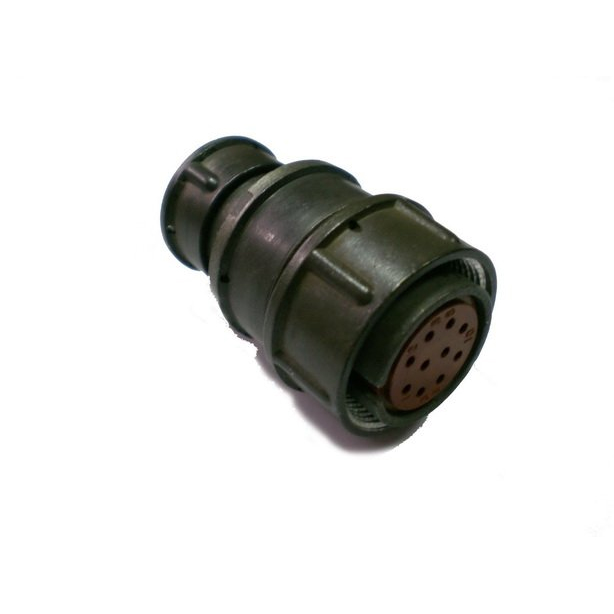

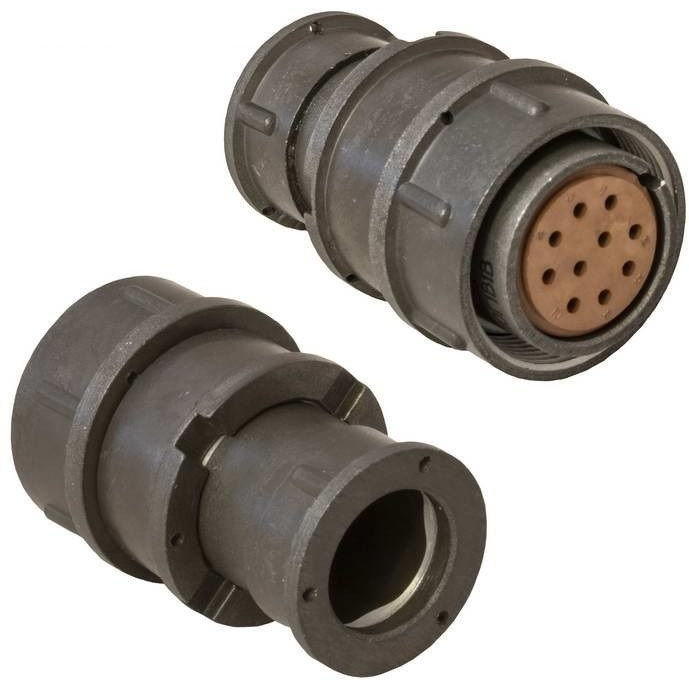

Разъём2РМТ22КПЭ10Г1В1В «Элекон» — это 10‑контактный цилиндрический низкочастотный негерметичный соединитель, относящийся к серии 2РМТ, выпускаемый заводом «Элекон»; «ОТК» указывает, что изделие прошло заводскую приёмку по виду 1 (ОТК).

Этот разъём предназначен для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока на частоты до сотен килогерц. Соединитель выполняет роль кабельной розетки, обеспечивая соединение 10 экранированных цепей в приборах и монтажных блоках.

• Тип:2РМТ (модификация серии 2РМ).

• Вид корпуса:К — кабельный.

• Патрубок:П — прямой патрубок для экранированного кабеля.

• Контакты: 10 извлекаемых гнездовых контактов диаметром1,0 мм с серебряным покрытием.

• Изолятор выполнен из карболита, корпус — из металла (обычно алюминиевый сплав), с резьбовой накидной гайкой для сочленения.

• Рабочее напряжение: до560 В переменного и постоянного тока.

• Максимальный ток на контакт: до7 А.

• Суммарный допустимый ток на разъём: до58 А.

• Сопротивление контакта: не более5 мОм на один контакт Ø 1 мм.

• Сопротивление изоляции: не менее1000–5000 МОм (в зависимости от источника и методики измерения).

• Электрическая прочность изоляции: порядка1850 В (ампл.) при рабочем напряжении 560 В.

• Теплостойкость: группа1 (до100 °С ).

• Рабочий диапазон температур: примерноот −60 до +100 °С в исполнении УХЛ 2.1.

• Влажность: до98% при 25 °С, допустимы пониженные и повышенные давления.

• Механическая стойкость: выдерживает вибрации и удары с ускорениями до десятков и сотен единиц g, а также до500 одиночных ударов.

• Ресурс: до500 циклов сочленения‑расчленения, минимальная наработка порядка1000 ч.

• 2РМТ — серия цилиндрических низкочастотных разъёмов.

• 22 — условный размер корпуса Ø 29 мм.

• К — кабельный корпус.

• П — прямой патрубок.

• Э — экранированный кабель.

• 10 — количество контактов.

• Г — тип кабельного узла.

• 1 — вид приёмки (1 — ОТК).

• В1 — климатическое исполнение/группа.
