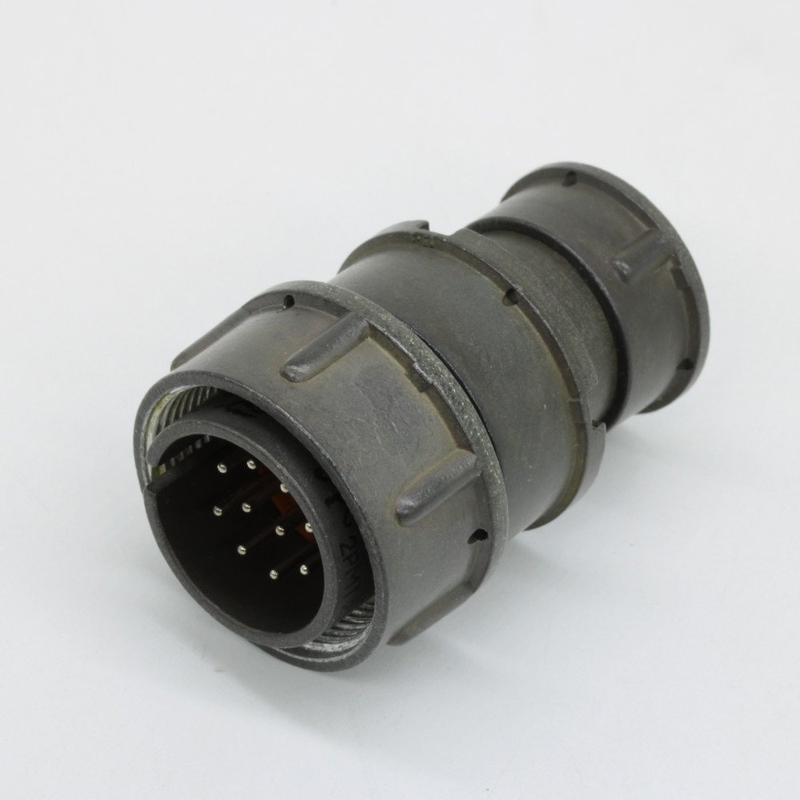

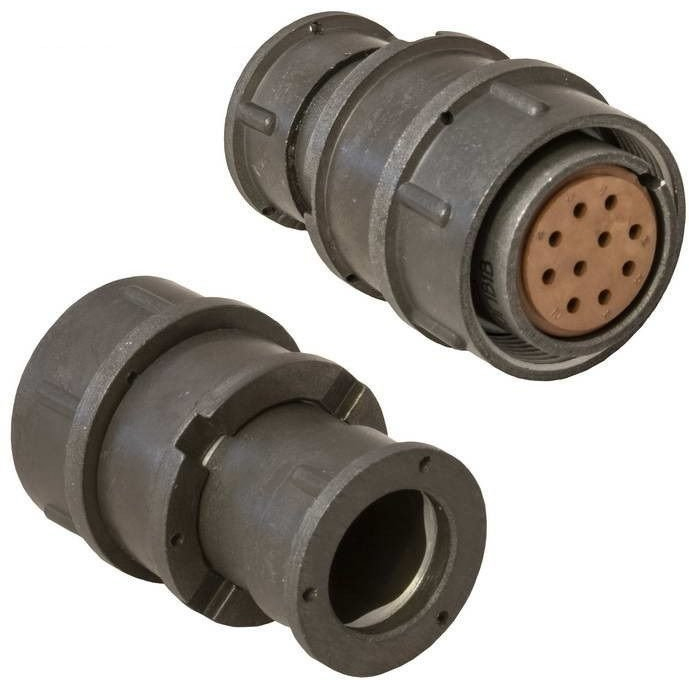

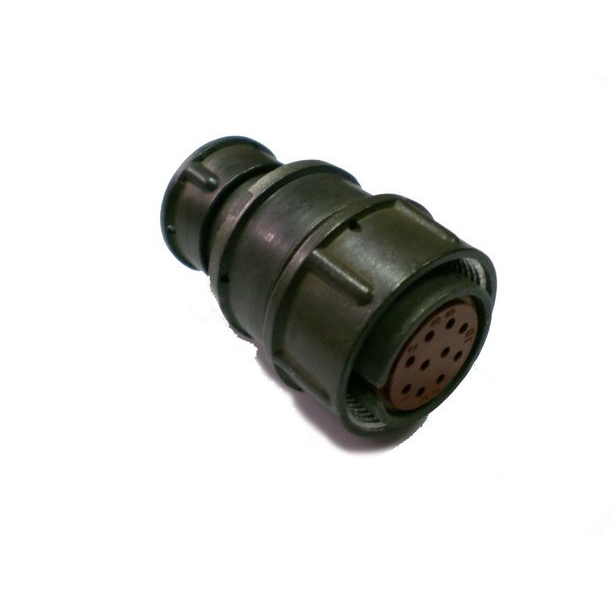

2РМТ22КПЭ10Ш1В1В — это вилка кабельная цилиндрического низкочастотного разъёма производства АО «Завод Элекон», соответствующая ТУ ГЕ0.364.126 ТУ.

Основные характеристики

Разъём имеет 10 штыревых контактов диаметром 1 мм из латуни ЛС59-1 с серебряным покрытием (Ag), извлекаемых, монтаж — пайка с объёмной механической фиксацией. Корпус из алюминиевого сплава А-22 с оксидированием (серый цвет), материал изолятора — карболит (коричневый), размеры 29×48 мм, масса около 26 г, шаг резьбы накидной гайки M24×1. Метод сочленения — резьбовой, одношпоночная поляризация, предназначен для экранированного кабеля (патрубок ПЭ), с возможностью перекрута.

Эта вилка относится к серии 2РМТ, корпус условного размера 22 (К — кабельный), рабочий ток на контакт до 7 А (на разъём до 58 А), напряжение до 560 В, частота до 3 МГц.

Условия эксплуатации

Рабочий диапазон температур от -60 до +100 °C (теплостойкость 1), относительная влажность до 98% при +25 °C, атмосферное давление от 10⁻⁵ до 745 мм рт. ст. Климатическое исполнение В2.1, ресурс — 500 сочленений-расчленений, наработка минимум 1000 ч (при 80 °C — 175 000 ч), срок хранения до 15 лет.

Механическая стойкость

Вибрация: синусоидальная 1–5000 Гц, 50 g; акустические шумы — 170 дБ, линейное ускорение 200 g. Удары: одиночные 500 g (0,1–2 мс), многократные 100 g (1–3 мс); линейные нагрузки 2000 м/с².

Электрические параметры

Электрическая прочность изоляции — 1850 В, сопротивление изоляции ≥5000 МОм, сопротивление контакта ≤5 мОм. Разъём предназначен для работы в любых положениях, без герметичности.

Применение и аналоги

Используется в электрических цепях постоянного и переменного тока для надёжного соединения кабелей в промышленных системах. Аналоги: РМ, 2РМ, ОНЦ-РГ-09, 2PX, WY, WS.
