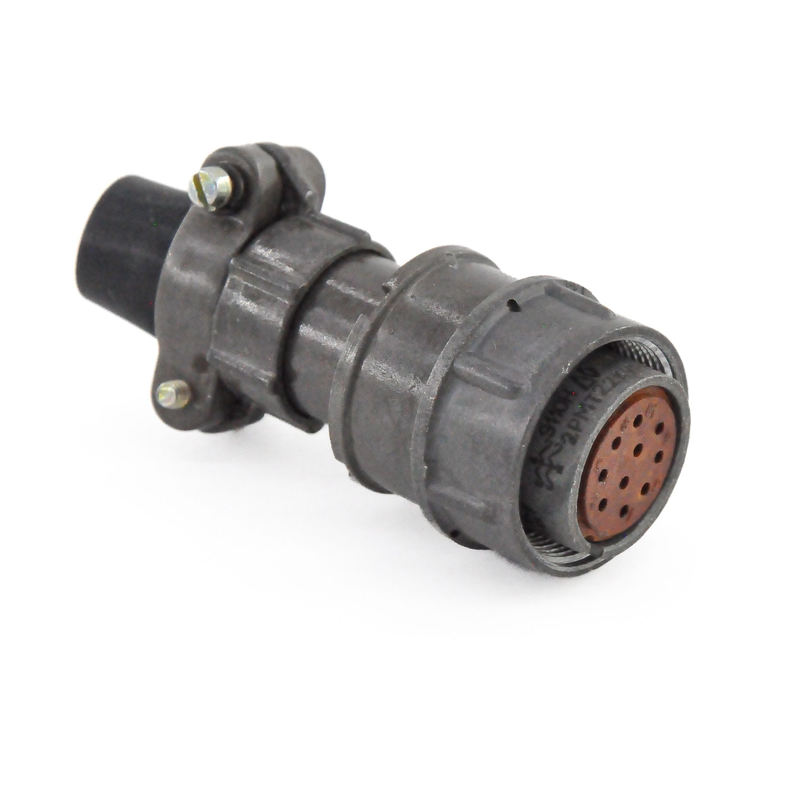

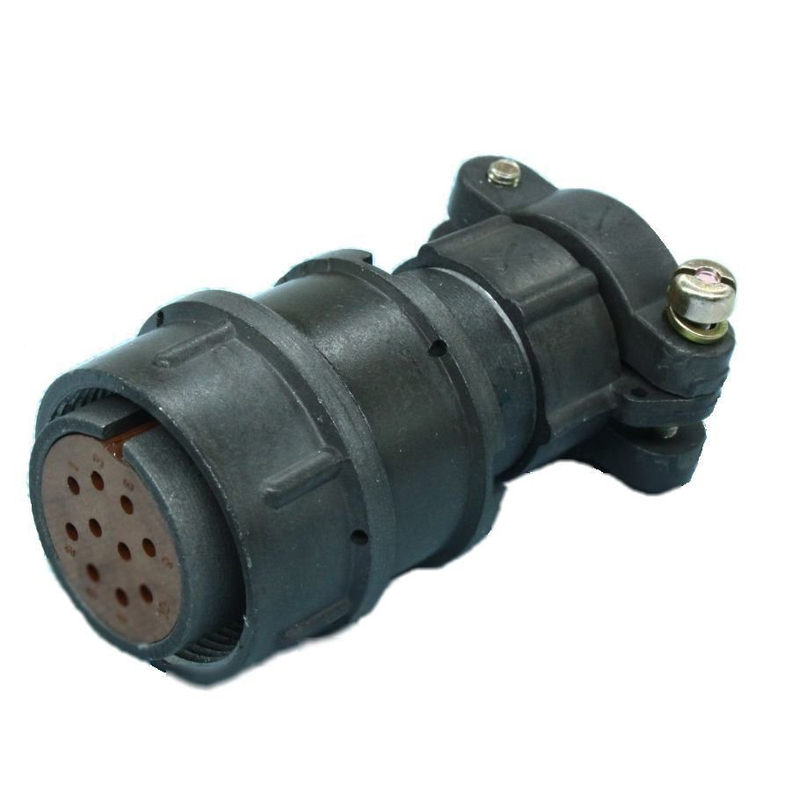

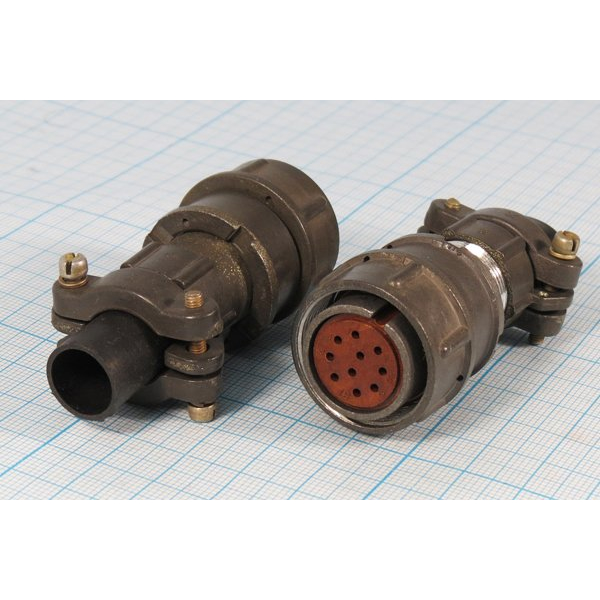

2РМТ22КПН10Г1В1ЛВ — это негерметичный цилиндрический низкочастотный разъём типа «розетка на кабель» серии 2РМТ, производимый ЗАО «Элекон» (Казань). Это изделие относится к ряду отечественных соединителей для применения в электрических цепях постоянного и переменного тока повышенной надёжности.

Основные параметры

• Условный размер корпуса: 22 (серия 2РМТ‑22).

• Количество контактов: 10.

• Напряжение: рабочее до 560 В, максимальное не более 700 В по постоянному и переменному току.

• Сопротивление контактов не более 0,005 Ом, что обеспечивает низкие потери и надёжный электрический контакт.

Конструкция и монтаж

• Разъём выполнен в виде кабельной розетки (контактная часть — на кабель, где проводники припаиваются или обжимаются к контактам).

• Материал корпуса — металл, изолятора — карболит (фенопласт), что придаёт конструкции повышенную механическую и термическую стойкость.

• Крепление и сочленение с вилкой — резьбовой корпус с накидной гайкой, характерное для серии 2РМ/2РМТ; обеспечивается надёжное соединение даже при вибрациях и перепадах температур.

Условия эксплуатации

• Рабочий диапазон температур обычно составляет примерно от −60 до +100 °C, что позволяет использовать разъём в сложных климатических и промышленных условиях.

• Разъём рассчитан на низкочастотные цепи, типичные для управления, питания и сигнализации в промышленном и специальном оборудовании.

Особенности модификации ЛВ

Буквенные индексы «ЛВ» в обозначении указывают на исполнение по ГОСТ/ТУ (метод соединения контактов — «Л» — лужёные, «В» — выполнение по типу Б/кабельной розетки), что задаёт тип пайки контактов и их покрытие. В целом это — стандартная кабельная розетка 2РМТ‑22 на 10 контактов, ориентированная на ремонтопригодность и совместимость с другими изделиями серии 2РМТ.
