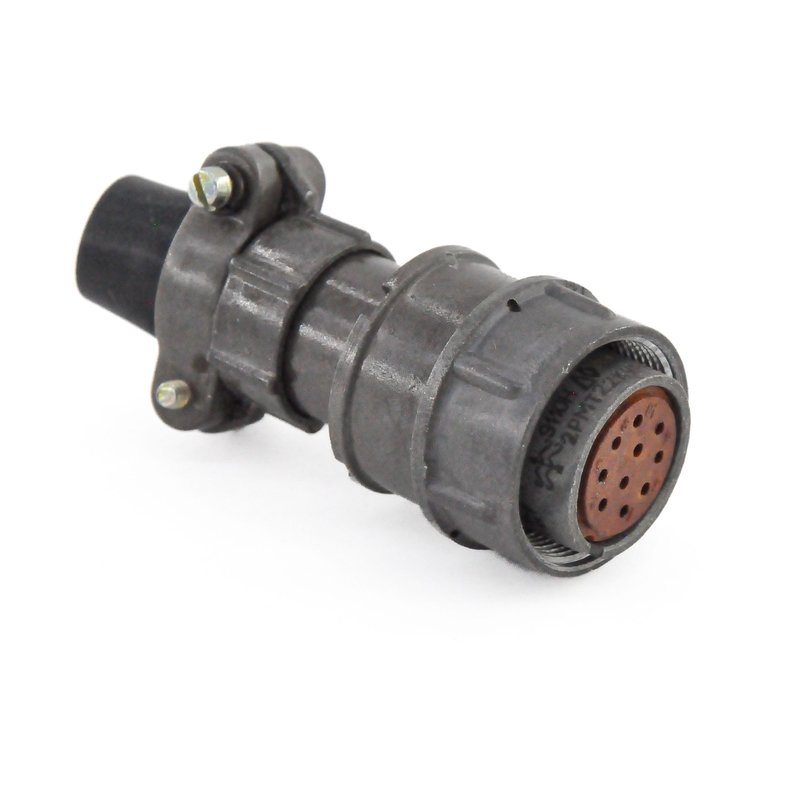

2РМТ22КПН10Г1В1В — это негерметичная кабельная розетка из серии 2РМТ, выпускаемая заводом «Элекон» с приемкой ОТК, предназначенная для низкочастотных электрических цепей постоянного и переменного тока. Такой разъем применяют в промышленной и военной электронике, в том числе при значительных перепадах температур и механических нагрузках.

• Разъем относится к цилиндрическим низкочастотным соединителям внутреннего объемного монтажа, используется в цепях постоянного и переменного тока, включая частоты до нескольких МГц.

• Рабочий диапазон температур примерно от −60 до +100 °С, разъем относится к теплостойкости 100 °С, что позволяет использовать его в условиях повышенных температур и перепадов.

• Количество контактов — 10, тип контактов — гнездо, диаметр контактов 1,0 мм, контакты извлекаемые, материал контактов — латунь с серебряным покрытием.

• Корпус выполнен из алюминиевого сплава А‑22 с оксидным покрытием (серый цвет), изолятор — карболит (коричневый), тип корпуса — кабельный с прямым патрубком и накидной резьбовой гайкой M24×1 мм.

• Максимальное рабочее напряжение до порядка 560 В постоянного или переменного тока, в зависимости от источника — до 560–700 В.

• Максимальный ток на один контакт до 7 А, суммарный ток на разъем — до около 50–58 А, при этом сопротивление контактов не более 5 мОм, а сопротивление изоляции — порядка нескольких тысяч МОм.

• В обозначении «ПН» указывает на кабельную розетку с прямым патрубком, «Н» — гайка для неэкранированного кабеля, «Г1» — одношпоночная поляризация, «В1В» — теплостойкость 100 °С; «ОТК» в справочниках означает организацию технического контроля (форма приемки).

• Разъем имеет интервал рабочих температур −60…+100 °С, рассчитан на несколько сотен сочленений‑расчленений и длительный срок хранения (до порядка 15 лет при соблюдении условий складирования).
