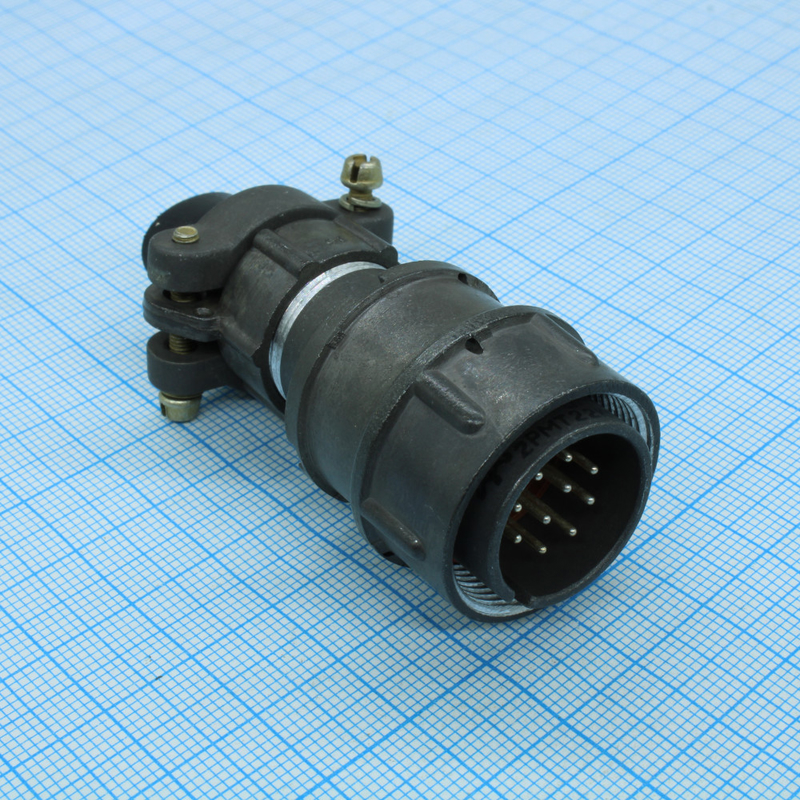

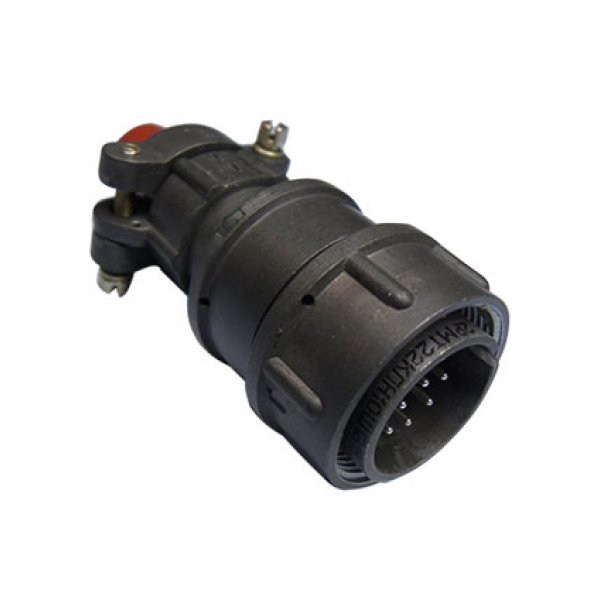

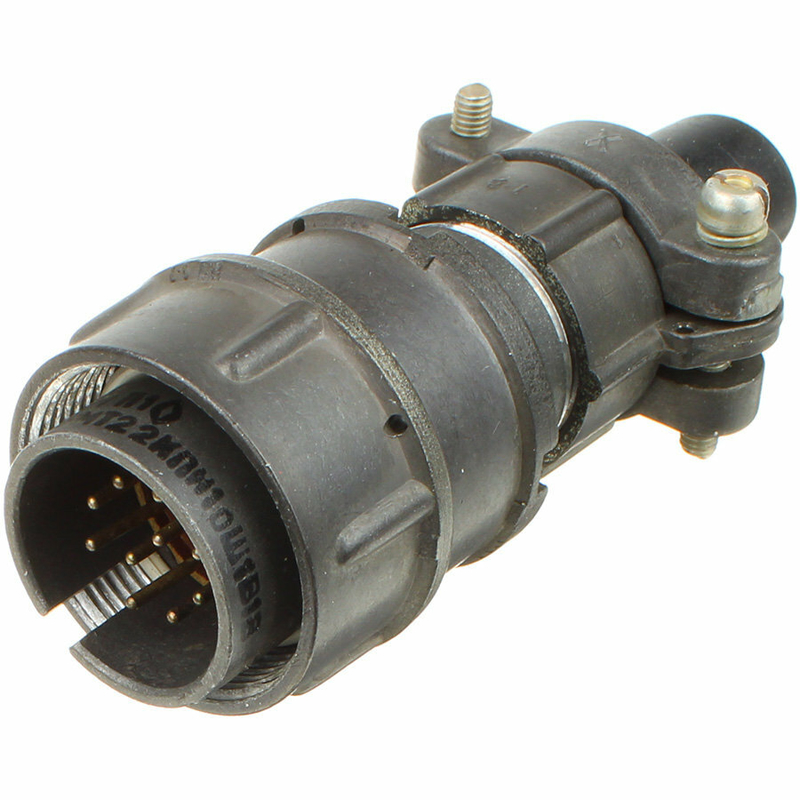

Разъем 2РМТ22КПН10Ш1В1 представляет собой кабельную вилку, входящую в серию цилиндрических низкочастотных негерметичных тропикоустойчивых разъемов. Он предназначен для использования в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 700 В.

Характеристики

• Количество контактов : 10.

• Диаметр контактов : 1,0 мм.

• Максимальная токовая нагрузка на контакт : до 7 А.

• Посадочный диаметр корпуса : 22 мм.

• Тип патрубка : прямой.

• Вид гайки патрубка : для неэкранированного кабеля.

• Покрытие контактов : серебро.

• Теплостойкость : до 100°С.

• Климатическое исполнение : УХЛ.

Применение

Разъемы серии 2РМТ используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Они подходят для внутреннего и наружного монтажа в различных климатических условиях.

Технические параметры

• Сопротивление контактов : не более 5 мОм для контактов диаметром 1,0 мм.

• Сопротивление изоляции : не менее 5000 МОм.

• Синусоидальная вибрация : диапазон частот 1...5000 Гц, ускорение 490 м/с?.

• Механический удар : одиночного действия до 5000 м/с?, многократного действия до 1000 м/с?.

Гарантийные показатели

• Минимальная наработка : 1000 часов.

• Максимальное количество сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет.

Разъем2РМТ22КПН10Ш1В1 представляет собой кабельную вилку, входящую в серию цилиндрических низкочастотных негерметичных соединителей. Он предназначен для использования в электрических цепях с напряжением до 700 В и частотой до 3 МГц.

Характеристики

• Тип соединителя : 2РМТ, низкочастотный цилиндрический негерметичный тропикоустойчивый.

• Количество контактов : 10.

• Диаметр контактов : 1,0 мм.

• Максимальная токовая нагрузка на контакт : до 7 А, общая нагрузка на соединитель — до 58 А при напряжении до 560 В

• Посадочный диаметр корпуса : 22 мм.

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°С.

• Климатическое исполнение : Всеклиматическое.

• Сочленение : Резьбовое, поляризация корпуса одношпоночная.

• Монтаж : Навесной (объемный).

• Сечение подсоединяемого провода : Не более 0,5 мм?

Применение

Эти разъемы используются для внутреннего и наружного монтажа в различных климатических условиях. Они подходят для работы с экранированными и неэкранированными кабелями, что определяется видом концевой гайки патрубка.

Технические стандарты

При использовании этих соединителей следует руководствоваться техническими стандартами ОСТ В 11 0121-91 или ГЕ0.364.126ТУ.

Гарантия и срок службы

Гарантия безотказной работы составляет 2 года с момента покупки. Минимальная наработка — 1000 часов, а срок сохраняемости — 15 лет.
