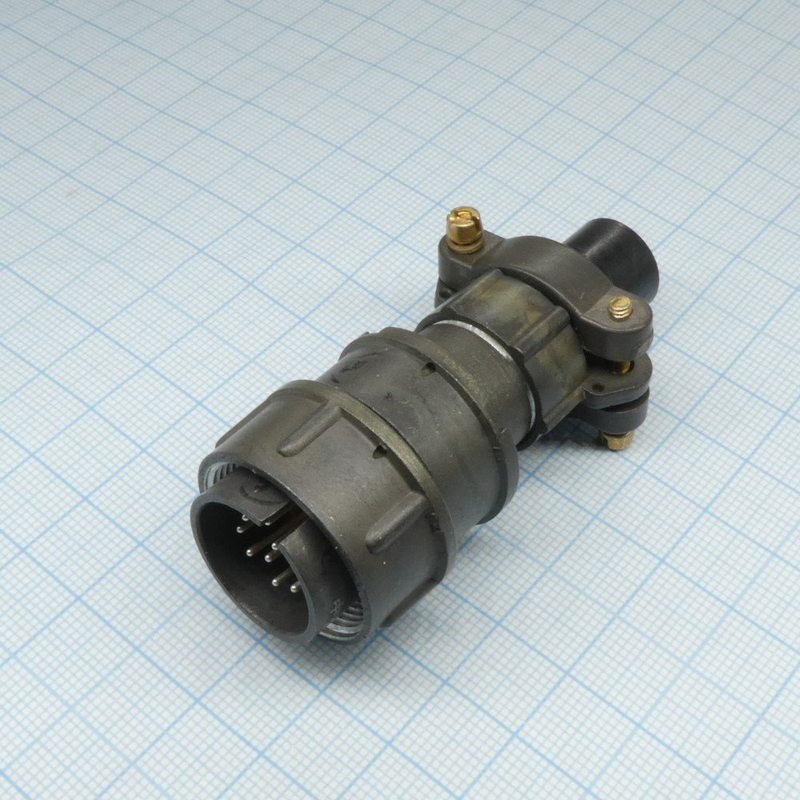

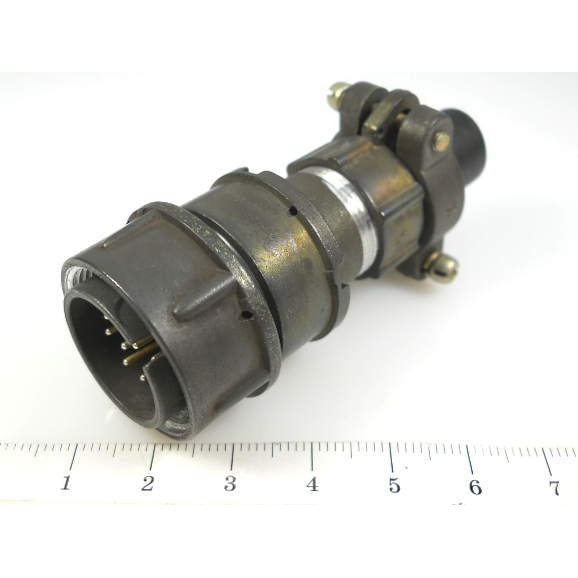

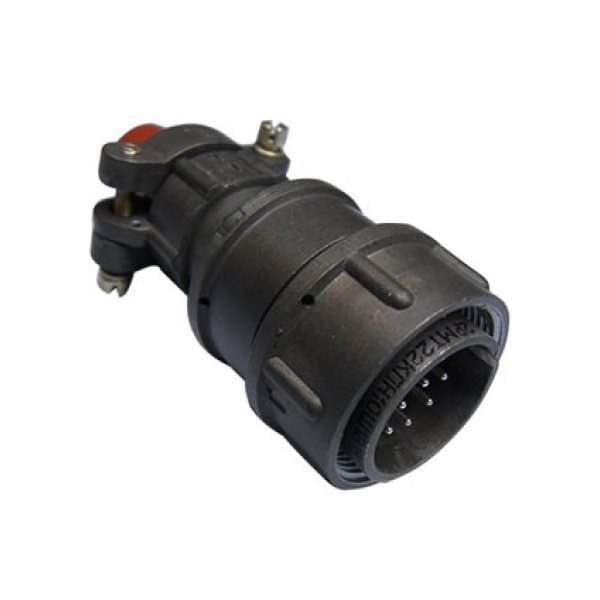

Разъем2РМТ22КПН10Ш1В1В «Элекон», вид приемки «5» — это цилиндрический низкочастотный кабельный низковольтный разъем‑вилка российского производства, предназначен для использования в электрических цепях постоянного и переменного тока в промышленной и военной аппаратуре.

• Серия:2РМТ (аналог/развитие серии 2РМ, низкочастотные цилиндрические разъемы).

• Типоразмер корпуса:условный размер 22 , диаметр корпуса около29 мм , общая высота порядка56 мм.

• Исполнение:вилка кабельная , резьбовое сочленение (накидная гайка М24×1).

• Материал корпуса:алюминиевый сплав А‑22 , поверхность — оксидированная, цвет серый; изолятор —карболит , цвет коричневый.

• Количество контактов:10 штыревых контактов диаметром 1,0 мм.

• Материал контактов:латунь ЛС59‑1 с покрытиемсеребром.

• Сопротивление контакта: не более5 мОм на контакт (при Ø 1 мм).

• Сопротивление изоляции: не менее5000 МОм (в зависимости от источника указывается ≥1000–5000 МОм).

• Максимальное рабочее напряжение:до 560 В переменного или постоянного тока.

• Максимальный ток на контакт:до 7 А при Ø 1 мм, суммарный ток разъема до порядка58 А.

• Температурный диапазон работы:от −60 до +100 °С.

• Относительная влажность: до98% при +25 °С.

• Вибрация: синусоидальная вибрация в диапазоне частот1–5000 Гц с ускорением до50 g.

• Механические удары: одиночные удары до500 g , многократные — до100 g с длительностью импульса 1–3 мс.

• Климатическое исполнение согласно ТУ:В2.1 (унифицированное исполнение для аппаратуры общего назначения).

• Обозначение«5» указывает навид приемки (по внутренней системе Элекона/ОТК: «5» — контроль по определенной группе норм и требований, выпускаемый по ТУ ГЕ0.364.126).

• Минимальный срок хранения:до 15 лет.

• Ресурс по сочленениям‑расчленениям:не менее 500 циклов.

• Масса изделия: около37 г.п.).
