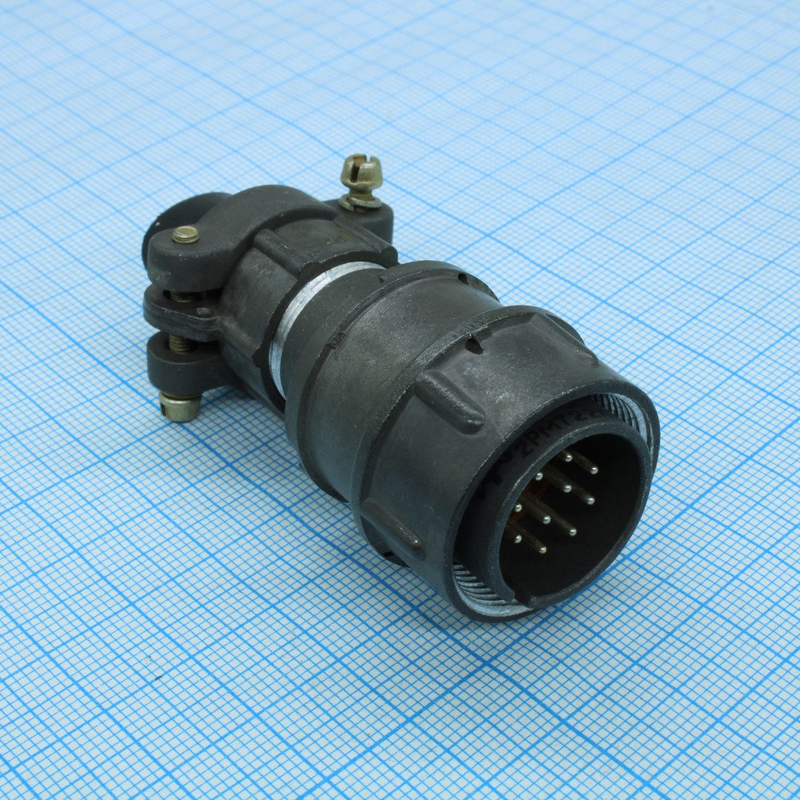

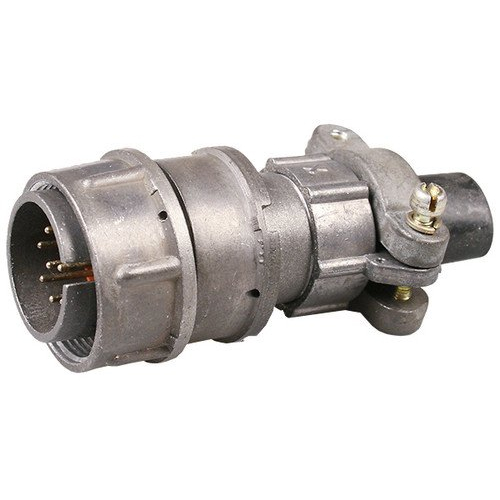

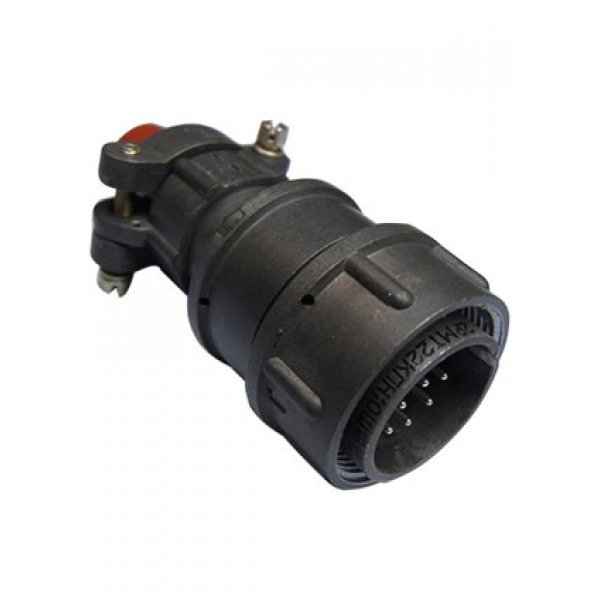

Разъём2РМТ22КПН10Ш1В1В “Лтава 5” — это цилиндрическая негерметичная кабельная вилка серии 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока в условиях повышенных механических и климатических воздействий.

• Типоразмер / условный диаметр корпуса — 22 мм.

• Количество контактов — 10 штыревых извлекаемых контактов Ø 1,0 мм.

• Форма корпуса — кабельный с прямым патрубком (буква «КП» в обозначении).

• Метод сочленения — резьбовой (накидная гайка, например, M24×1 мм).

• Максимальное рабочее напряжение — до 560 В постоянного и переменного тока.

• Токовая нагрузка на один контакт — до примерно 7 А (для контакта Ø 1 мм).

• Суммарная токовая нагрузка на разъём — около 58 А.

• Сопротивление контакта (Ø 1 мм) — не более 5 мОм.

• Сопротивление изоляции — не менее 1000–5000 МОм, электрическая прочность изоляции — порядка 1850 В.

• Материал корпуса — алюминиевый сплав, поверхность, как правило, оксидированная, серого цвета.

• Материал контактов — латунь, покрытие контактов — серебро (Ag).

• Материал изолятора — карболит.

• Климатическое исполнение — В2.1, рабочий диапазон температур, как правило, от примерно −60 до +100 °C.

• Вибрация — выдерживает синусоидальную вибрацию в диапазоне частот до 5000 Гц с ускорением порядка 50 g.

• Ударные нагрузки — многократные удары до примерно 100 g, одиночные — до 500 g.

• Вид патрубка — прямой, патрубок рассчитан на неэкранированный кабель (буква «Н»).

• Способ монтажа — механический объёмный (кабель зажимается в патрубке), электрический монтаж — пайка проводника к контактам.

• Рабочее положение — любое, разъём не требует специальной ориентации.

• Ресурс — порядка 500 сочленений–расчленений, гарантированный срок службы и хранения — до 10–15 лет при соблюдении условий эксплуатации.

Обозначение “вид приемки «5» ” (ВП, ПЗ) означает, что изделие прошло приёмку по определённой системе контроля качества (в данном случае — 5‑я категория, как правило, для ответственных изделий с повышенными требованиями к контролю и оформлению паспортизации).).
