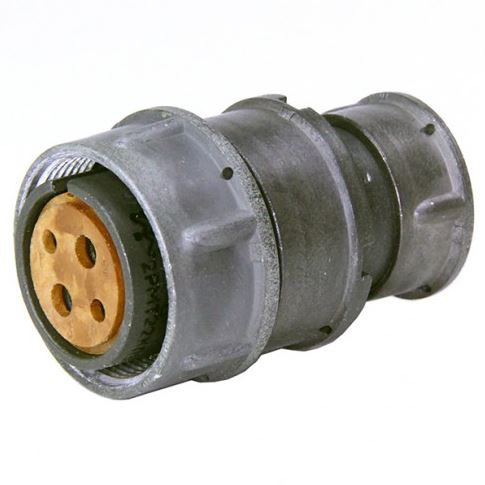

2РМТ22КУЭ4Г3В1ЛВ — это цилиндрический низкочастотный негерметичный соединитель. Он относится к серии 2РМТ и предназначен для внутреннего монтажа в электрических цепях.

Маркировка

Обозначение расшифровывается по системе 2РМТ: типоразмер 22, кабельный корпус (К), угловой патрубок (У), экранированный кабель (Э), 4 контакта, гайка патрубка Г, 3 — индекс компоновки контактов, В — серебряное покрытие, 1 — теплостойкость 100°C, Л — левая розетка, В — всеклиматическое исполнение.

Характеристики

• Тип соединителя: Цилиндрический, низкочастотный, негерметичный, кабельный.
• Количество контактов: 4.
• Покрытие контактов: Серебряное (В).
• Рабочее напряжение:
  • Постоянный ток: до 1000 В.
  • Переменный ток (амплитудное значение): до 700 В.
• Рабочий ток на контакт: до 25 А (для контактов соответствующего диаметра).
• Сопротивление контактов: Не более 2.5 мОм.
• Сопротивление изоляции:
  • В нормальных условиях: Не менее 5000 МОм.
  • При повышенной влажности: Не менее 100 МОм.
• Диапазон рабочих температур: От -60°C до +100°C (согласно индексу теплостойкости \"1\").
• Количество циклов сочленений-расчленений: Не менее 500.
• Максимальная частота: До 3 МГц (для использования в цепях переменного тока).
• Тип монтажа: Внутренний, предназначен для соединения с экранированным кабелем (Э).
• Конструкция патрубка: Угловой (У) с гайкой (Г), что обеспечивает удобство монтажа в ограниченном пространстве.
• Климатическое исполнение: Всеклиматическое (В) по ТУ ГЕО.364.126ТУ, гарантирующее надежную работу в широком диапазоне климатических условий, включая повышенную влажность и перепады температур.
• Виброустойчивость и ударопрочность: Обладает высокой устойчивостью к вибрационным и ударным нагрузкам, что характерно для соединителей серии 2РМТ.

Применение

Используется во внутренних электрических цепях приборов для соединения экранированных кабелей с постоянным и переменным током (до 3 МГц), во всеклиматическом исполнении по ТУ ГЕО.364.126ТУ.

Благодаря своей высокой надежности, всеклиматическому исполнению, устойчивости к механическим воздействиям и возможности работы с экранированными кабелями, соединители серии 2РМТ22КУЭ4Г3В1ЛВ широко применяются в:

• Авиационной и космической технике.
• Судостроении и железнодорожном транспорте.
• Промышленном оборудовании, требующем высокой надежности и долговечности.
• Радиоэлектронной аппаратуре и приборах специального назначения.
• Системах автоматизации и контроля.
• Измерительной и испытательной аппаратуре.
• Телекоммуникационном оборудовании, где требуется защита от электромагнитных помех.
