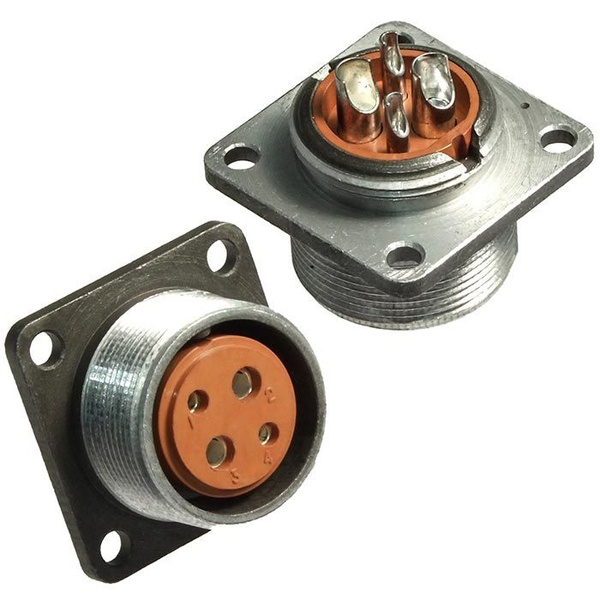

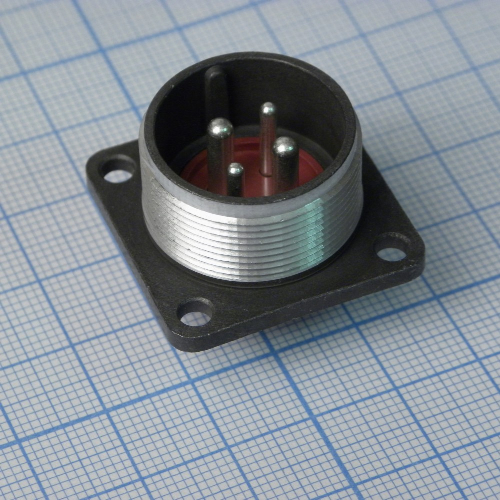

Разъём2РМТ22КУЭ4Ш3В1В «Элекон» — это цилиндрический низкочастотный электрический соединитель из серии 2РМТ (ГОСТ / ТУ), выполняющий функцию вилки‑разъёма для внутреннего монтажа в оборудовании общеклиматического исполнения.

Этот разъём предназначен для подключения экранированного кабеля в электрические цепи постоянного и переменного тока, в том числе в системах РЭС, КИПиА, промышленной автоматики и других изделий с нормальными климатическими условиями эксплуатации. Он используется для межприборного и внутримодульного соединения приборов и кабельных линий.

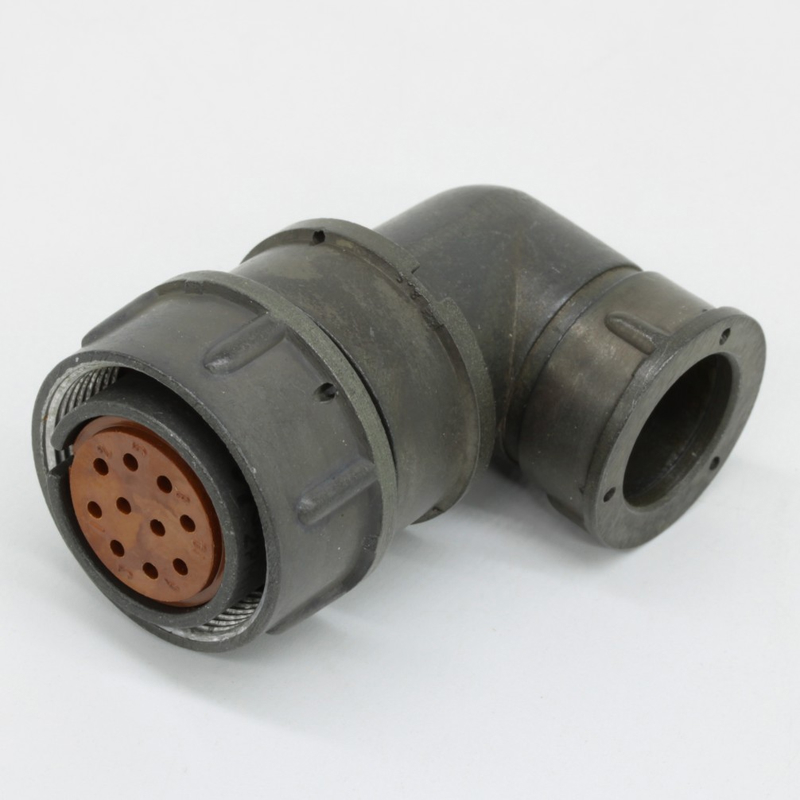

• Корпус кабельный, с угловым патрубком для экранированного кабеля; тип монтажа — объемный, через пайку.

• Негерметичное исполнение, всеклиматическое по ГОСТ 15150‑69 (УХЛ2 и выше).

• Материал корпуса — карболит (БК‑2), что обеспечивает хорошую механическую прочность и стойкость к внешним воздействиям.

• Количество контактов: 4, разнесены по диаметрам — часть Ø 2,0 мм, часть Ø 3,0 мм.

• Покрытие контактов — серебро, что обеспечивает низкое переходное сопротивление и хорошую стабильность характеристик.

• Сопротивление контактов:

  • для Ø 2,0 мм — не более 1,6 мОм;

  • для Ø 3,0 мм — не более 0,8 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Рабочее напряжение: до 560 В постоянного и переменного тока (в ряде аналогов серии — до 700 В).

• Максимальные токовые нагрузки:

  • для контактов Ø 2,0 мм — не более 18 А;

  • для контактов Ø 3,0 мм — не более 32 А;

  • суммарно по четырём контактам — не более 80 А.

• Рабочий диапазон температур окружающей среды, как правило, от–60 °C до +100 °C , что соответствует всеклиматическому исполнению.

• Разъём стойкий к воздействию вибраций и ударов, применяется в изделиях с нормальными механическими и климатическими требованиями.
